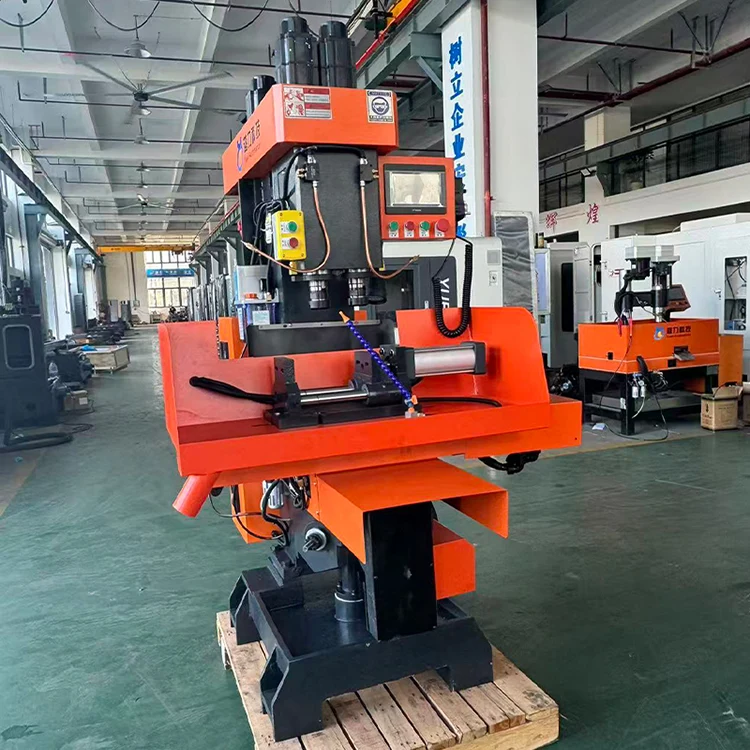

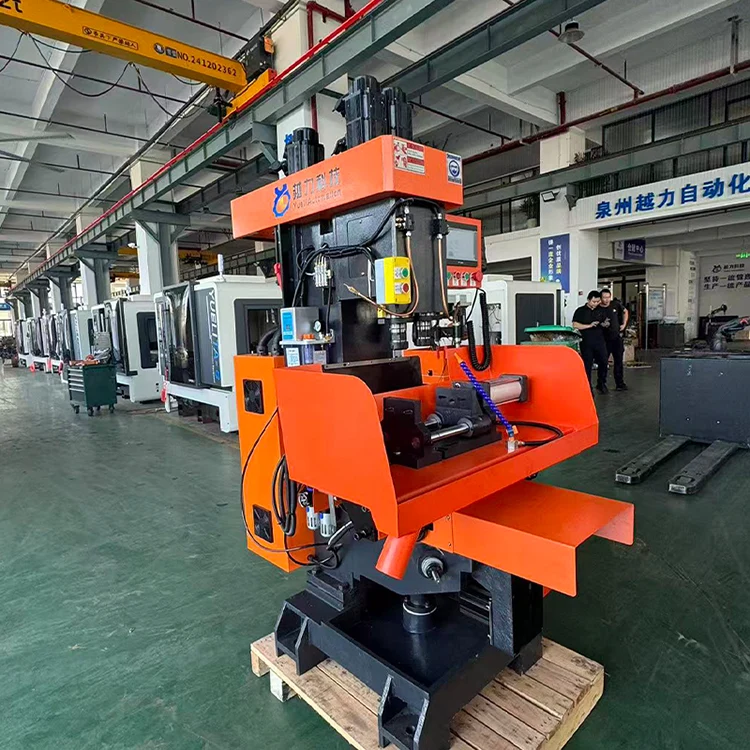

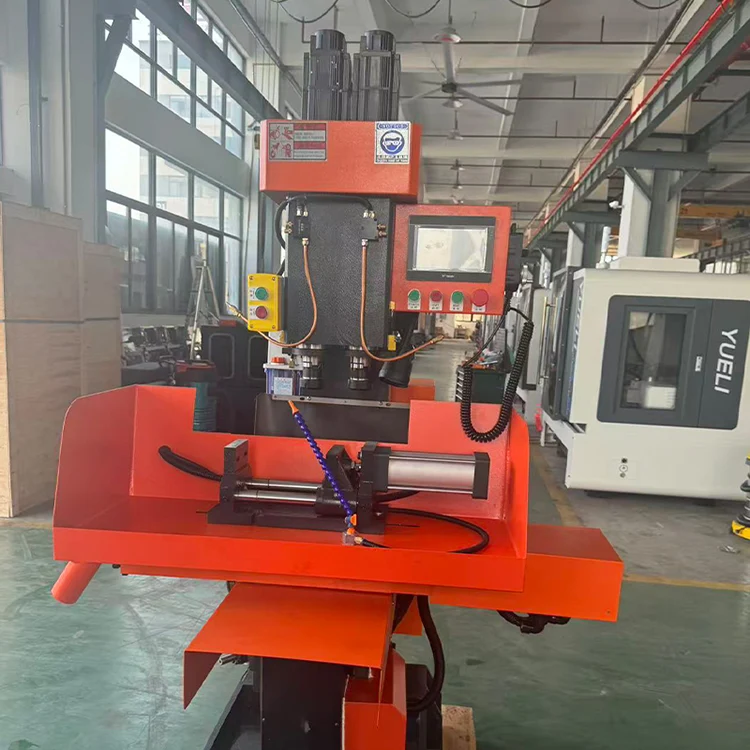

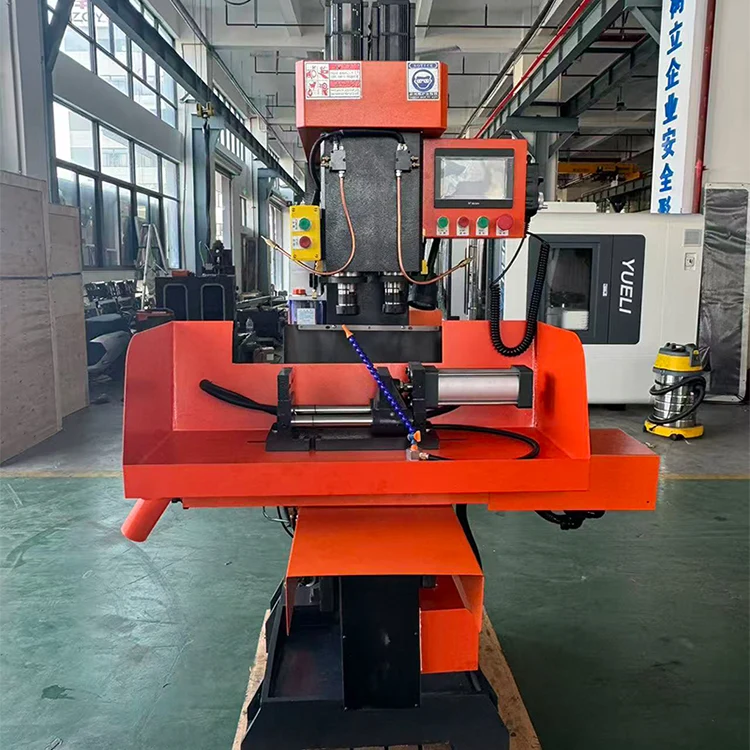

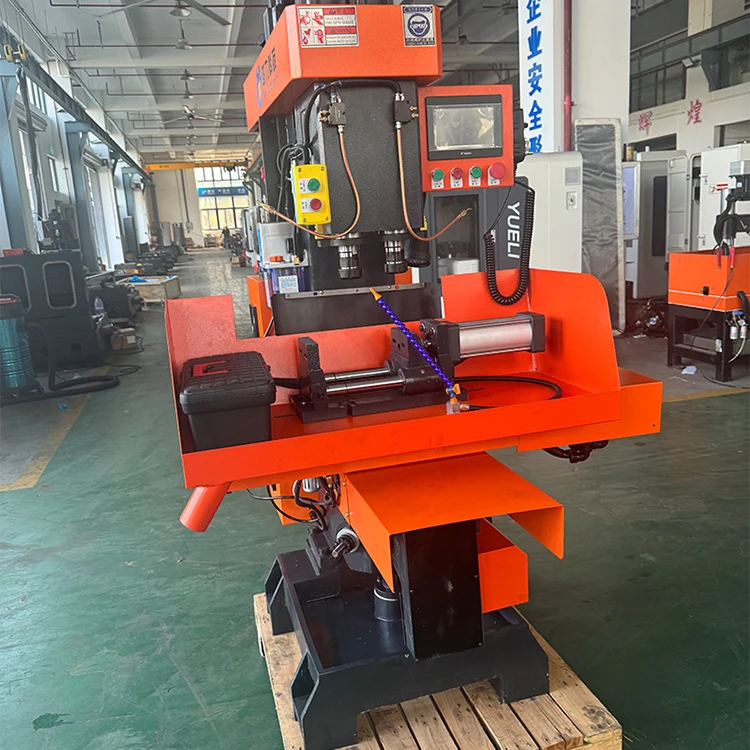

Máquina compuesta vertical de doble eje

La máquina compuesta vertical de doble eje (modelo interno ZSK4132X2B) es fabricada por Quanzhou Yueli Automation Equipment Co., Ltd. Es adecuada para la producción y procesamiento de productos de herrajes para puertas en lotes pequeños y medianos. La máquina herramienta presenta una apariencia suave y elegante, con un funcionamiento sencillo e intuitivo y un ajuste cómodo. Al adoptar el control PLC, cuenta con un mayor nivel de automatización y una excelente confiabilidad, lo que reduce la intensidad de mano de obra de los operadores. Permite que un operador administre varias máquinas y sirve como un equipo de procesamiento ideal de alta eficiencia y anticontaminación.

Introducción del producto

La máquina compuesta vertical de doble eje es adecuada para la producción y procesamiento de productos de herrajes para puertas en lotes pequeños y medianos. La máquina herramienta presenta una apariencia suave y elegante, con un funcionamiento sencillo e intuitivo y un ajuste cómodo. Al adoptar el control PLC, cuenta con un mayor nivel de automatización y una excelente confiabilidad, lo que reduce la intensidad de mano de obra de los operadores. Permite que un operador administre varias máquinas y sirve como un equipo de procesamiento ideal de alta eficiencia y anticontaminación.

· Apariencia suave y elegante con operación simple e intuitiva.

· Ajuste cómodo y mayor nivel de automatización con control PLC.

· Excelente confiabilidad con menor intensidad de mano de obra.

· Un operador puede gestionar varias máquinas.

Principales parámetros técnicos

Los siguientes parámetros técnicos se aplican a la máquina compuesta vertical de doble eje.

Estructura y características de la máquina.

La Máquina compuesta vertical de doble eje tiene las siguientes características estructurales y de rendimiento.

· El procesamiento, taladrado, escariado y roscado de una gran cantidad de piezas se puede completar de una sola vez con alta eficiencia.

· La estructura de la carrocería es compacta y tiene buena rigidez.

· El eje principal está hecho de acero aleado de alta calidad, endurecido y tratado térmicamente, rectificado con precisión y tiene alta resistencia al desgaste.

· La superficie deslizante está templada ultrasónicamente y tiene un dispositivo de lubricación para garantizar la vida útil de la superficie deslizante.

· El banco de trabajo se mueve hacia la izquierda y hacia la derecha con un dispositivo de arranque y un dispositivo de posicionamiento del amortiguador, que tiene poca vibración y movimiento rápido.

· El mango adopta un tipo de varilla de tracción, que no se cae fácilmente y tiene alta seguridad.

Estructura y desempeño

El diseño de la máquina compuesta vertical de doble eje adopta las características estructurales de la fresadora y el dispositivo de arranque de soporte, con las ventajas de una alta eficiencia de procesamiento, precisión estable y un procedimiento de operación simple.

· Estructura tensora y de reemplazo de la correa, fácil de cambiar la velocidad y tensar la correa.

· El eje principal es impulsado por un motor de 4KW/4P a través de una correa síncrona, con alta eficiencia de transmisión y bajo ruido.

· El mecanismo de recuperación automática del eje izquierdo y derecho puede mantener siempre el eje en un estado listo para el procesamiento, ahorrando tiempo y mejorando la eficiencia del trabajo.

· La manija de elevación se puede girar fácilmente para realizar el levantamiento de la plataforma elevadora.

· El banco de trabajo está equipado con un posicionamiento intermedio para garantizar un posicionamiento confiable y una precisión estable.

· El carro intermedio y la plataforma elevadora están diseñados con mecanismos de bloqueo para garantizar el posicionamiento estable de la pieza de trabajo, lo que favorece la precisión del procesamiento.

· El dispositivo neumático se utiliza para realizar control automático, buena confiabilidad y garantizar alta eficiencia y alta precisión de procesamiento.

Sistema de lubricación

La máquina compuesta vertical de doble eje utiliza un sistema de lubricación automática de desplazamiento positivo. Se aplica el siguiente programa de lubricación.

Sistema eléctrico

La Máquina compuesta vertical de doble eje utiliza la siguiente configuración del sistema eléctrico.

· Sistema CNC: Sunicon.

· Servomotor: Sunicon.

· Servohusillo: Tecnología Zhima.

· Contador de CA: Schneider.

· Relé: Omron.

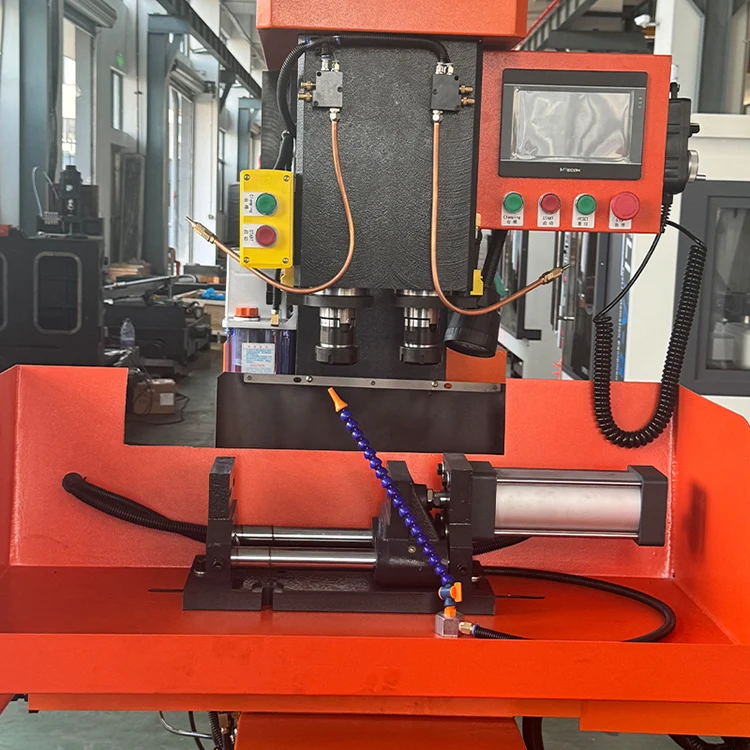

· Morsa de banco neumática: YUELI.

Protección de seguridad

La máquina compuesta vertical de doble eje cumple con los requisitos técnicos generales GB 15760-2004 para la protección de seguridad de máquinas herramienta para corte de metales y está equipada con los dispositivos de seguridad y señales de advertencia necesarios.

· El eje X utiliza un protector de chapa de acero inoxidable completamente cerrado para bloquear eficazmente los fluidos de corte y las virutas.

· El eje Z utiliza protección de chapa metálica y una cubierta telescópica para prolongar eficazmente la vida útil.

· Los ejes X y Z están equipados con límites estrictos y flexibles para evitar mal funcionamiento causado por errores operativos, errores de programación, fallas de unidades, etc.

· El diseño eléctrico cumple con el estándar eléctrico GB5226.1 con protección contra sobrecorriente y cortocircuitos.

· El gabinete eléctrico adopta un diseño completamente cerrado con ventiladores de flujo axial para la disipación del calor.

· El sistema NC tiene una batería incorporada; Si el sistema pierde energía, los programas de mecanizado almacenados no se perderán.

· Función de alarma y botón de parada de emergencia para evitar daños causados ​​por diversas fallas repentinas.

Accesorios y documentos estándar

La Máquina compuesta vertical de doble eje viene con los siguientes accesorios y documentos.

Herramientas incluidas:

· Llave de doble punta 17-19, 12-14, 8-10, 22-24 (1 cada una)

· Interruptor de Proximidad (2 piezas)

· Pinza Φ20 (2 piezas)

· Llave hexagonal 1,5-10 (1 juego)

Preguntas frecuentes

¿Cuál es el sistema CNC utilizado en esta máquina compuesta vertical de doble eje?

La máquina utiliza el sistema CNC Sunicon.

¿Cuál es el cono del husillo y la capacidad máxima de perforación?

El cono del husillo es NT30. El diámetro máximo de perforación es de 32 mm para piezas de cobre y el diámetro máximo de roscado es M32.

¿Cuáles son los recorridos de los ejes X, Y y Z1/Z2?

El recorrido del eje X es de 320 mm, el recorrido del eje Y es de 120 mm y el recorrido del eje Z1/Z2 es de 110 mm.

¿Cuál es la velocidad del husillo y el peso de la máquina?

La velocidad del husillo varía de 10 a 3000 r/min con velocidad ajustable. El peso de la máquina es de 900 kg.

¿Cuál es el requerimiento total de energía?

La capacidad total de suministro de energía es de 7KW.

Quanzhou Yueli Automation Equipment Co., Ltd. – Nan'an, Fujian, China – Fundada en 2013
