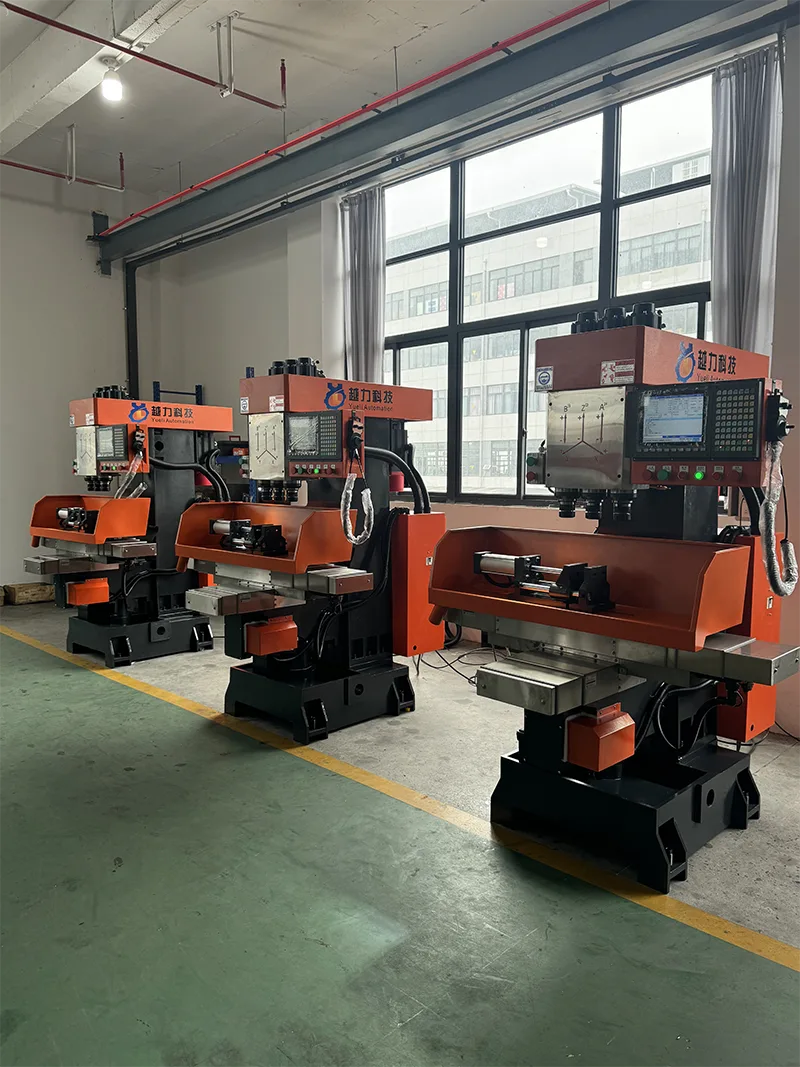

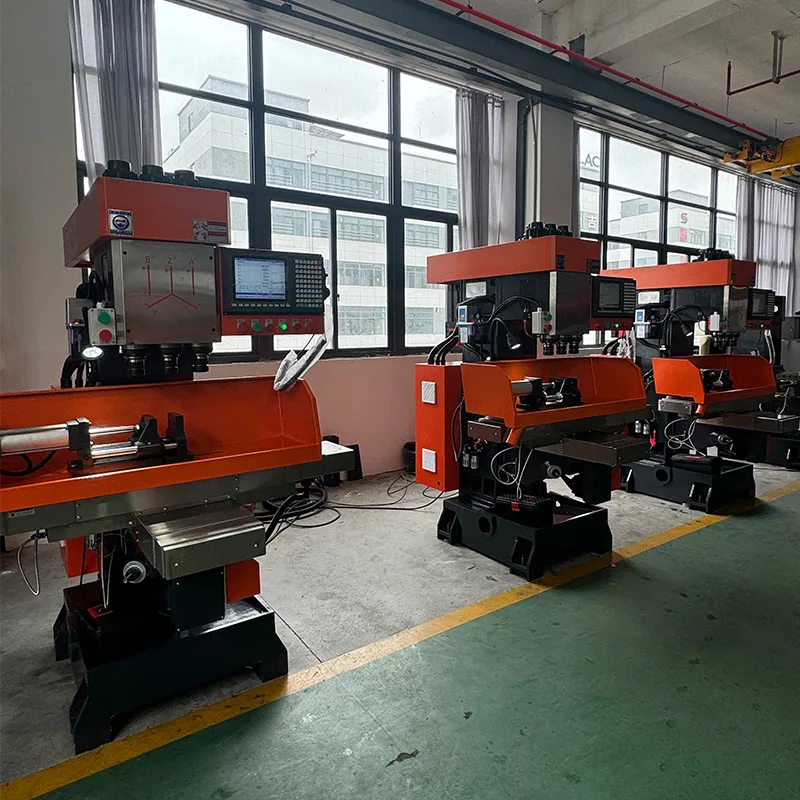

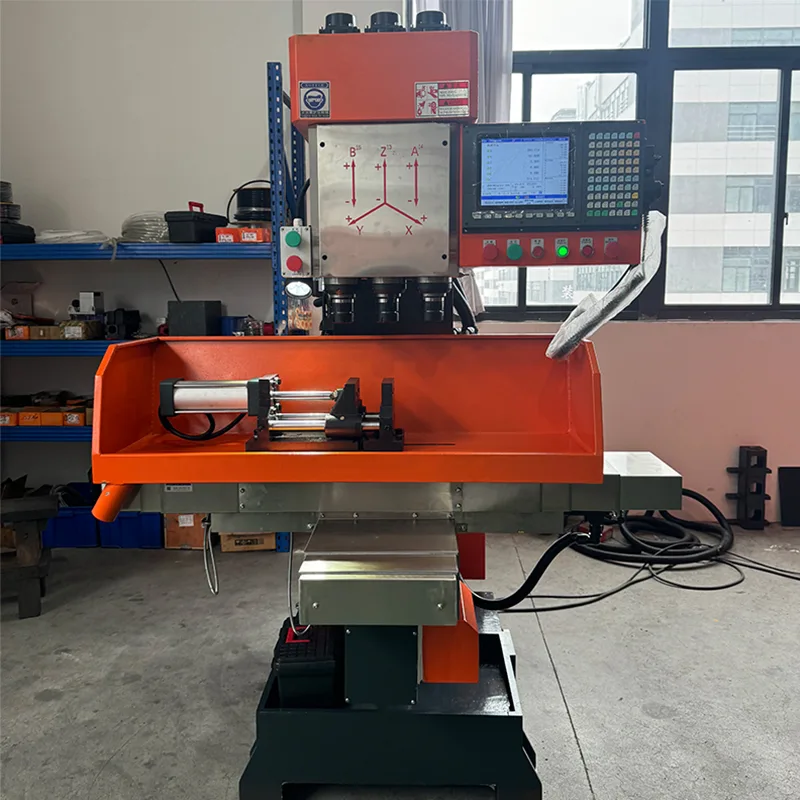

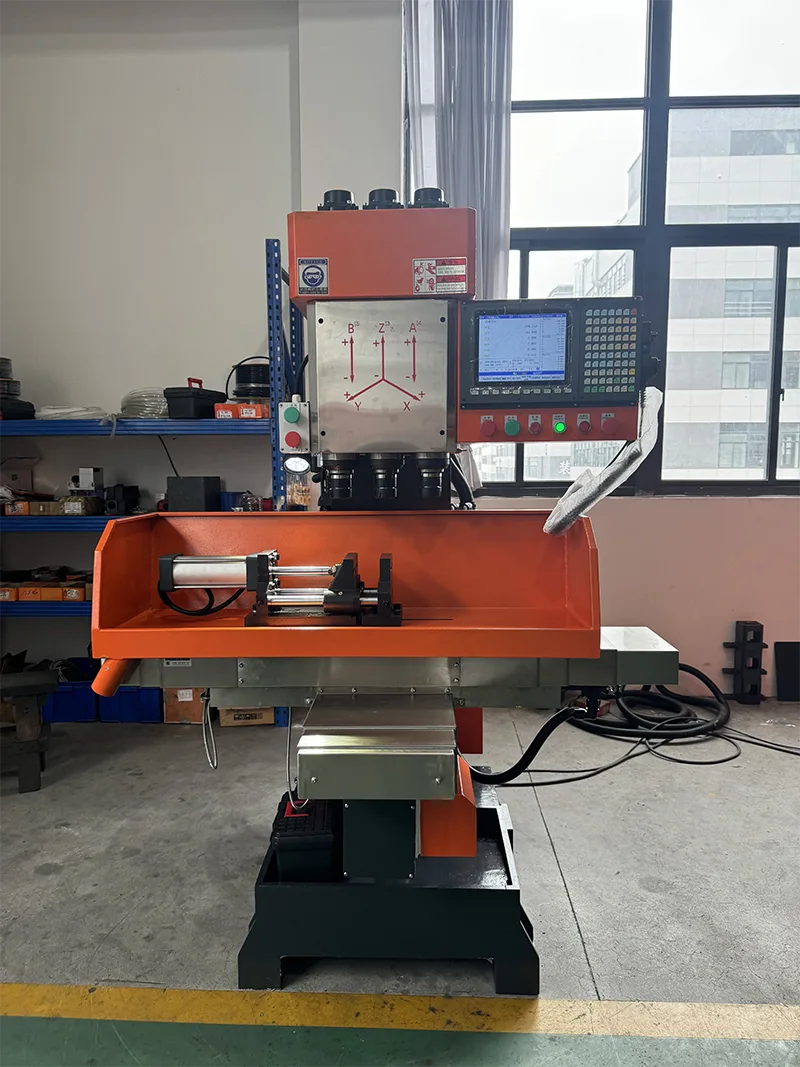

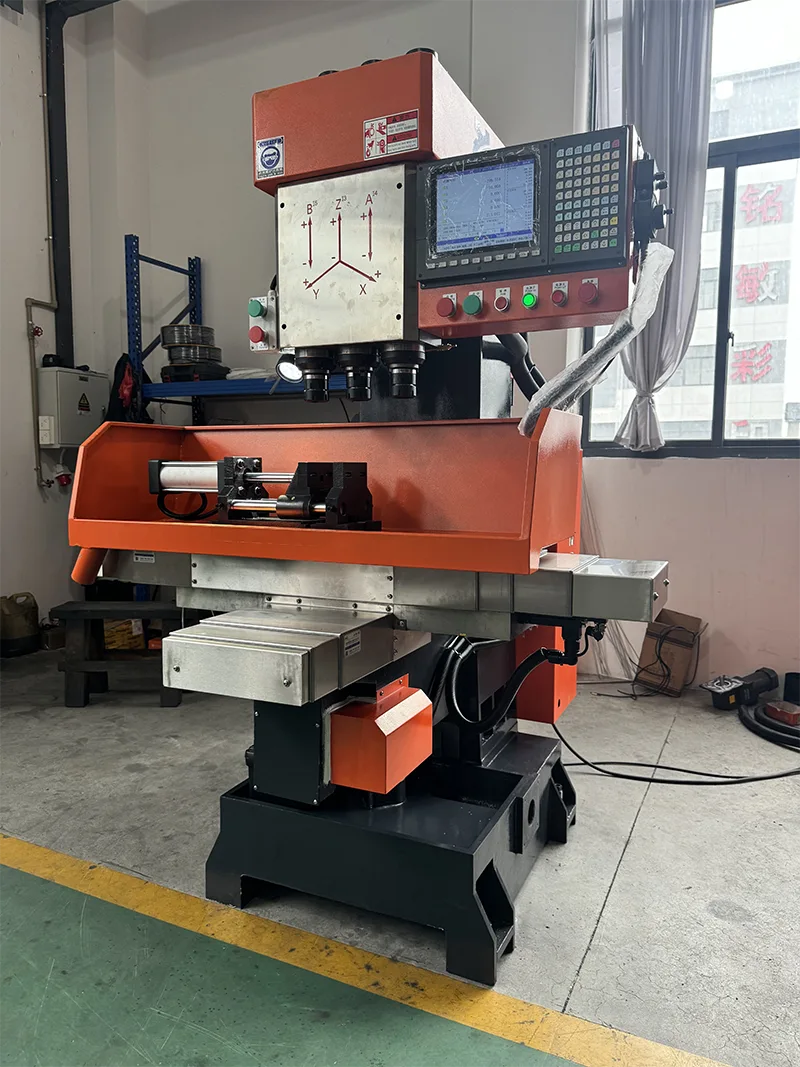

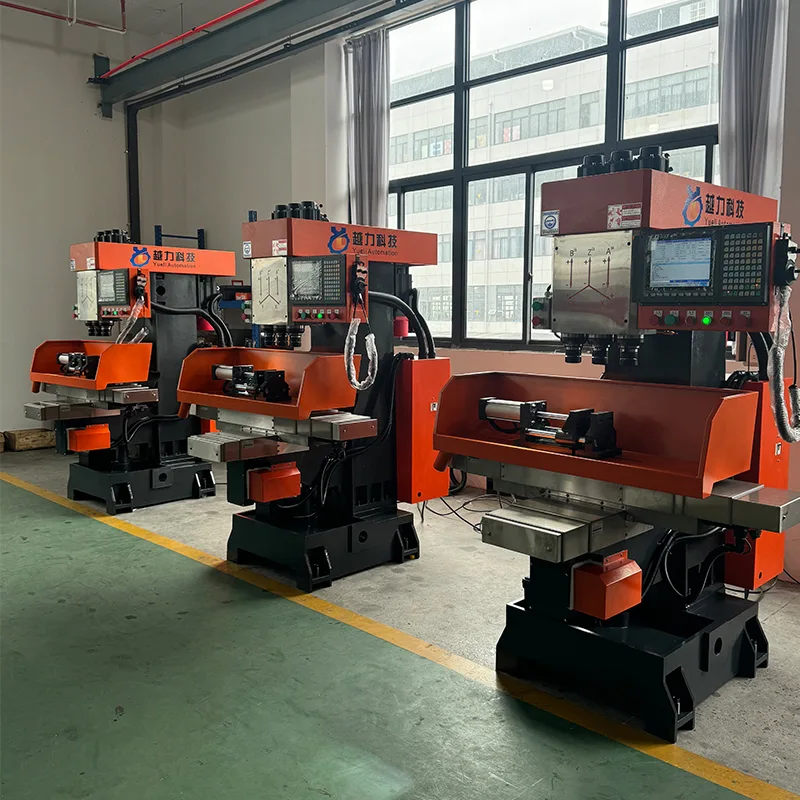

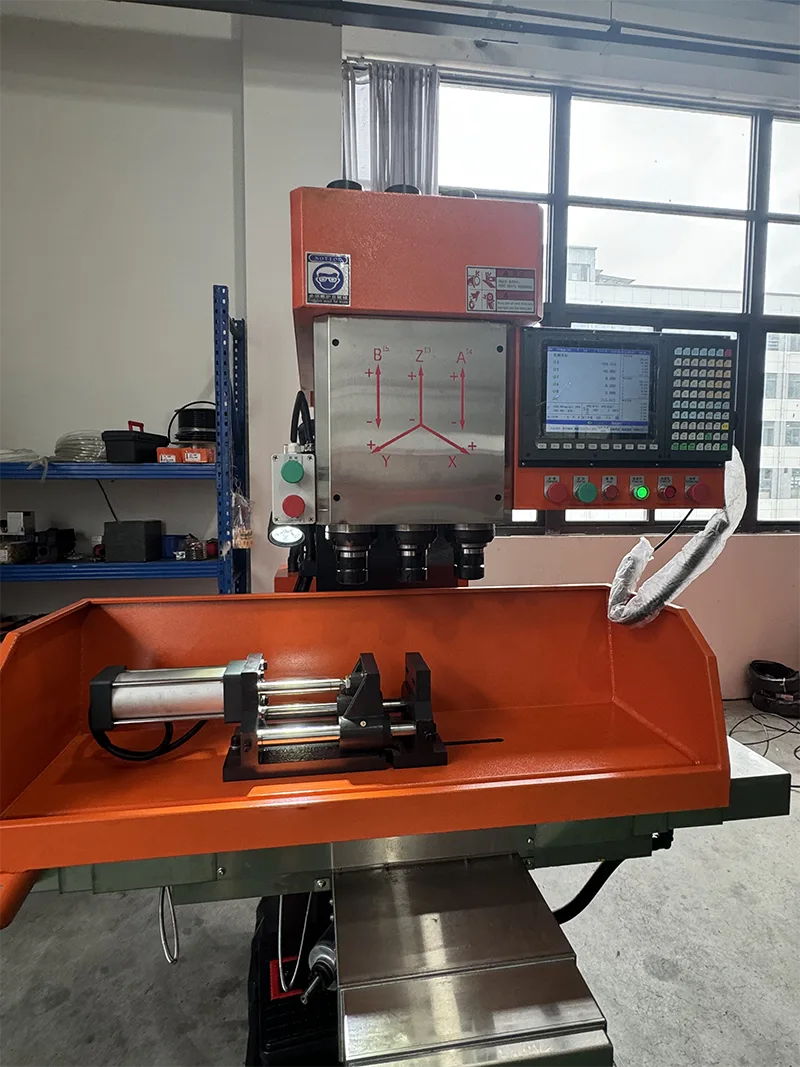

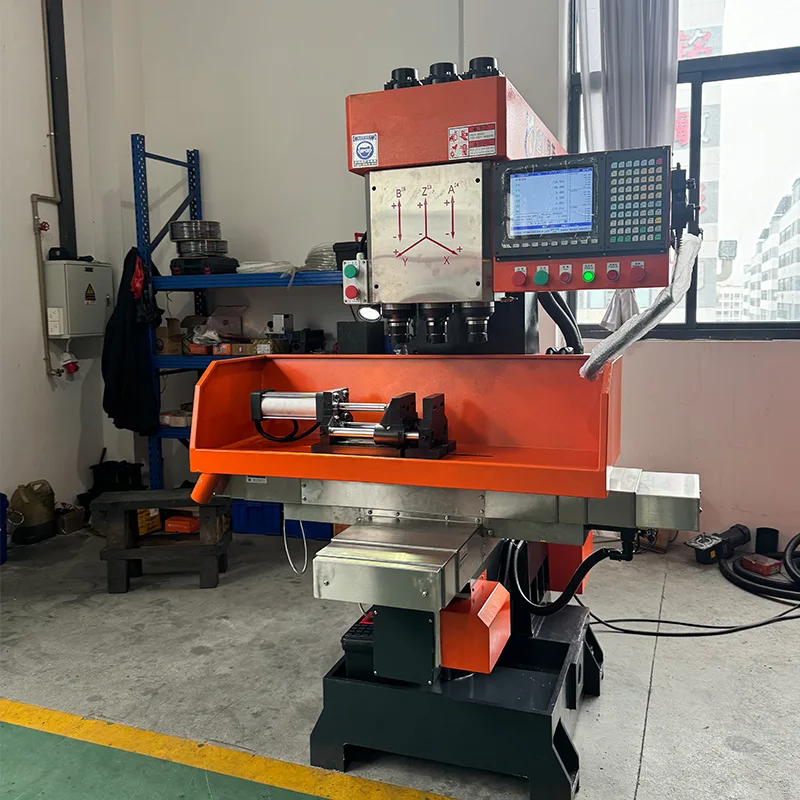

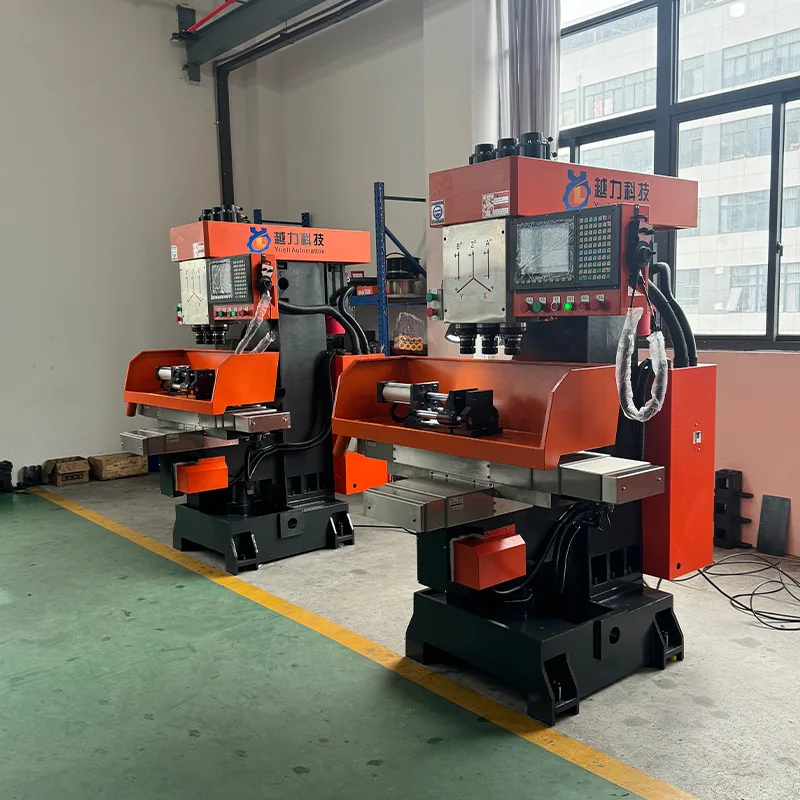

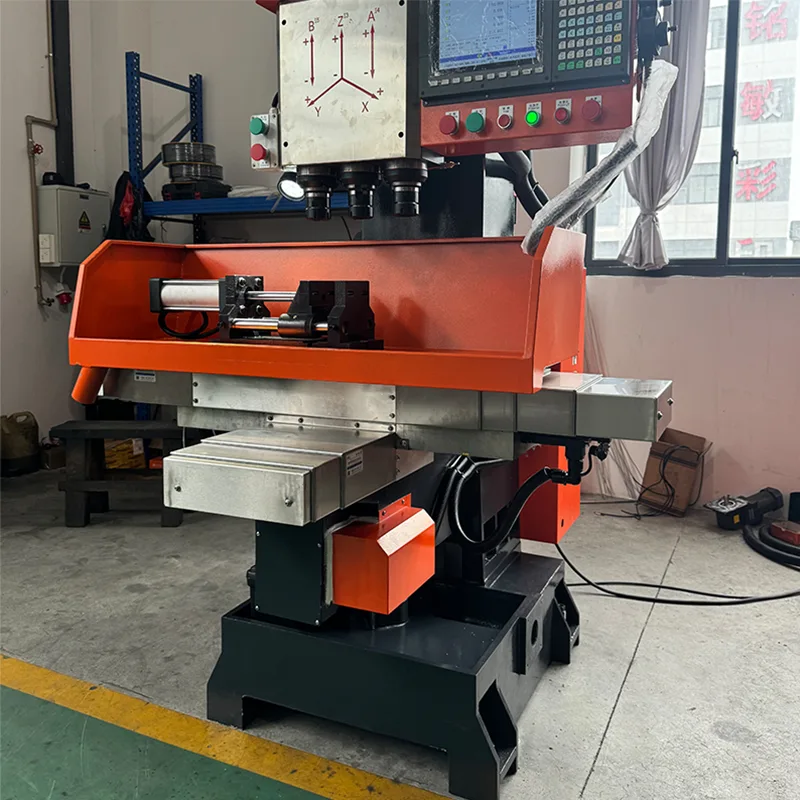

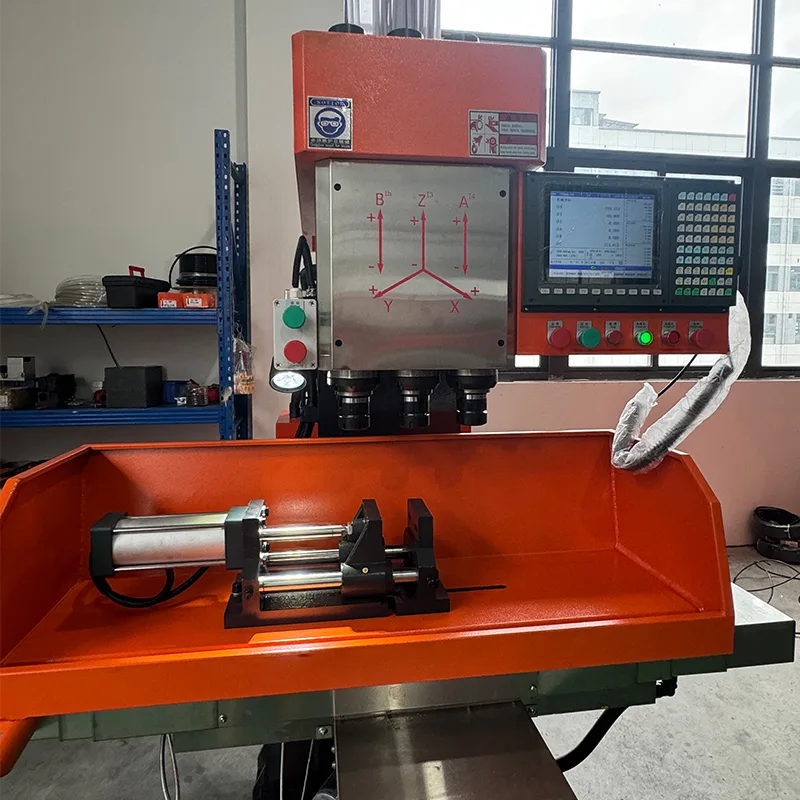

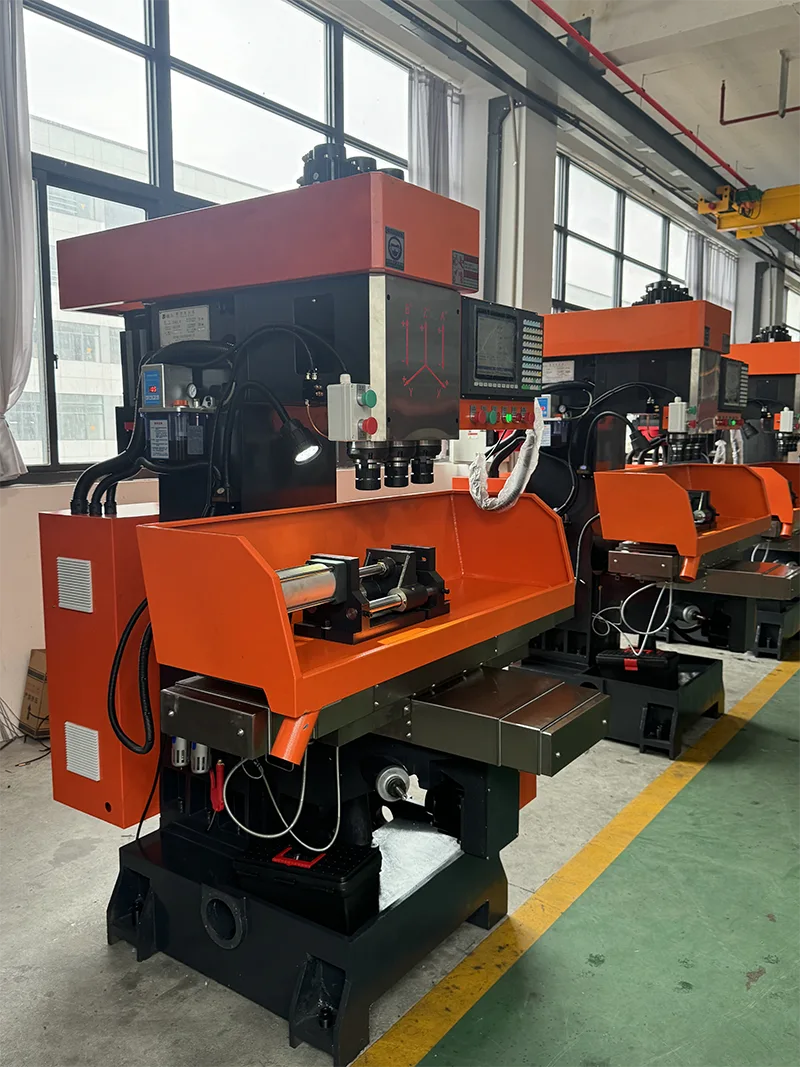

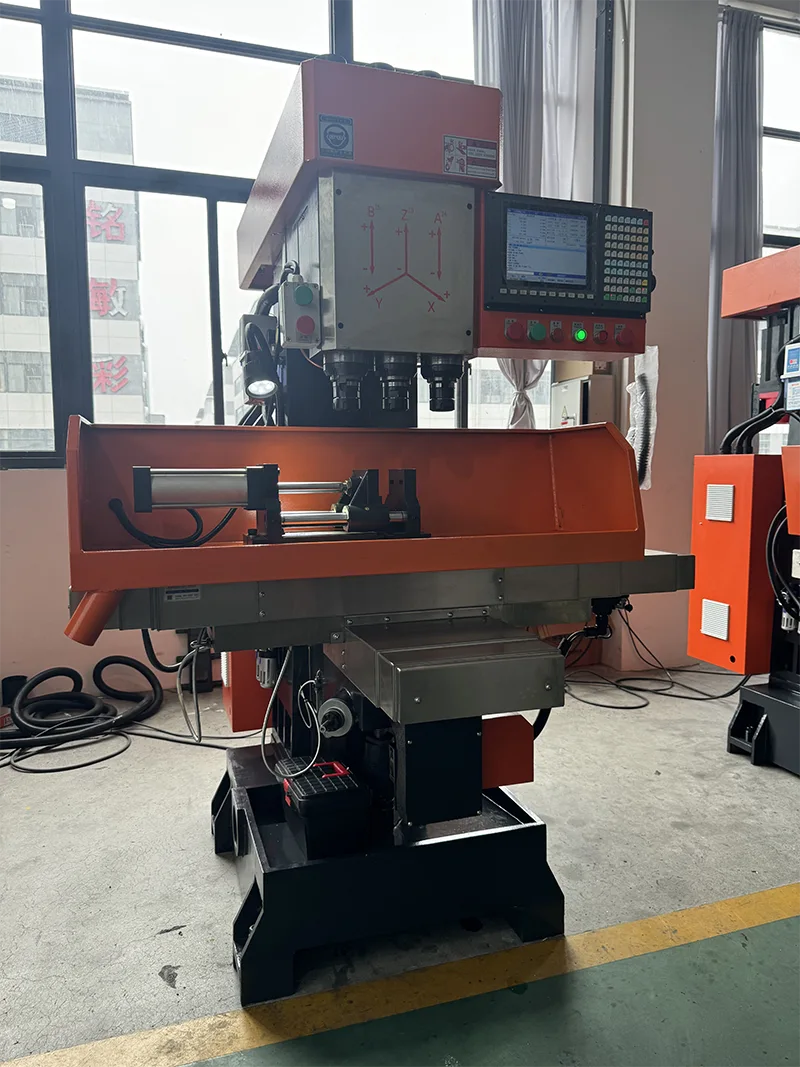

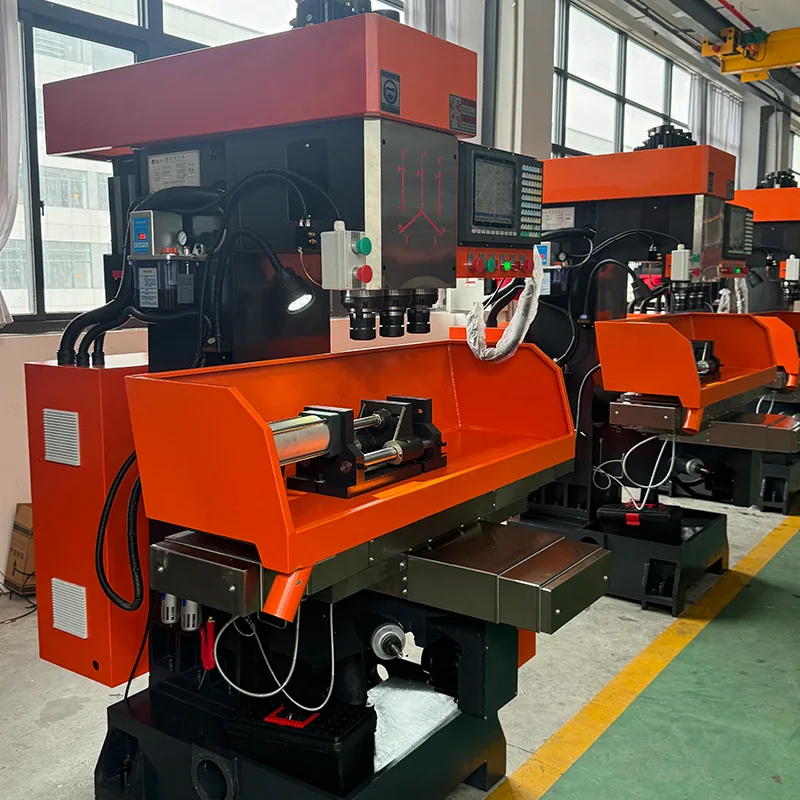

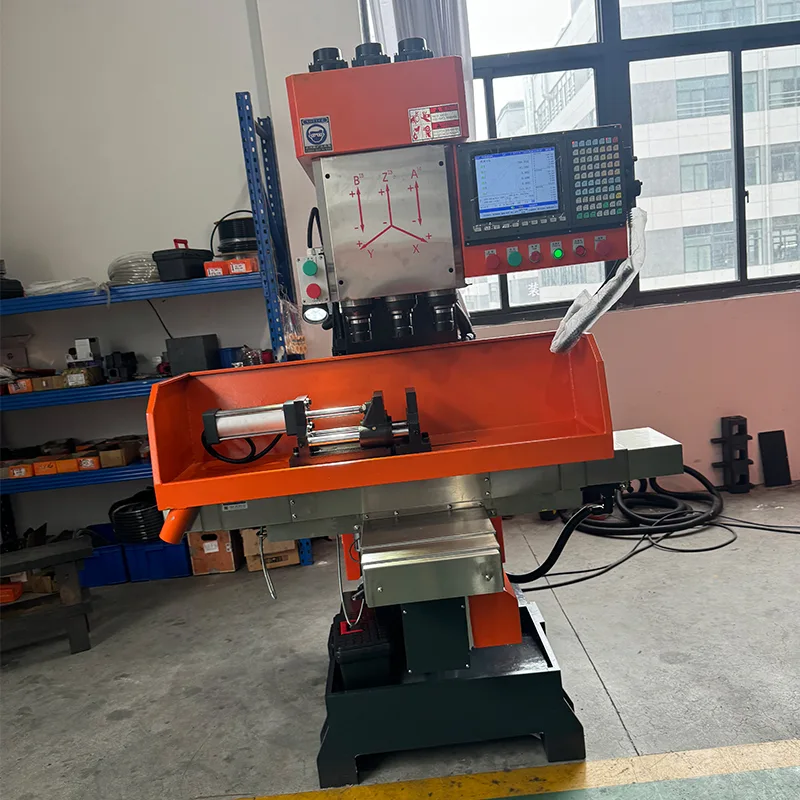

CNC vertical de tres ejes

El CNC vertical de tres ejes ZSK-4150X4 es un producto maduro de nuestra empresa. Esta máquina herramienta resuelve el problema de que el taladrado, el escariado y el roscado no se pueden completar al mismo tiempo cuando se procesa una gran cantidad de piezas. Completa perforación, escariado, biselado y roscado y otros requisitos, es un equipo mecánico ideal para lograr alta eficiencia y ahorro de energía. La máquina es fácil de operar y puede operarse libremente sin personal técnico especial. La empresa ha acumulado más de diez años de tecnología profesional y estricto control de calidad, y cuenta con un buen servicio postventa, que es bien recibido por los clientes.

Introducción del producto

El CNC vertical de tres ejes ZSK-4150X4 es un producto maduro de nuestra empresa. Esta máquina herramienta resuelve el problema de que el taladrado, el escariado y el roscado no se pueden completar al mismo tiempo cuando se procesa una gran cantidad de piezas.

· Completa perforación, escariado, biselado y roscado en una sola operación.

· Equipo mecánico ideal para conseguir una alta eficiencia y ahorro energético.

· Fácil de operar sin personal técnico especial.

· Más de diez años de tecnología profesional y estricto control de calidad.

· Buen servicio postventa, bien recibido por los clientes.

Características principales

El CNC vertical de tres ejes ZSK-4150X4 tiene las siguientes características.

· El procesamiento de una gran cantidad de piezas, la perforación, el escariado y el roscado se completan al mismo tiempo, con alta eficiencia.

· El fuselaje es compacto y rígido.

· El eje principal está hecho de acero aleado de alta calidad, endurecido, tratado térmicamente y rectificado con precisión. Tiene alta resistencia al desgaste.

· La superficie de deslizamiento se apaga mediante frecuencia supersónica. Dispone de un dispositivo lubricante para asegurar la vida útil de la superficie deslizante.

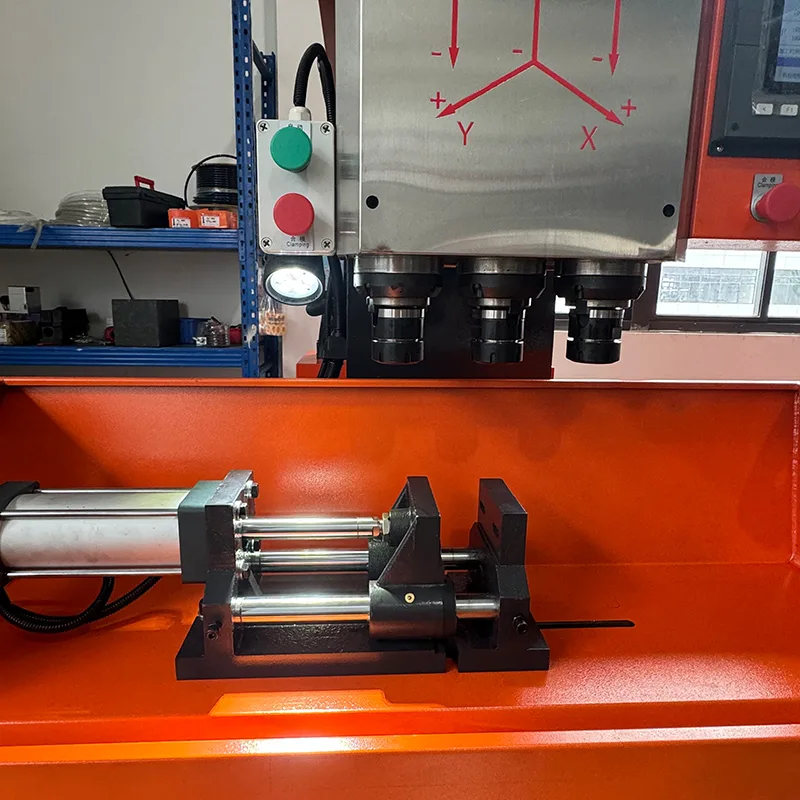

· El movimiento hacia la izquierda y hacia la derecha de la mesa de trabajo adopta un dispositivo de arranque y un dispositivo de posicionamiento del amortiguador, que tiene poca vibración y movimiento rápido.

· El mango del cuchillo adopta un tipo de varilla de tracción, que no se cae fácilmente. Tiene alta seguridad.

Especificaciones técnicas

Los siguientes parámetros técnicos se aplican al CNC vertical de tres ejes ZSK-4150X4.

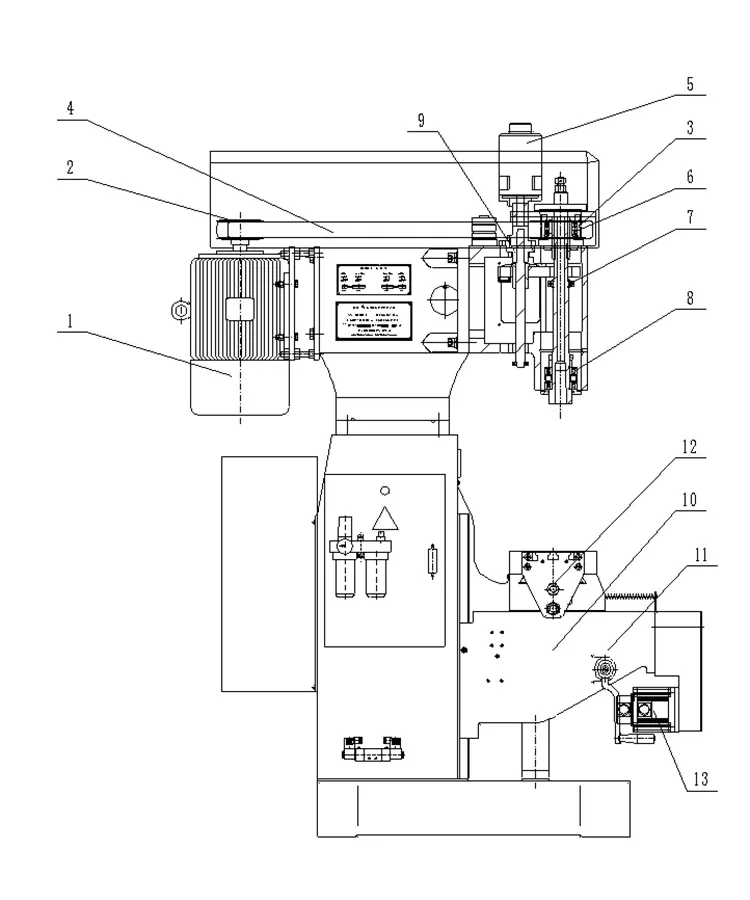

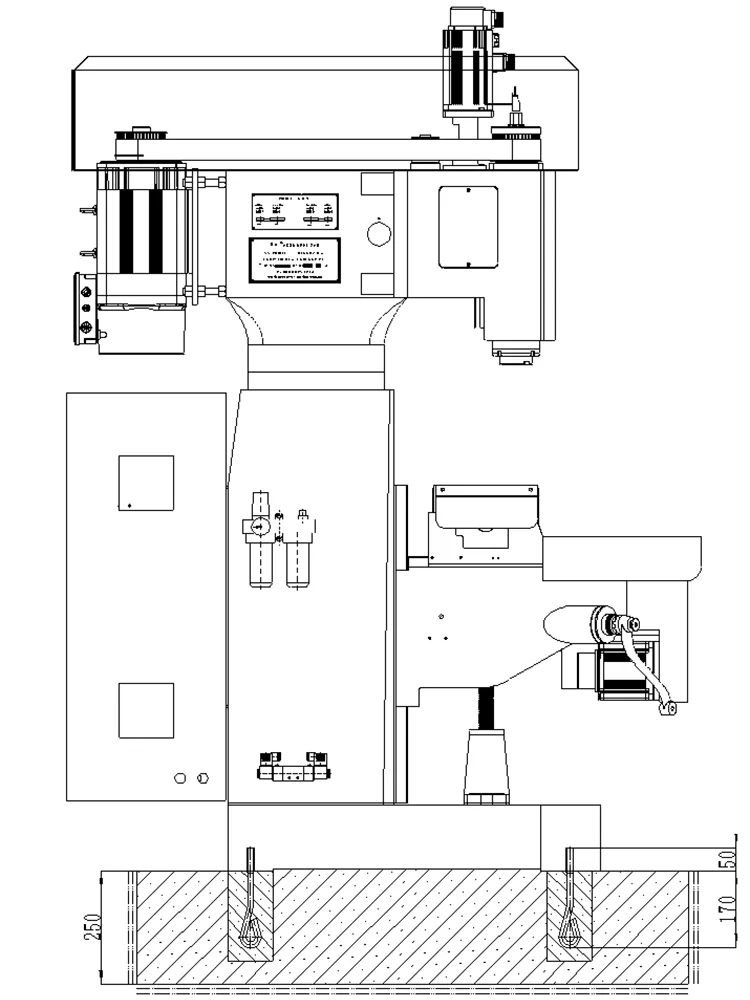

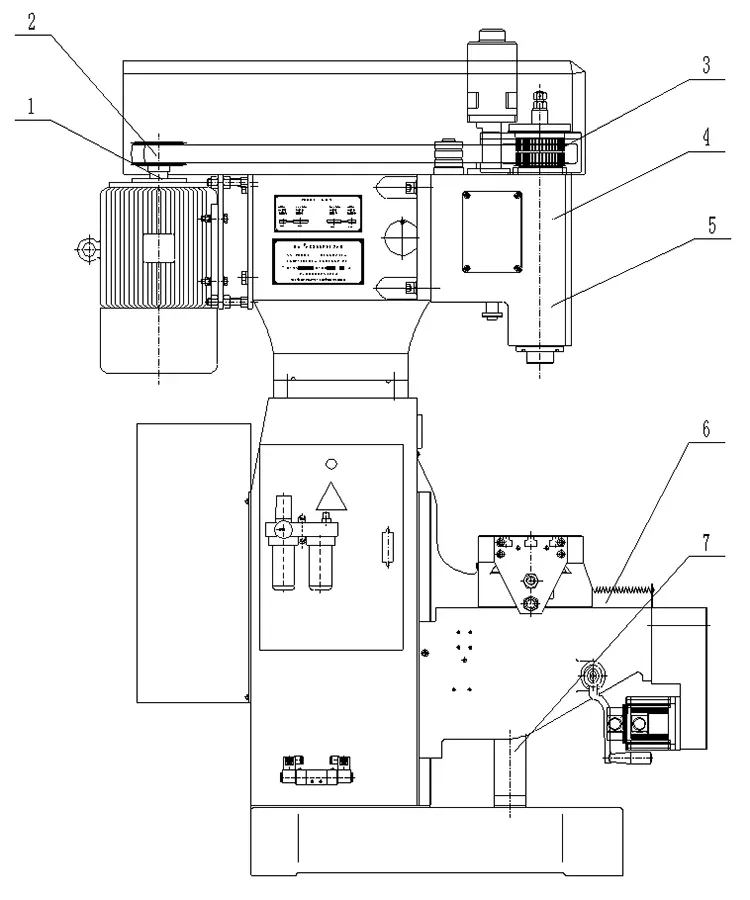

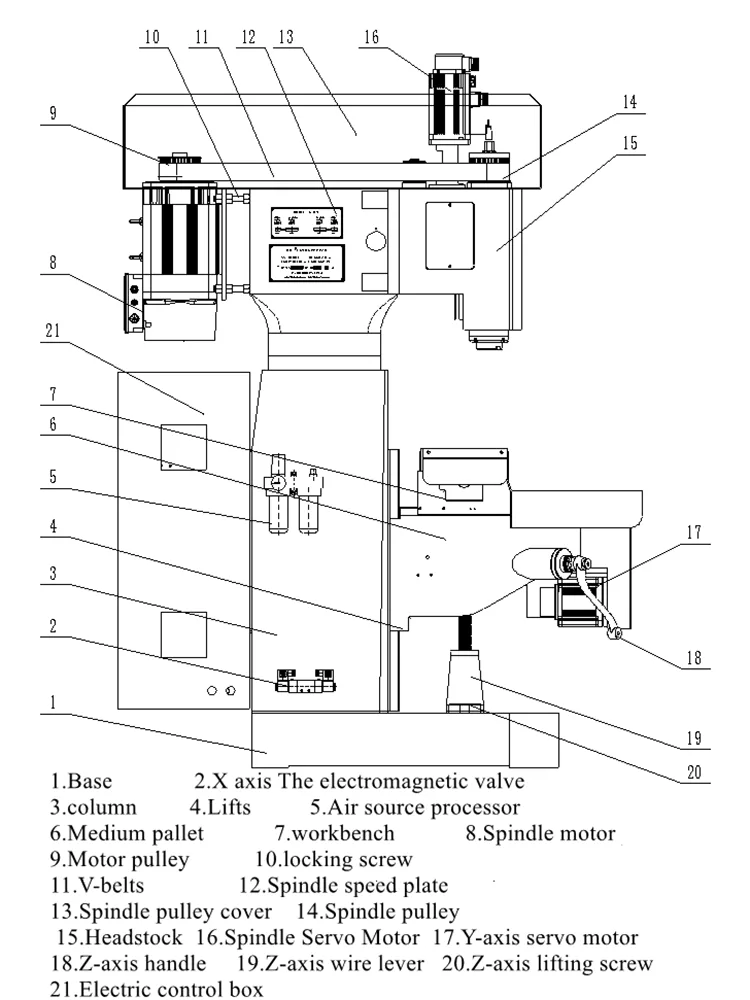

Mecanismo y rendimiento de la máquina herramienta

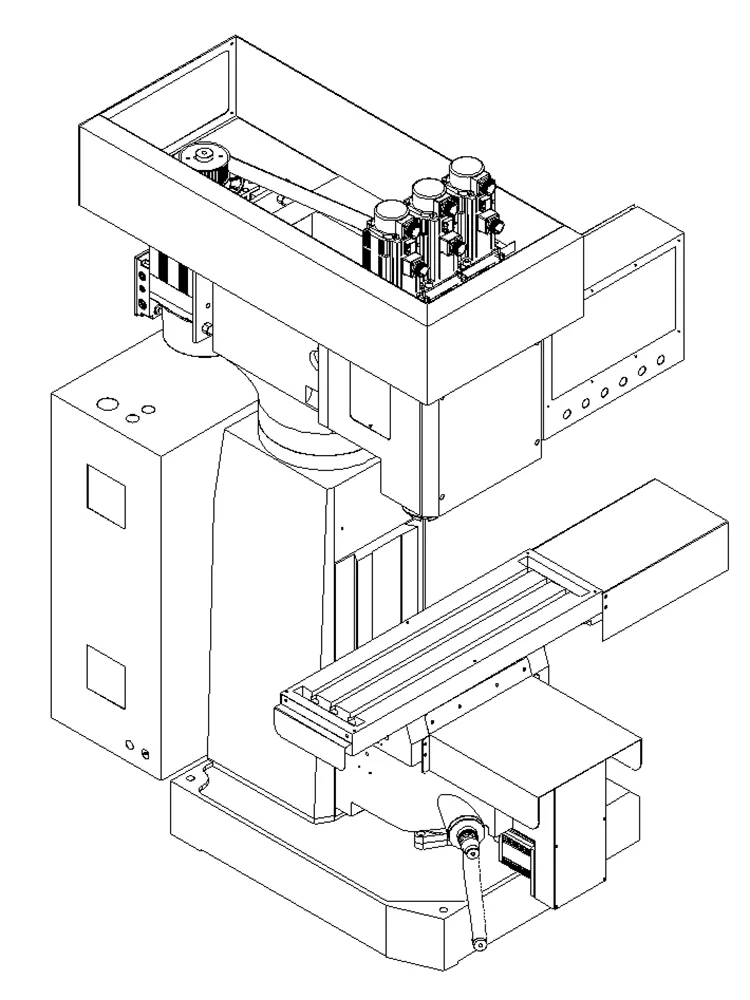

El diseño del CNC vertical de tres ejes ZSK-4150X4 adopta las características estructurales de la fresadora y el dispositivo de arranque de soporte, lo que tiene las ventajas de una alta eficiencia de procesamiento, precisión estable y procedimientos de operación simples. El uso de PLC para el procesamiento de control lógico puede evitar eficazmente el cortocircuito de arco causado por la conmutación directa e inversa del motor. Al mismo tiempo, el método de activación por pulso se utiliza para accionar la válvula solenoide para evitar el fenómeno de que la bobina de la válvula solenoide esté energizada durante mucho tiempo, provocando que la bobina se queme.

· Estructura: Centro de mecanizado sencillo. El control del programa utiliza el sistema de control Taiwan Yitu con función de detección para evitar daños en el grifo o la herramienta debido a una falla de la válvula solenoide o del cilindro de aceite. Diálogo amigable entre humanos y máquinas para una fácil operación.

· Adecuado para procesamiento de piezas de lotes grandes y medianos. Sujeción única. Alta eficiencia y buena precisión.

· El mecanismo de roscado no necesita reemplazar el tornillo de avance. El tono es estándar. El servomotor principal supersíncrono de Beijing con conversión de frecuencia propia mejora la rugosidad de la superficie de la rosca y garantiza la precisión.

· Investigación y desarrollo independientes de componentes del cabezal de potencia. Rectificado de precisión. Buena resistencia al desgaste y larga vida útil.

· El sistema Hust CNC puede establecer la velocidad de alimentación según las necesidades. Después de un uso prolongado, el tornillo de avance se desgasta y el sistema tiene función de compensación de herramienta.

· Cada superficie deslizante motorizada adopta un dispositivo de lubricación automática centralizada para garantizar la vida útil de la máquina herramienta.

· Movimiento de la mesa deslizante accionado por servomotor. Se pueden establecer múltiples coordenadas digitalmente. Alta precisión de posicionamiento. Baja vibración. Respuesta rápida.

· Durante el procesamiento, el estado de la pieza de trabajo se muestra a través de la pantalla táctil. Función de alarma por averías.

· La protección completamente cerrada garantiza la seguridad personal y mejora el entorno de procesamiento.

Sistema eléctrico

El CNC vertical de tres ejes ZSK-4150X4 utiliza los siguientes componentes eléctricos.

· Electroválvula: Taiwán AirTAC. Buena estabilidad. La presión del aire no puede ser inferior a 0,5 MPa.

· Contactor AC: LS coreano. Buena estabilidad.

· Relé: Omron. Buena estabilidad.

Sistema de transmisión

El CNC vertical de tres ejes ZSK-4150X4 utiliza los siguientes componentes de transmisión.

Sistema de lubricación

El manguito del husillo y la superficie del riel guía se lubrican mediante una bomba de lubricación manual, lo que hace que la operación sea más fácil y completa, asegurando la vida útil de la superficie lubricante.

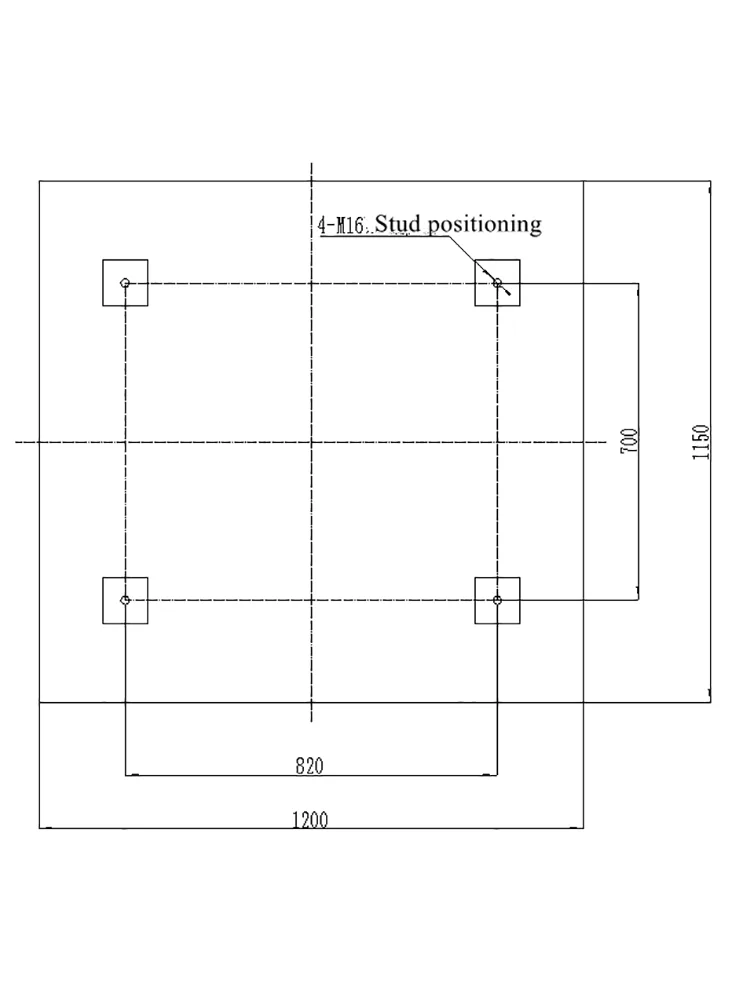

Precauciones de operación y procesamiento

Las siguientes precauciones provienen del manual de operación del CNC vertical de tres ejes ZSK-4150X4.

· Lea el manual de operación y los documentos adjuntos antes de operar.

· Alimentación: trifásica de cuatro hilos, capacidad de 7KW, sección de cable aislado no inferior a 4 mm² (cobre).

· No lo instale cerca de fuentes de calor, altas temperaturas o áreas polvorientas.

· Agregue aceite a la línea de marca de aceite antes del primer uso después de desembalar.

· La bomba de refrigeración no puede funcionar sin líquido.

· No compartir caja de alimentación con soldadoras eléctricas o equipos de alta/media frecuencia.

· El cable de tierra debe estar conectado al estándar. Sección transversal no inferior a 2,5 mm².

· Después de encenderla, utilice el lápiz de prueba para comprobar que el exterior de la máquina no esté electrificado antes de realizar la prueba.

· Arrancar el motor de la bomba de aceite según el manual. Observe si la bomba de aceite está invertida.

· Se han ajustado y reparado los interruptores de proximidad. Se permiten pequeños ajustes. Cambios importantes consultar con el servicio postventa.

· Parámetros del inversor configurados antes de fábrica. El usuario no puede configurar por separado.

· No presione el botón "manual" rápida y frecuentemente para evitar la alarma del inversor.

· Al reemplazar la herramienta o ajustar la correa de transmisión, apague la fuente de alimentación externa.

· El terminal de tierra amarillo-verde debe estar conectado a tierra. No conecte la línea de fase al terminal neutro (N).

· No seleccione la operación de sobrecarga. Utilice herramientas, cantidad de corte y velocidad de avance adecuadas.

· Interruptor de bloqueo en caja de control eléctrico. Apague la alimentación y bloquee durante la inspección de mantenimiento.

Preguntas frecuentes

¿Cuál es el cono del husillo de esta máquina?

El cono del husillo del CNC vertical de tres ejes ZSK-4150X4 es MT4.

¿Cuál es el diámetro máximo del agujero que se puede mecanizar?

El diámetro máximo del orificio es de Ф50 mm cuando se procesan piezas de cobre con 4 filos de corte y un avance por revolución de 0,16 mm/r.

¿Cuál es el diámetro máximo de roscado?

El diámetro máximo de roscado es Ф50 mm para procesar piezas de cobre. ¿Cuáles son los recorridos de los ejes X, Y y Z? El recorrido del eje X es de 400 mm, el recorrido del eje Y es de 250 mm y el recorrido del eje Z es de 320 mm.

¿Cuál es el rango de velocidad del husillo?

El rango de velocidad del husillo de los ejes Z1 y Z2 es de 619 a 1420 r/min con servocontrol.

¿Cuál es la potencia del motor del husillo y el peso total de la máquina?

La potencia del servomotor del husillo es de 5,5 KW a 380 V y el peso neto de la máquina es de 2500 KG.

¿Qué sistema de control utiliza esta máquina?

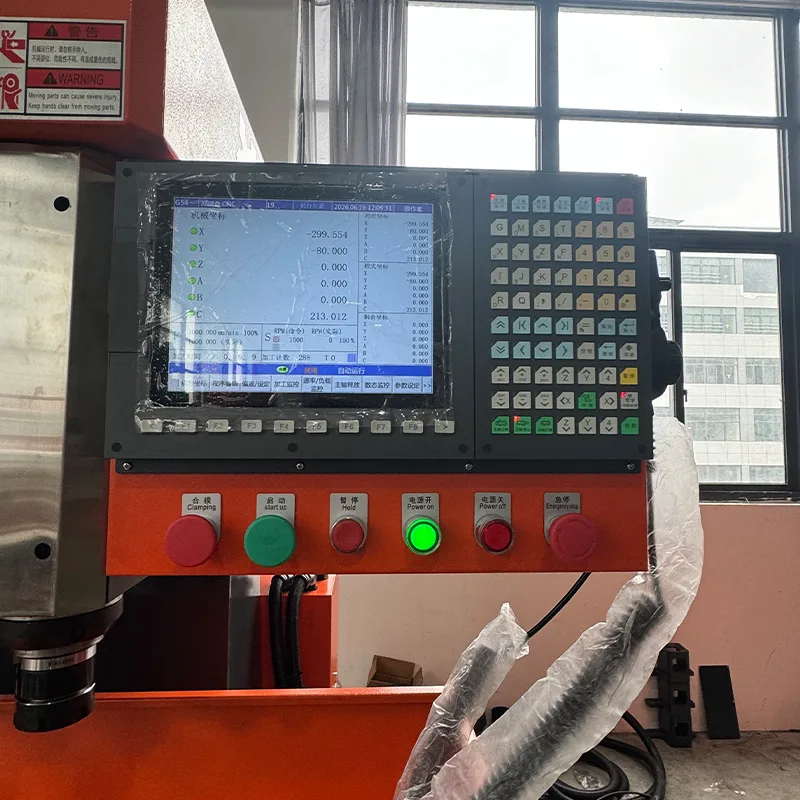

La máquina utiliza el sistema de control Taiwan Yitu con diálogo amigable entre humanos y máquinas para una fácil operación.
