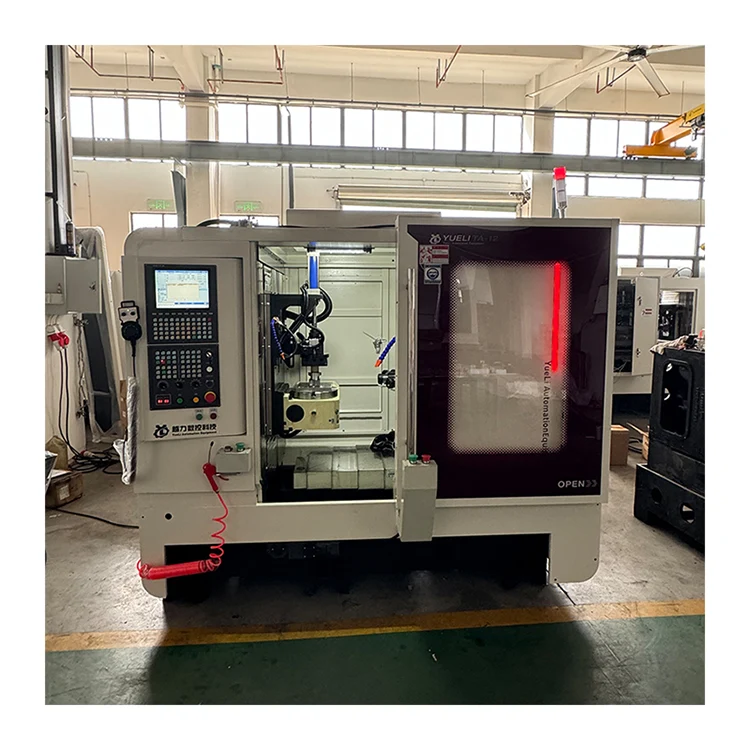

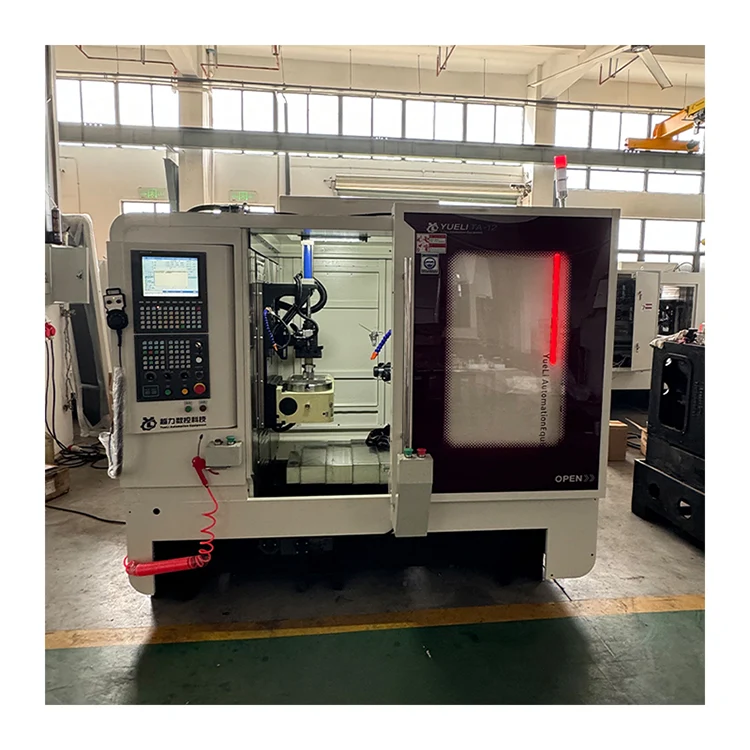

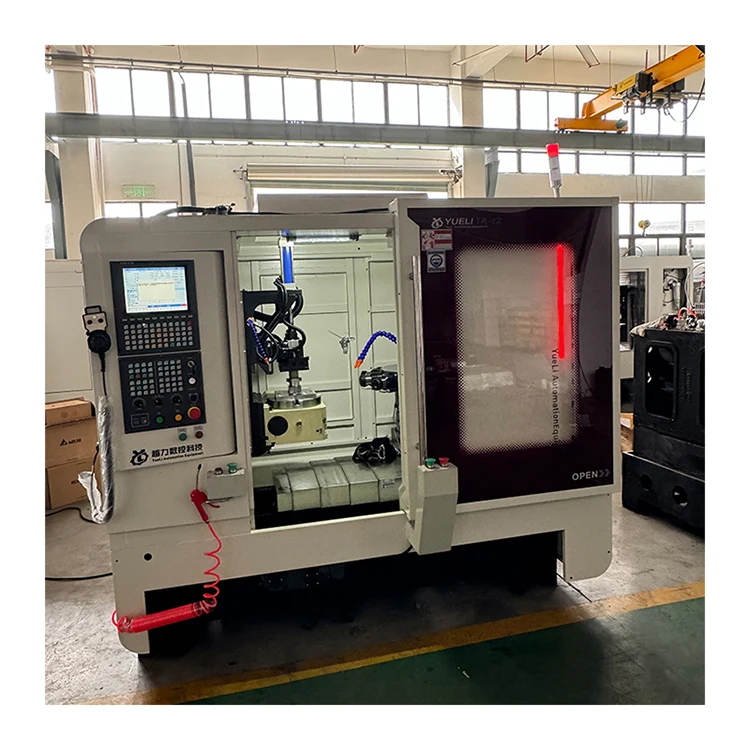

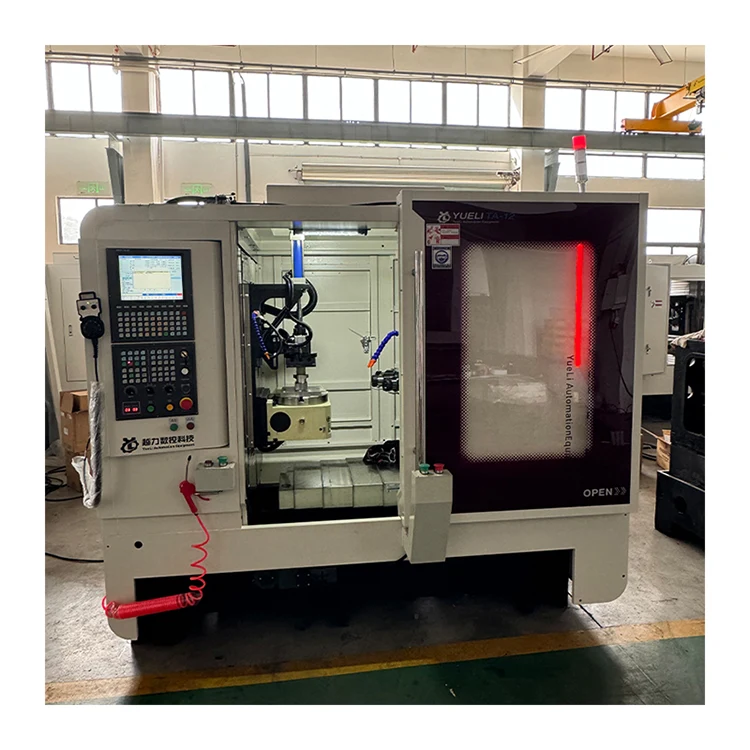

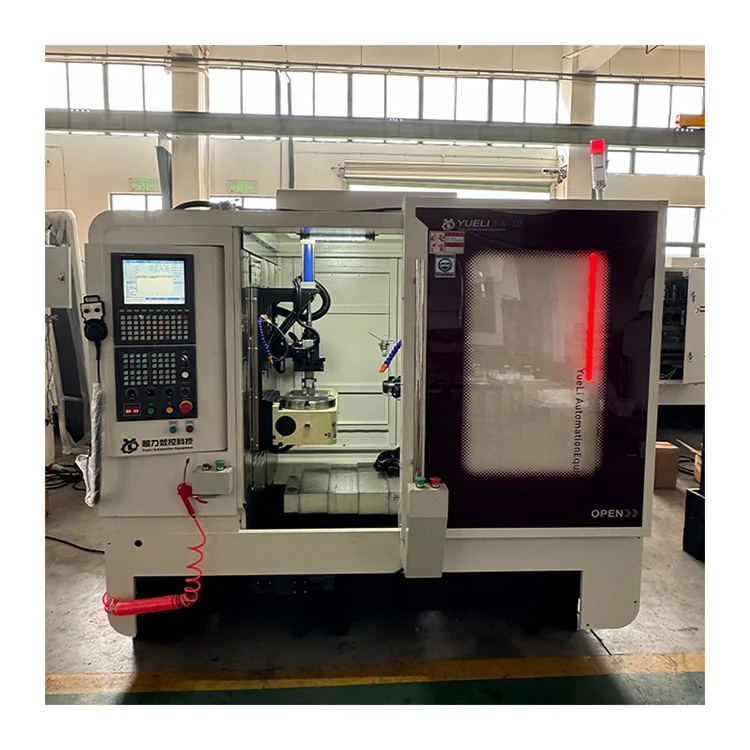

Máquina de torreta CNC horizontal de 12 husillos

La máquina de torreta CNC horizontal de 12 husillos de Yueli (modelo interno TA-12) es una máquina de torreta CNC horizontal con 12 husillos. Equipado con sistema Hust CNC, torreta giratoria de 12 estaciones, motor de husillo de 5,5 KW-7,5 KW, interfaz de husillo ER40. El peso neto de la máquina es de 3500 kg.

Enviar Consulta

Descripción del Producto

La máquina de torreta CNC horizontal de 12 husillos (modelo interno TA-12) es fabricada por Quanzhou Yueli Automation Equipment Co., Ltd. Es adecuada para la producción y procesamiento de lotes de volumen grande y mediano. La máquina presenta una apariencia suave y generosa, un funcionamiento simple e intuitivo y un ajuste conveniente. Con control CNC, ofrece mayor automatización, buena confiabilidad y menor intensidad de mano de obra, lo que permite que una persona opere y administre varias máquinas. Este producto es un equipo de procesamiento anticontaminación ideal de alta eficiencia.

Introducción del producto

La máquina de torreta CNC horizontal de 12 husillos es adecuada para la producción y procesamiento de lotes de volumen grande y mediano. La apariencia de la máquina es suave y generosa, el funcionamiento es simple e intuitivo y el ajuste es conveniente. Se adopta el control CNC, el grado de automatización es mayor, la confiabilidad es buena, se reduce la intensidad de mano de obra del operador y se puede realizar la operación y gestión de una persona y varias máquinas.

Parámetros de configuración técnica

Los siguientes componentes y especificaciones se aplican a la máquina de torreta CNC horizontal de 12 husillos.

No.	Componente	Especificación	Cantidad	Marca
1	Pedestal	HT250, después del tratamiento de recalentamiento y envejecimiento.	1	yueli
2	Columna	HT250, después del tratamiento de recalentamiento y envejecimiento.	1	yueli
3	El cuarto eje	HT250, después del tratamiento de recalentamiento y envejecimiento.	1	yueli
4	Banco de trabajo	HT250, después del tratamiento de recalentamiento y envejecimiento.	1	yueli
5	Cojinete de husillo		8	C&U
6	Servomotor del eje X	2,0 KW, carrera máxima 350 mm, velocidad máxima 30 m/min	1
	Husillo de bolas del eje X	R32 10	1
	Guía lineal del eje X.	RGH30HA	2
7	Servomotor del eje Y	1,5 KW, carrera máxima 400 mm, velocidad máxima 30 m/min	1
	Husillo de bolas del eje Y	R32 10	1
	Guía lineal del eje Y	RGH30HA	2
8	Servomotor del eje Z	3,0 KW, carrera máxima 300 mm, velocidad máxima 30 m/min	1
	Husillo de bolas del eje Z	R32 10	1
	Guía lineal del eje Z.	RGH30HA	2
9	Tamaño del banco de trabajo	300×300mm	1

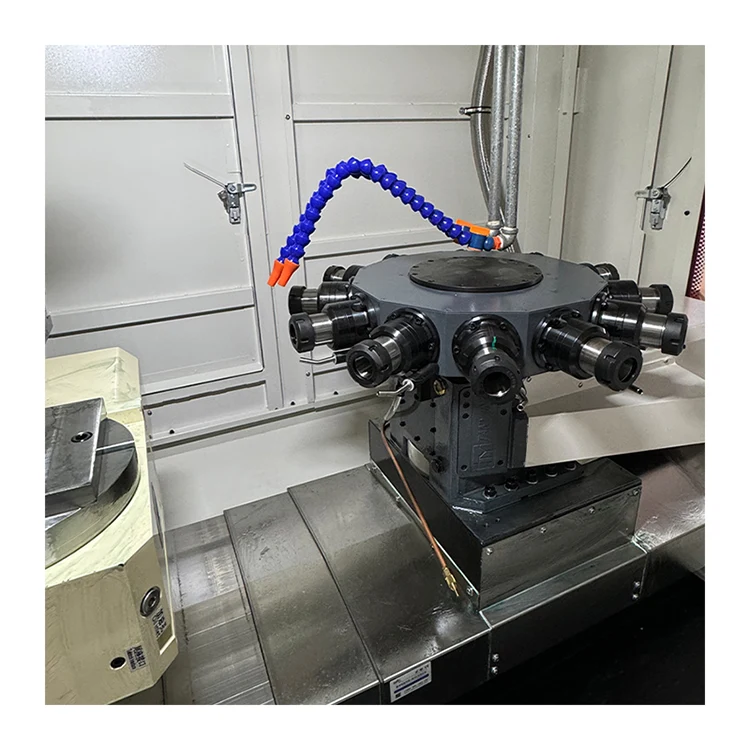

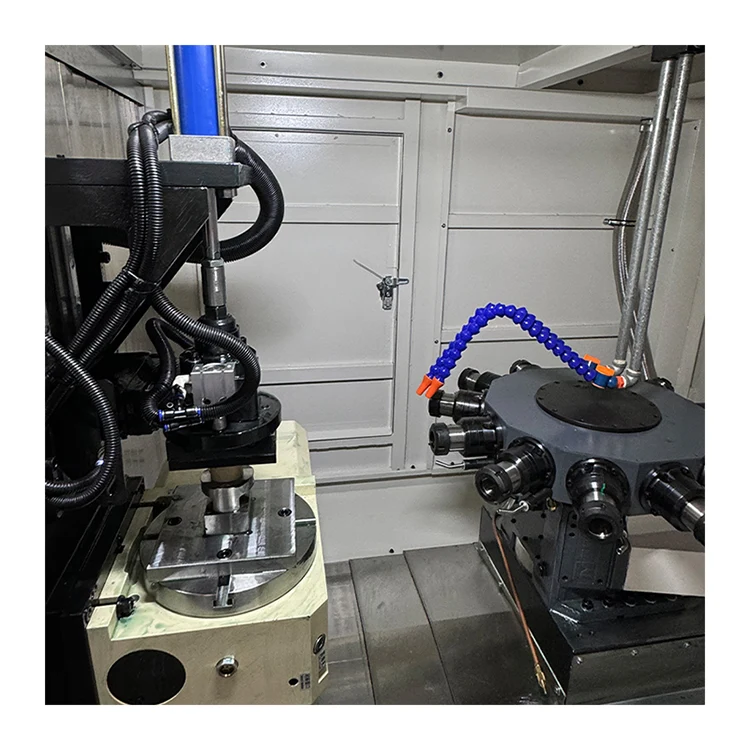

10	Torreta giratoria	12 husillos	1
11	Potencia del servomotor del husillo	5,5 KW-7,5 KW		Opcional
12	Revoluciones del husillo	0-3000 rpm
13	Interfaz del husillo	ER40
14	Capacidad de perforación (agujero pasante de cobre)	Ф60mm
15	Roscado máximo (cobre)	50×3mm
16	Tiempo de cambio de herramienta de torreta de husillo	0,8 segundos / 180°
17	motor de cambio de herramienta	750W		Cambio de herramienta servo
18	Diámetro máximo de herramienta	120mm
19	Girar el cuarto eje.	YT200R
20	Dimensiones (largo x ancho x alto)	2200×1765×1922mm		Con cubierta de chapa
21	Peso neto	3500KG
22	Longitud máxima de la herramienta (cara del extremo del husillo)	200 mm
23	Blindaje	Cubierta telescópica de acero inoxidable.
24	Sistema CNC	Hust	1	Taiwán
25	sistema hidráulico	Fénix	1	Taiwán
26	Sistema de eliminación de virutas	Eliminación de virutas en espiral	1
27	servomotor	Hust	5
	servohusillo	Alfa 5.5KW	1
	sistema de control electrónico	Contactores Shihlin, relés Omron, fuentes de alimentación Mingwei	1 juego
	interruptor de aire			Shihlin
	contactor			TEJIDO
	Relé térmico			TEJIDO
	Botón			Schneider
	interruptor de encendido			Delta
	Componentes neumáticos			Taiwán AirTAC

Principales parámetros técnicos

Los siguientes parámetros técnicos se aplican a la máquina de torreta CNC horizontal de 12 husillos.

No.	Categoría	Especificación	Observación
1	Carrera máxima del eje X	350 mm
2	Carrera máxima del eje Y	400 mm
3	Carrera máxima del eje Z	300 mm
4	Velocidad de movimiento más rápida X/Y/Z	30 m/min
5	Número de ejes del husillo	12 husillos
6	Diámetro máximo de perforación	60mm	Cobre
7	Diámetro máximo de roscado	M50×3mm
8	Revoluciones del husillo	0-3000 rpm
9	Precisión de posicionamiento del agujero	0,008 mm
10	Precisión de posicionamiento repetida	0,008 mm
11	Dimensiones de la máquina	2200×1765×1922mm
12	Peso de la máquina	3500KG
13	sistema CNC	Hust
14	sistema hidráulico	Fénix
15	Sistema de eliminación de virutas	Eliminación de virutas en espiral
16	Husillo de bolas / Carro lineal	Taiwán Hiwin
17	servomotor	Hust
18	servohusillo	Alfa
19	contactor de CA	siemens
20	Relé	Omrón
21	Tornillo de banco hidráulico	yueli

Estructura y rendimiento de la máquina

La máquina de torreta CNC horizontal de 12 husillos tiene las siguientes características estructurales y de rendimiento.

· Centro de mecanizado sencillo. El control del programa utiliza el sistema de control Taiwan Hust con función de detección para evitar daños al grifo o a la herramienta debido a una falla de la válvula solenoide o del cilindro. Diálogo amigable entre humanos y máquinas para una fácil operación.

· Adecuado para el procesamiento de piezas de lotes grandes y medianos. Sujeción única completada. Alta eficiencia y buena precisión.

· El mecanismo de roscado no necesita reemplazar el tornillo de avance. El tono es estándar. El servomotor principal Beijing CTB con conversión de frecuencia propia mejora la rugosidad de la superficie de la rosca y garantiza la precisión.

· Investigación y desarrollo independientes de componentes del cabezal de potencia. Rectificado de precisión. Buena resistencia al desgaste. Larga vida útil.

· El sistema Hust CNC permite configurar la velocidad de avance según las necesidades. Después de un uso prolongado, el tornillo de avance se desgasta y el sistema tiene función de compensación de herramienta.

· Cada superficie deslizante motorizada utiliza un dispositivo de lubricación automática centralizada para garantizar la vida útil de la máquina herramienta.

· Movimiento de la mesa deslizante accionado por servomotor. Se pueden establecer múltiples coordenadas digitalmente. Alta precisión de posicionamiento. Baja vibración. Respuesta rápida.

· Durante el procesamiento, el estado de la pieza de trabajo se muestra en la pantalla táctil. Función de alarma por averías.

· La protección completamente cerrada garantiza la seguridad personal y mejora el entorno de procesamiento.

Componentes de la estructura principal

La máquina de torreta CNC horizontal de 12 husillos consta de los siguientes componentes estructurales principales.

· Columna: 1 juego

· El 4to eje: 1 juego

· Base: 1 juego

· Sistema electrónico: 1 juego

· Morsa de banco hidráulica: 1 juego

· Sistema de eliminación de virutas: 1 juego

Sistema eléctrico

La máquina de torreta CNC horizontal de 12 husillos utiliza los siguientes componentes eléctricos.

· Válvula solenoide: Taiwán AirTAC. Buena estabilidad. La presión del aire no puede ser inferior a 0,5 MPa.

· Contador de CA: Schneider. Buena estabilidad.

· Relé: Omron. Buena estabilidad.

Sistema de lubricación

Cada cabezal de potencia de la máquina de torreta CNC horizontal de 12 husillos está lubricado con mantequilla, que es fácil de usar y operar, lo que garantiza la vida útil de la superficie lubricante.

No.	Componente	Aceite lubricante	Ciclo de lubricación
1	Lubricación automática	30# aceite para maquinaria	No puede ser más bajo que la superficie estándar
2	Superficie de deslizamiento	30# aceite para maquinaria	Ajustar según sea necesario
3	Cojinete	Grasa de litio ZL-2
4	aceite hidraulico	Aceite hidráulico antidesgaste 46#

Accesorios y documentos estándar

La máquina de torreta CNC horizontal de 12 husillos viene con los siguientes accesorios y documentos.

· Caja de herramientas incluida: Llave de doble boca 17-19, Llave hexagonal 1,5-10 (1 juego).

· Documentos aleatorios: Especificaciones del sistema, manual de operación, instrucciones del controlador (1 copia cada uno).

Preguntas frecuentes

¿Cuál es la interfaz del husillo y la capacidad máxima de perforación?

La interfaz del husillo es ER40. El diámetro máximo de perforación es de 60 mm para orificios pasantes de cobre y el diámetro máximo de roscado es de M50 × 3 mm para cobre.

¿Cuántos husillos tiene la torreta?

La torreta giratoria tiene 12 husillos. El tiempo de cambio de herramienta es de 0,8 segundos por 180 grados.

¿Cuáles son los recorridos de los ejes X, Y y Z?

El recorrido del eje X es de 350 mm, el recorrido del eje Y es de 400 mm y el recorrido del eje Z es de 300 mm. La velocidad máxima de movimiento para todos los ejes es de 30 m/min.
