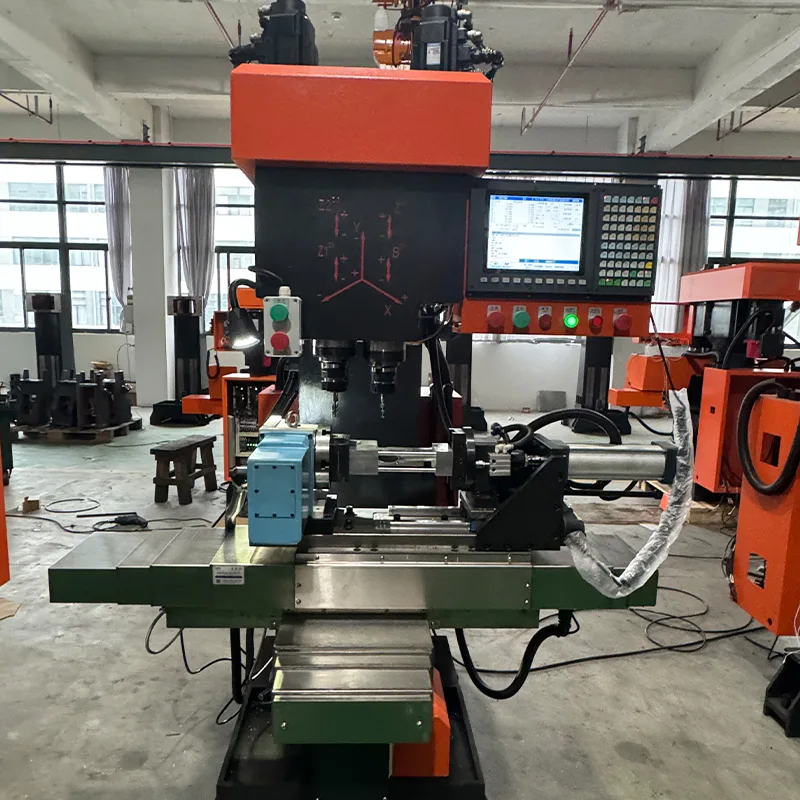

Centro de roscado y perforación con guía lineal tipo abierto

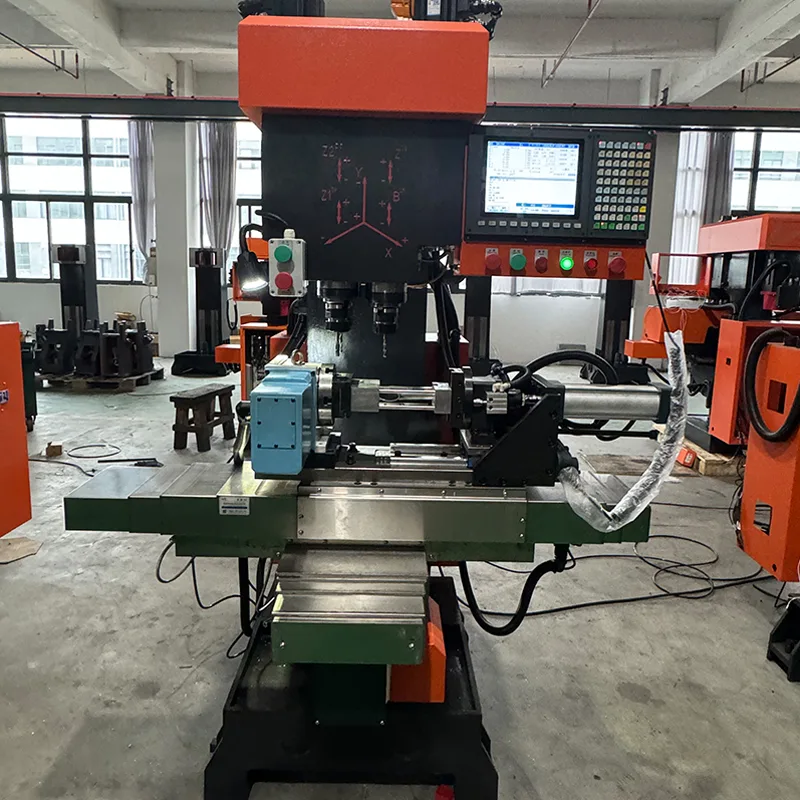

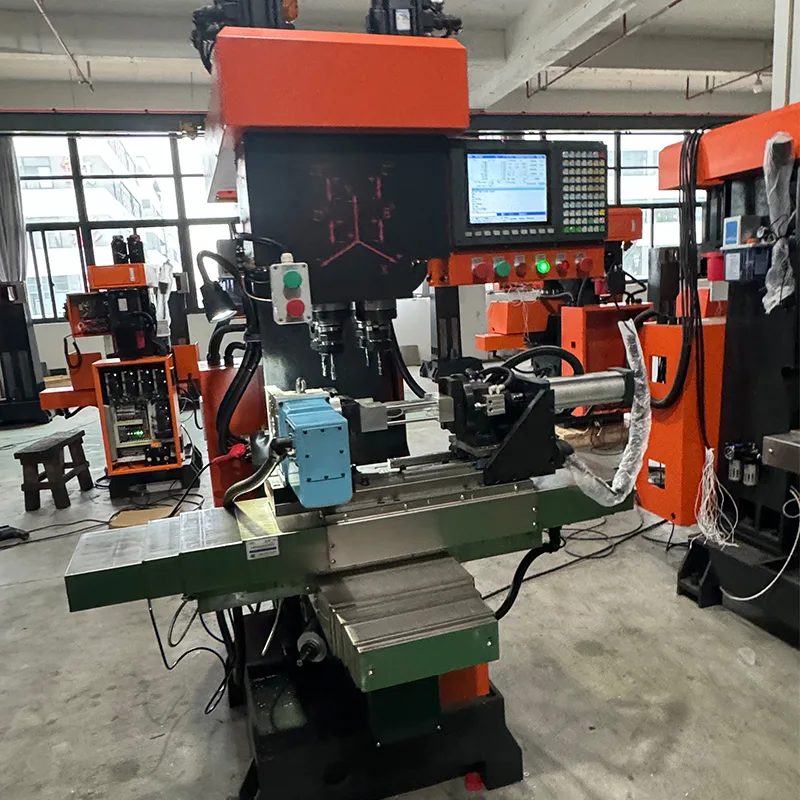

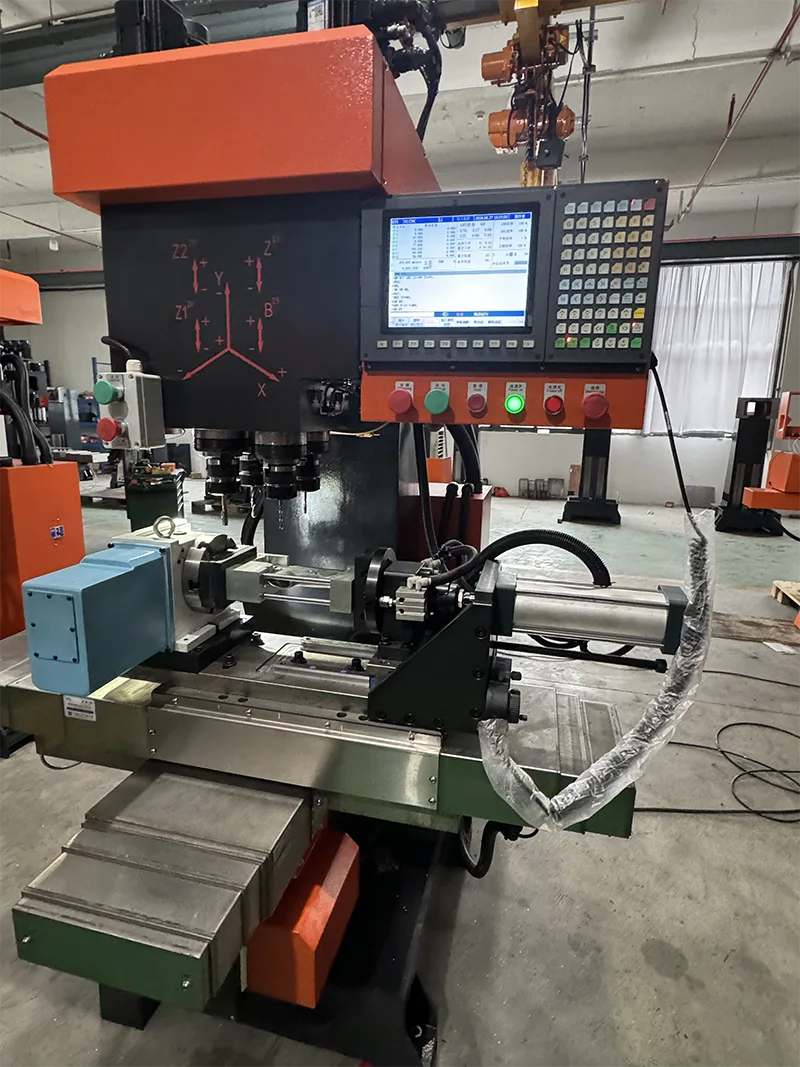

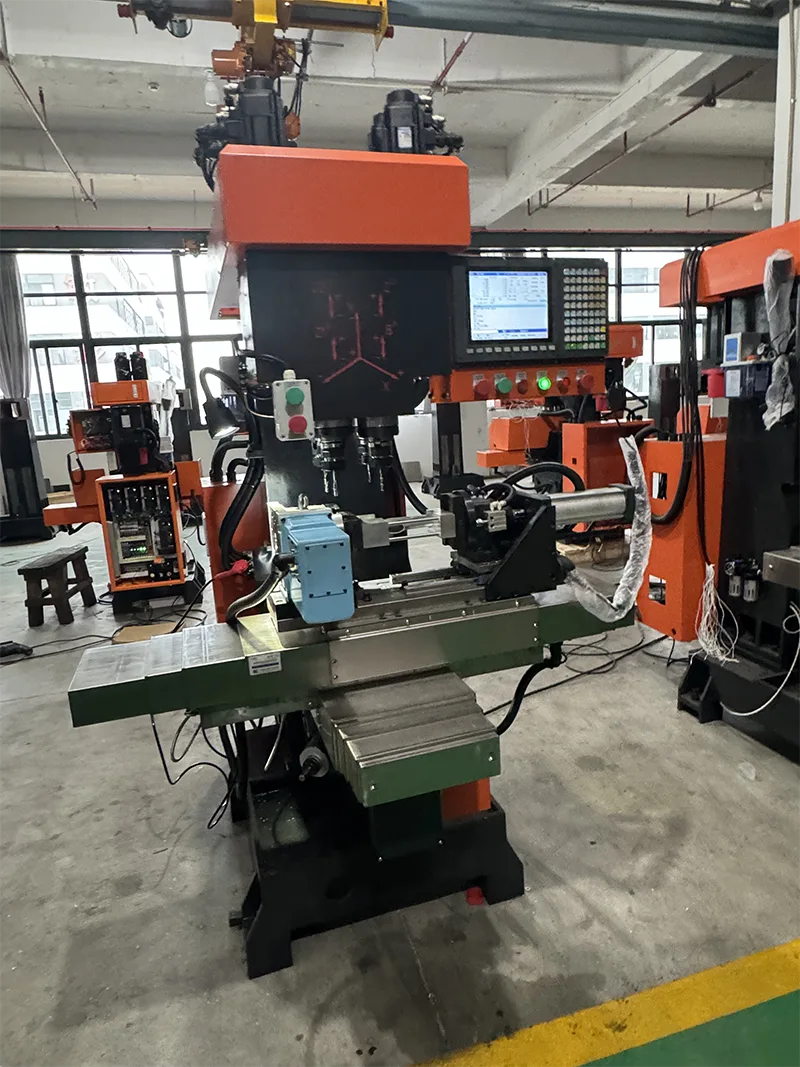

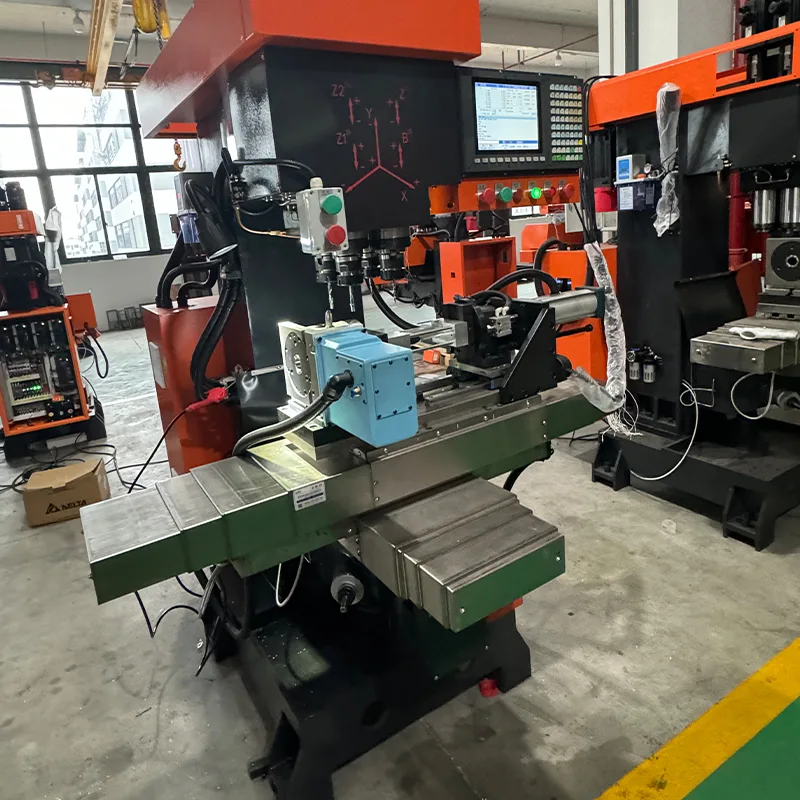

El centro de roscado y perforación con guía lineal ZSK540 de tipo abierto es un centro de roscado y perforación con guía lineal vertical de 4 ejes en configuración de tipo abierto. Este modelo viene sin gabinete de chapa metálica, lo que ofrece un diseño de marco abierto adecuado para aplicaciones donde no se requiere un gabinete completo. La máquina está equipada con un sistema CNC de bus Syntec de Taiwán con pantalla táctil, que presenta una interfaz hombre-máquina fácil de usar para una programación intuitiva y un funcionamiento sencillo. Con la función CNC de 4 ejes, los cuatro ejes pueden realizar operaciones de taladrado, roscado y fresado. El servomotor de husillo de 5,5 KW con convertidor de frecuencia incorporado permite un roscado rígido y una regulación de velocidad continua, lo que garantiza la precisión del mecanizado.

Configuración de la máquina y características estructurales

El centro de roscado y perforación con guía lineal ZSK540 de tipo abierto está construido con las siguientes configuraciones estándar y características estructurales.

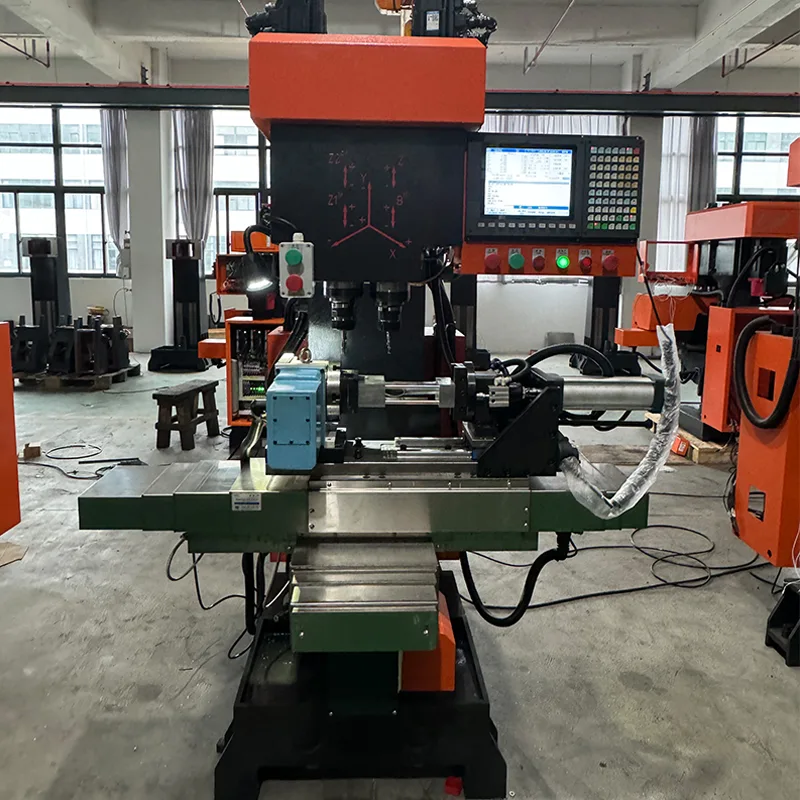

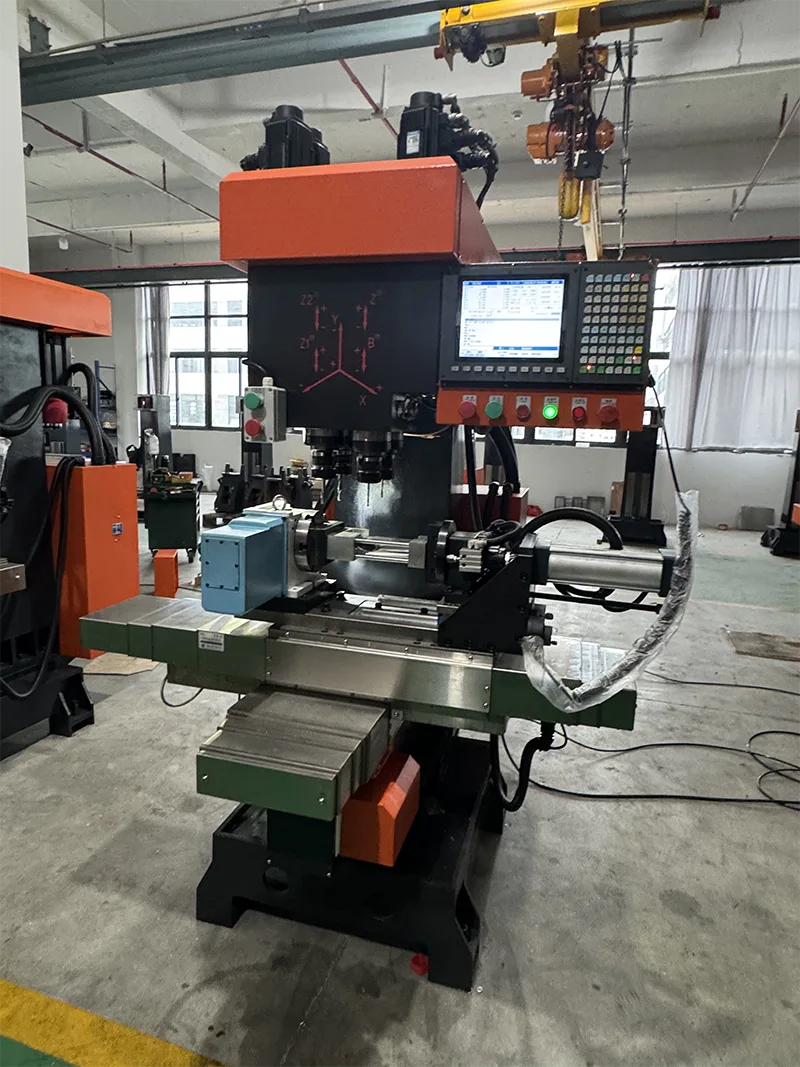

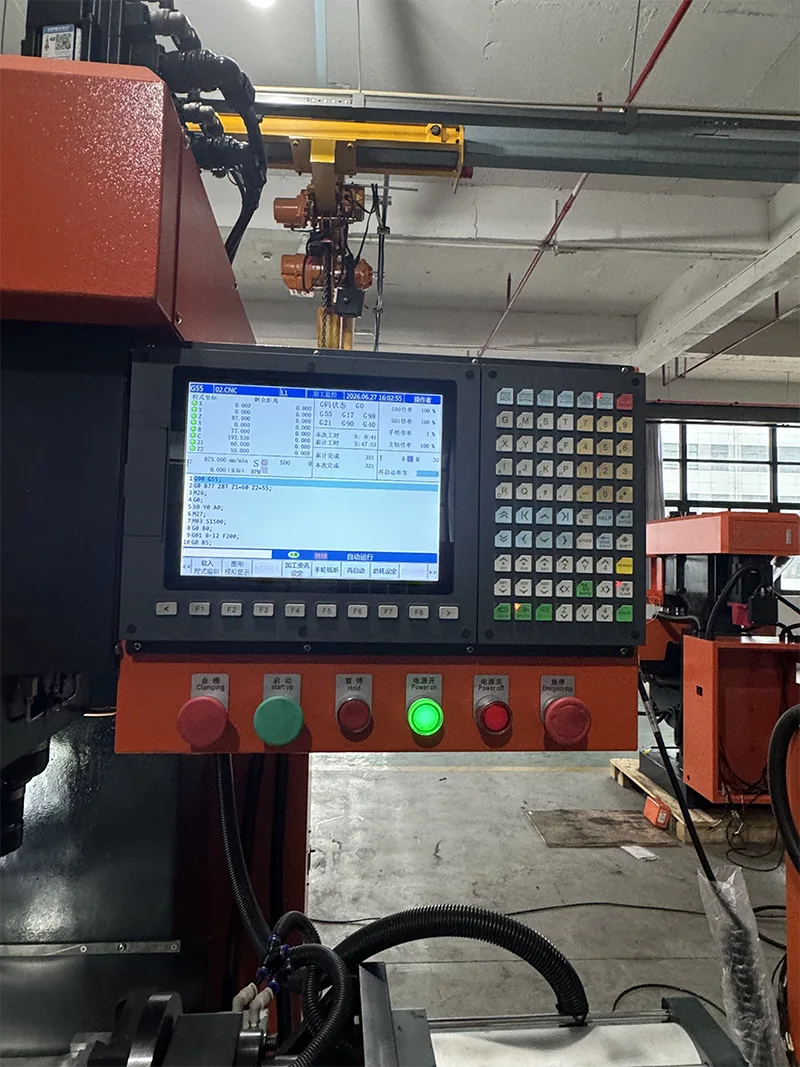

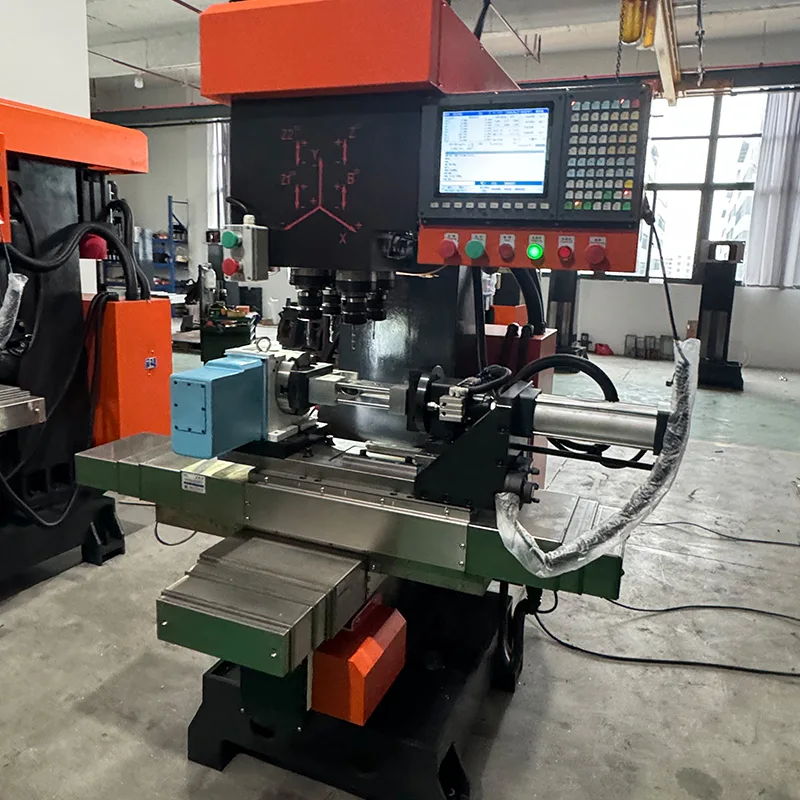

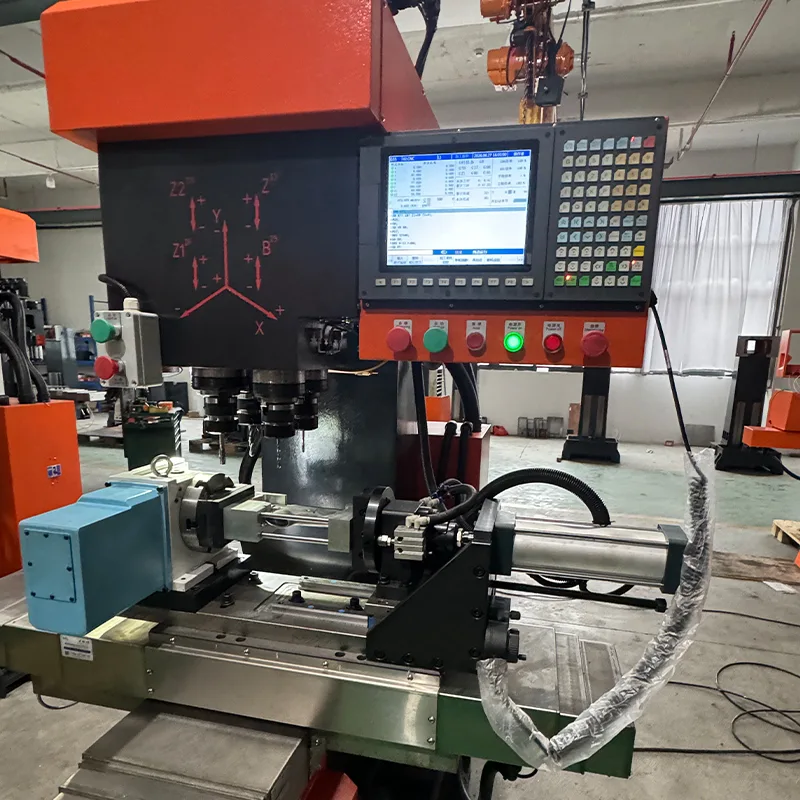

· Sistema CNC: Sistema CNC de bus Taiwan Syntec con pantalla táctil. Interfaz hombre-máquina fácil de usar. Programación intuitiva. Operación sencilla. Rápido de aprender.

· Servosistema: Servomotores Syntec, 5 unidades en total (4 con freno). Servomotor de husillo Huahong de 5,5 KW.

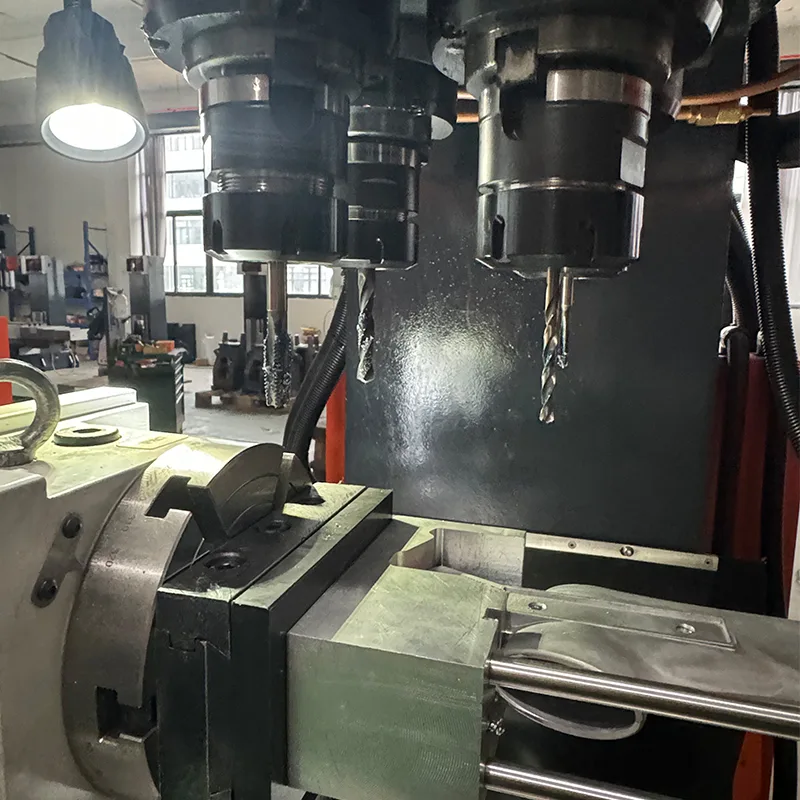

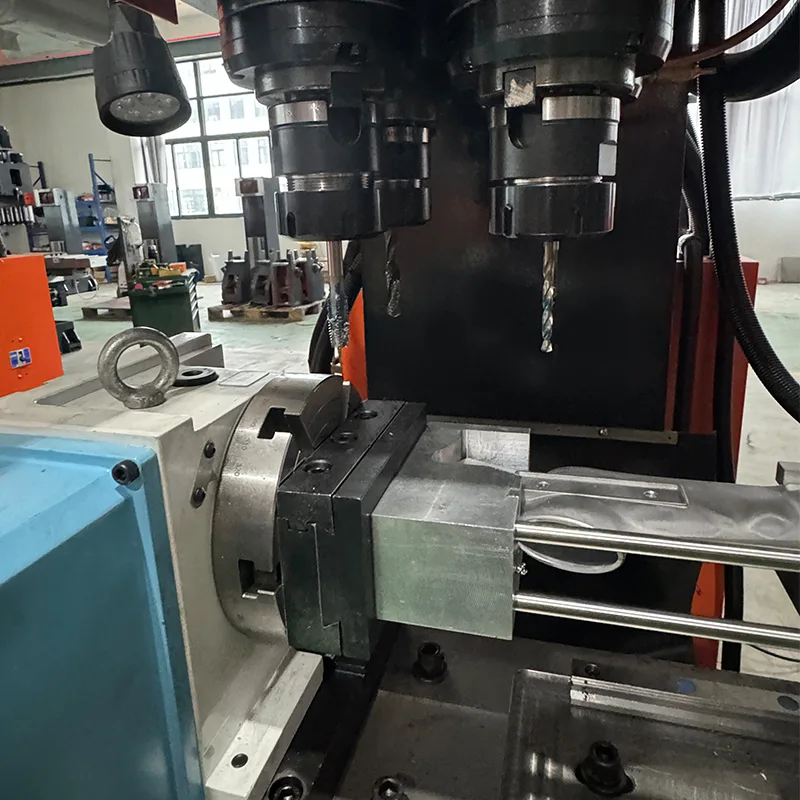

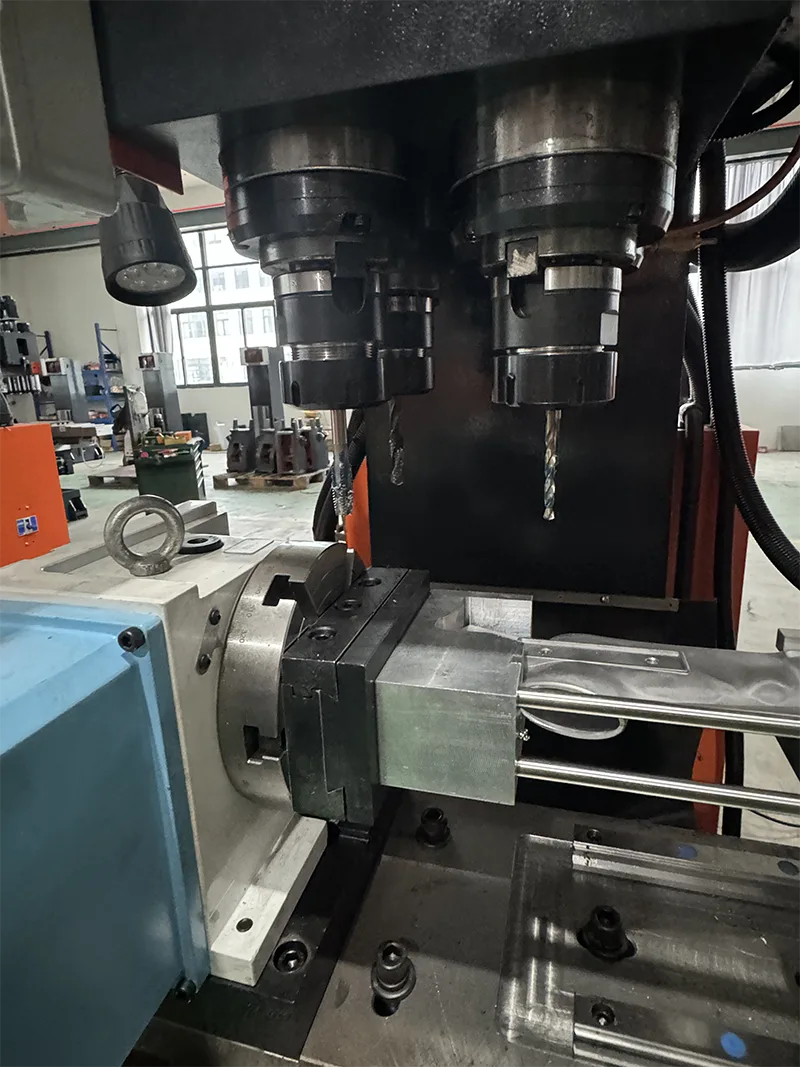

· Husillo: Cono de husillo BT40. Diámetro del manguito del husillo 105 mm. Velocidad del husillo 0-3000 r/min.

· Guías y Husillos de Bolas: Guías lineales Hiwin (6 unidades) y Husillos de bolas Dinghan (3 unidades). Paso del eje Z 10 mm, paso del eje X/Y 16 mm. Soporta cortes pesados.

· Componentes Neumáticos: Componentes neumáticos importados de Corea.

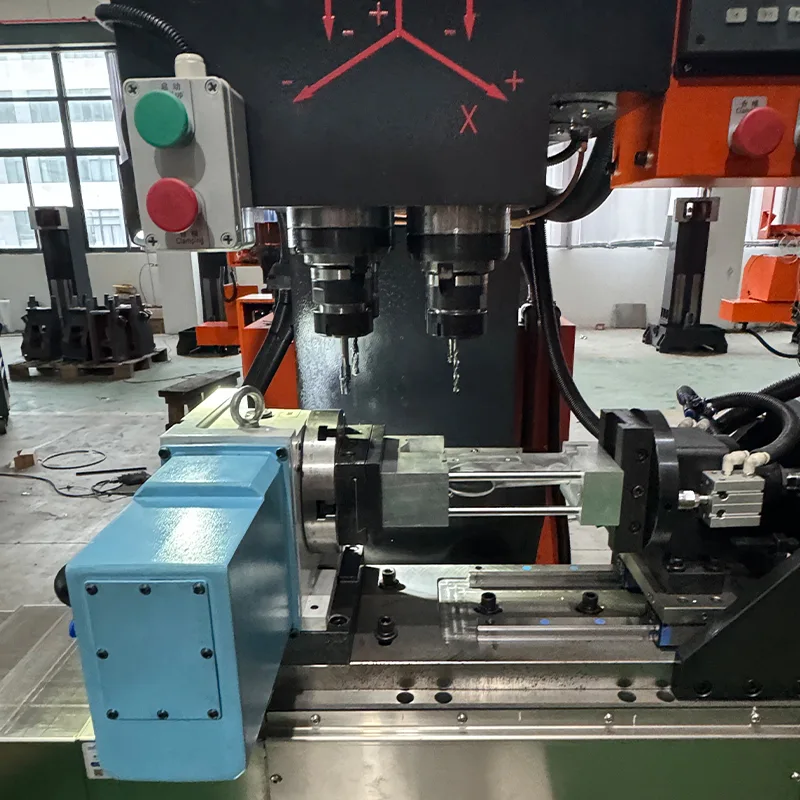

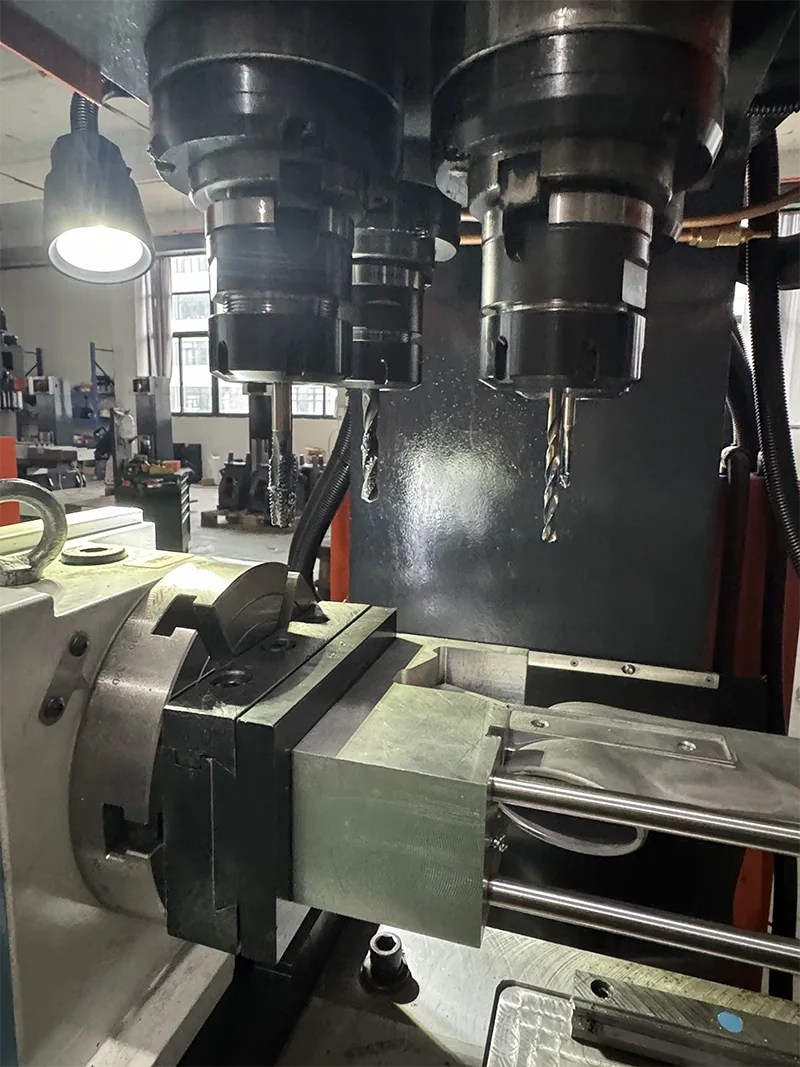

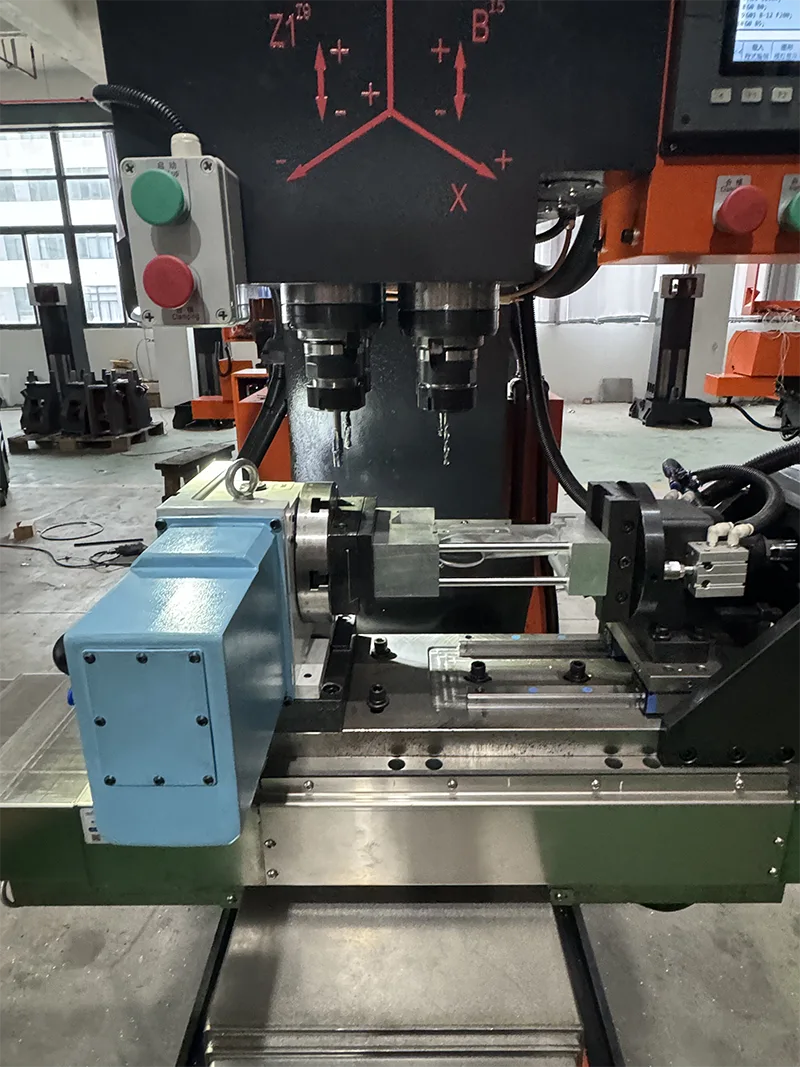

· Cuarto Eje: Equipado con un cuarto eje para taladrar, roscar, fresar y ranurar en diferentes planos.

· Componentes eléctricos: Componentes eléctricos estándar chinos. Depósito de refrigerante incluido.

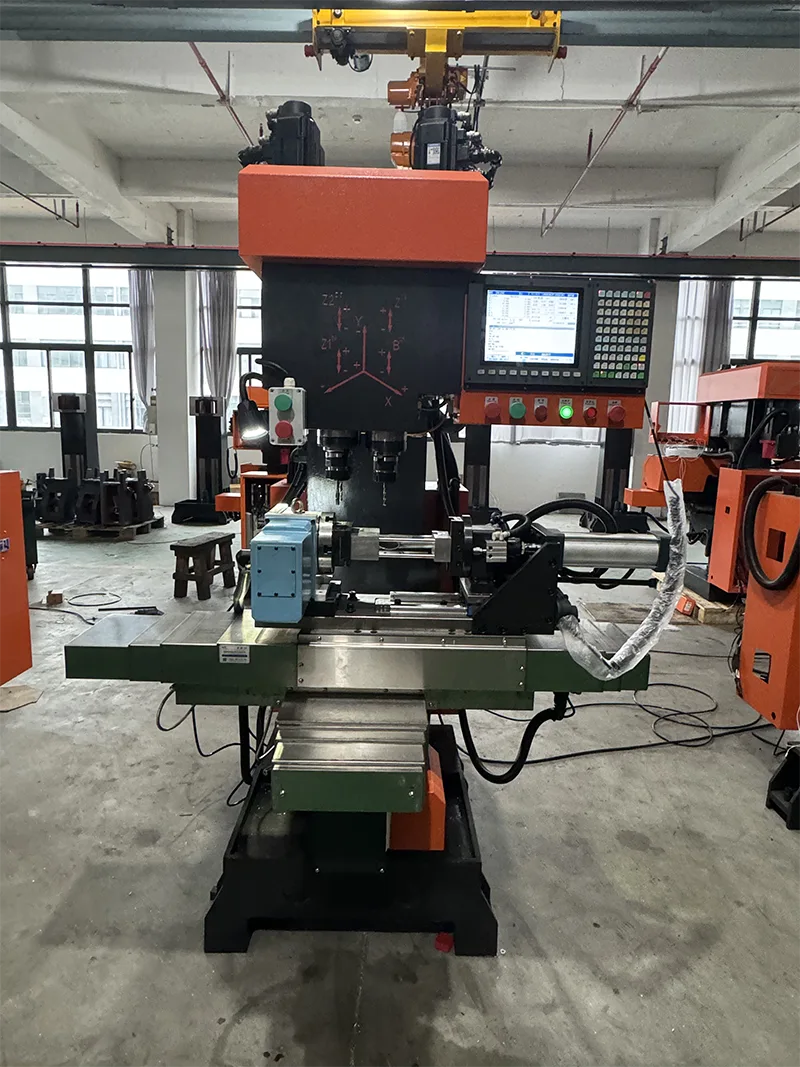

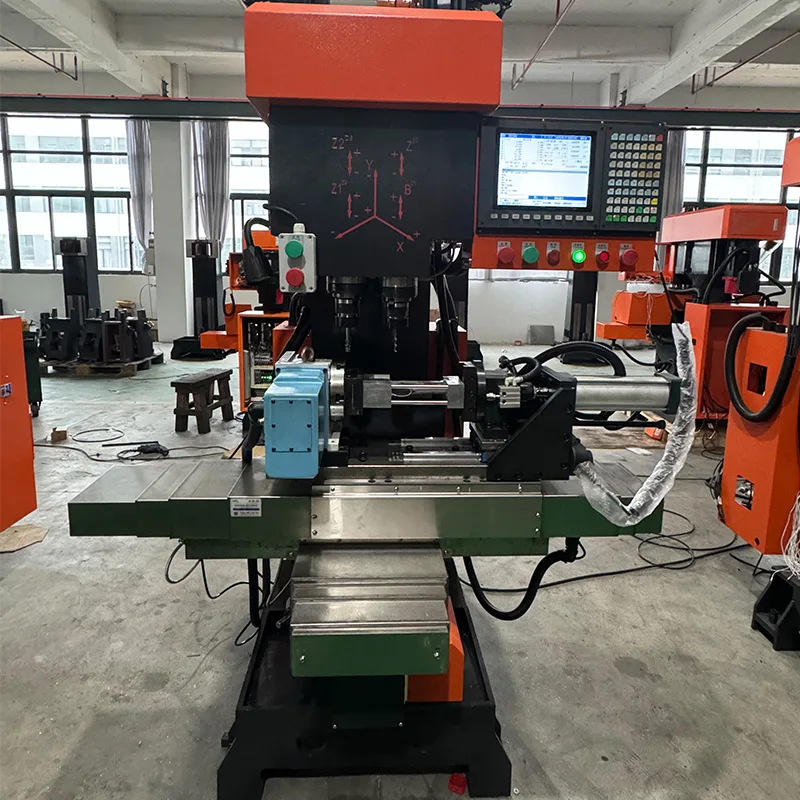

· Diseño de tipo abierto: Sin carcasa de chapa metálica. Estructura de marco abierto para fácil acceso y carga de piezas de trabajo.

Especificaciones técnicas

Los siguientes parámetros técnicos se aplican al centro de roscado y perforación con guía lineal ZSK540 de tipo abierto.

Especificaciones del cuarto eje

El centro de roscado y perforación con guía lineal ZSK540 de tipo abierto está equipado con una unidad de cuarto eje. Se aplican los siguientes parámetros.

Capacidad de mecanizado y ventajas operativas

El centro de roscado y perforación con guía lineal ZSK540 de tipo abierto está diseñado para una producción eficiente con las siguientes capacidades y ventajas.

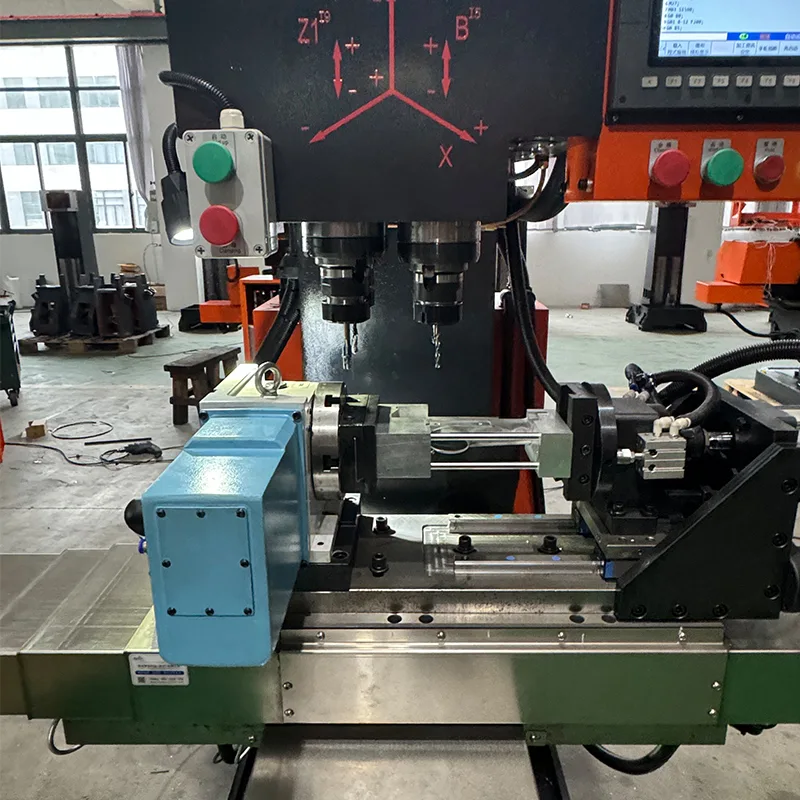

· Mecanizado multieje: la función CNC de 4 ejes permite taladrar, roscar, fresar y ranurar en diferentes planos con el cuarto eje.

· Gran capacidad de corte: la mesa de trabajo y el soporte intermedio con guías lineales de rodillos Hiwin y tornillos de bolas soportan operaciones de corte pesadas.

· Alta precisión: Posicionamiento digital con alta precisión de posicionamiento repetido. Rápida velocidad de ajuste de herramientas.

· Productividad: La operación conveniente permite que un operador opere varias máquinas, lo que reduce los costos de mano de obra y la intensidad de la mano de obra.

· Diseño de tipo abierto: ningún recinto de chapa metálica proporciona un fácil acceso para la carga y el mantenimiento de las piezas de trabajo.

Proceso de fabricación y garantía de calidad

Yueli sigue rigurosos procesos de fabricación y control de calidad para garantizar la confiabilidad y precisión de la máquina.

· Tratamiento del material: Hierro fundido procesado mediante tratamiento de alta temperatura y envejecimiento durante 6 meses.

· Montaje de precisión: Estricto proceso de montaje de guías lineales, husillos de bolas y rodamientos.

· Raspado profesional: raspado de la base del motor, raspado del extremo del husillo y raspado de la superficie de montaje de la columna.

· Inspección de calidad: Detección de errores de paso con medición simultánea de rectitud en direcciones X e Y. Verticalidad del husillo a la mesa de trabajo dentro de 0,01 mm. Perpendicularidad de la guía del eje Z a la mesa dentro de 0,01 mm. Perpendicularidad de la guía del eje X-Y dentro de 0,005 mm.

· Trazabilidad: Producción científica con sistema de control de calidad totalmente trazable.

Campos de aplicación

El centro de roscado y perforación con guía lineal ZSK540 de tipo abierto es adecuado para operaciones de corte de metales en múltiples industrias atendidas por Yueli.

· Materiales: Cobre, aluminio, aleación de zinc, acero.

· Artículos sanitarios – componentes y accesorios de fontanería.

· Válvulas de protección contra incendios – cuerpos y componentes de válvulas.

· Hardware: hardware de control de puertas, hardware eléctrico.

· Piezas de automoción: componentes de motor, accesorios para motocicletas.

· Aeroespacial – componentes de precisión.

· Fabricación de máquinas – piezas de maquinaria en general.

Preguntas frecuentes

¿Cuál es la diferencia entre este modelo y la versión cerrada?

Este modelo no tiene cerramiento de chapa. Es una configuración de tipo abierto.

¿Cuál es el cono del husillo y la capacidad máxima de perforación?

Cono de husillo BT40. El diámetro máximo de perforación es de 50 mm. El diámetro máximo de roscado es de 50 mm.

¿Cuáles son los recorridos de los ejes X e Y?

El recorrido del eje X es de 400 mm. El recorrido del eje Y es de 280 mm.

¿De qué marca son las guías lineales y los husillos de bolas?

Guías lineales y husillos de bolas Hiwin. Sistema CNC Syntec de Taiwán. Componentes neumáticos importados de Corea.

¿Para qué industrias es adecuada esta máquina?

Artículos sanitarios, válvulas de protección contra incendios, ferretería, ferretería eléctrica, aeroespacial, fabricación de maquinaria, repuestos para automóviles.
