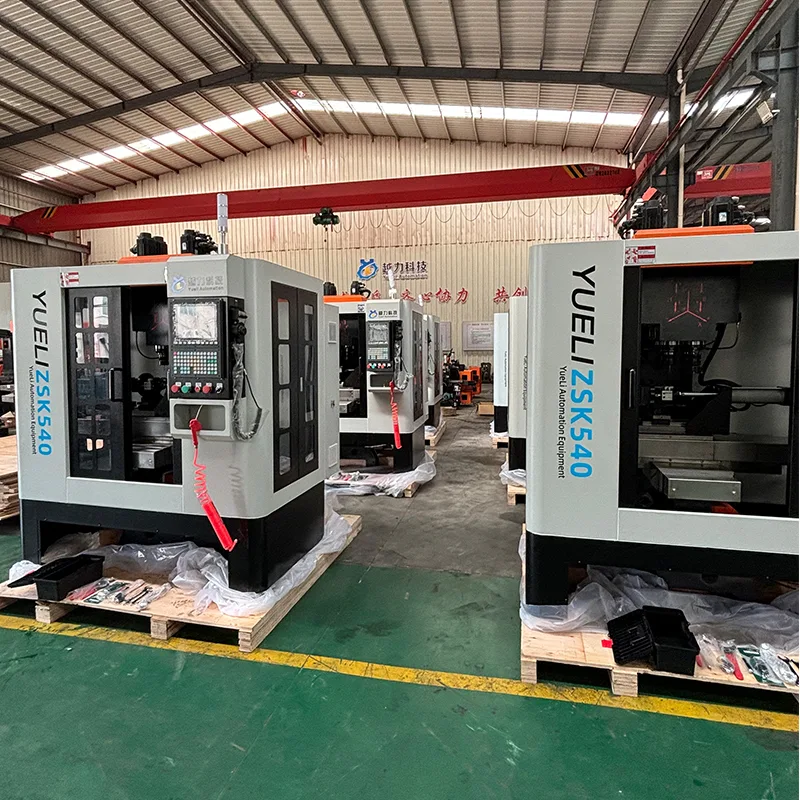

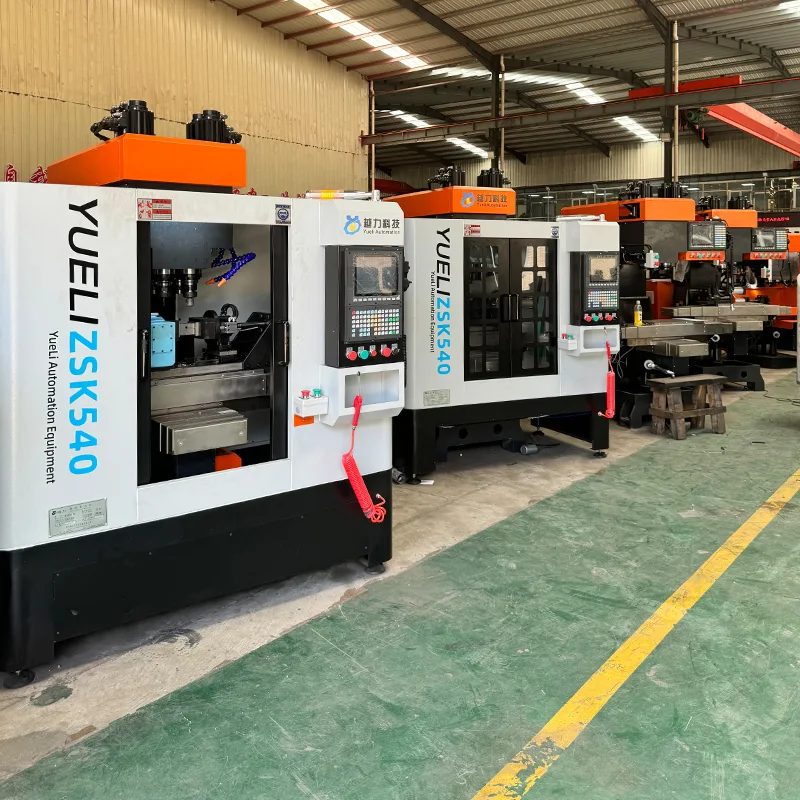

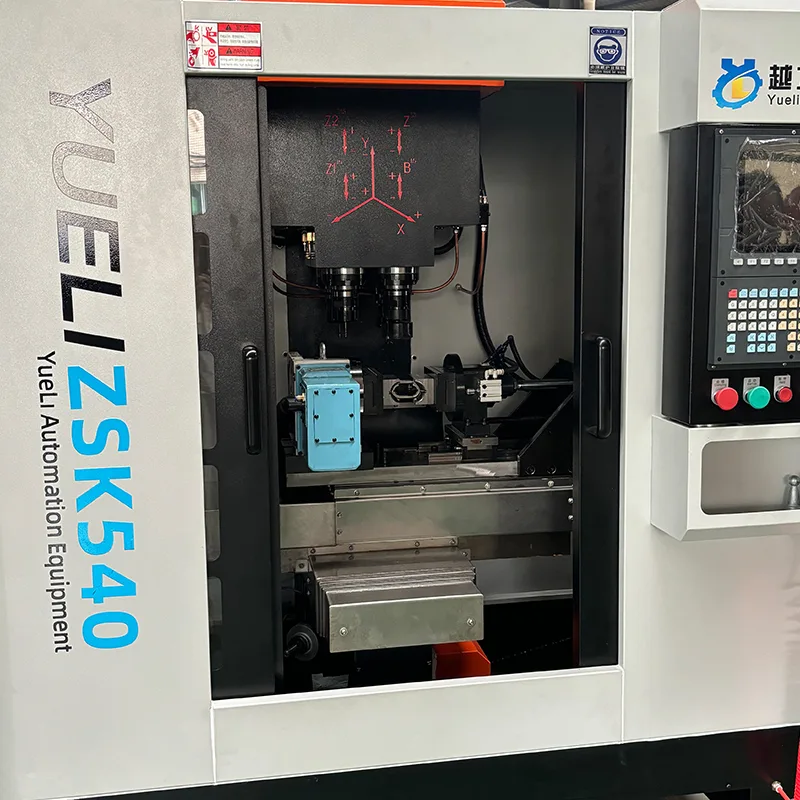

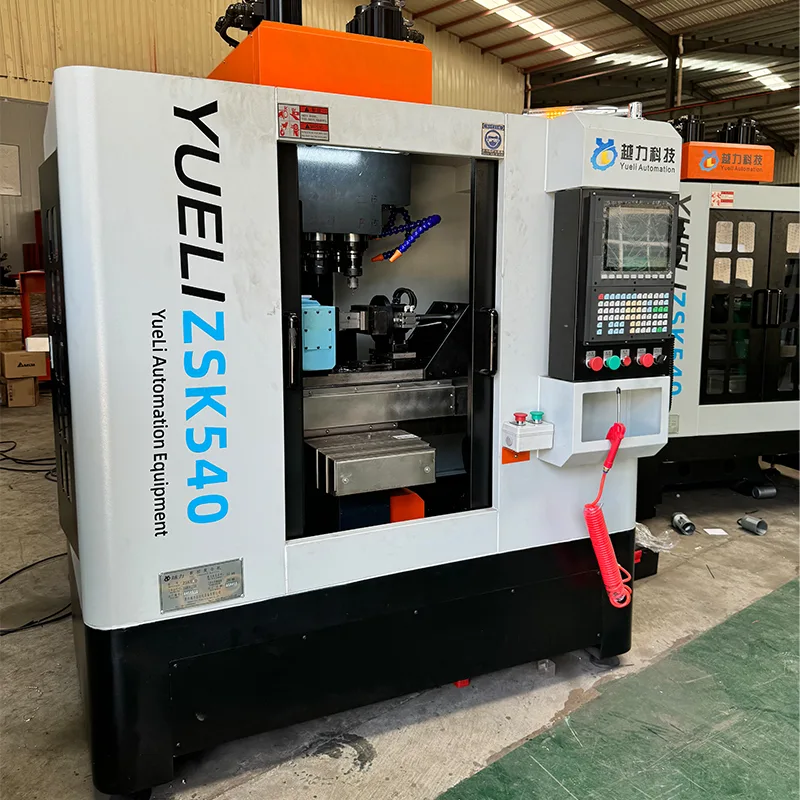

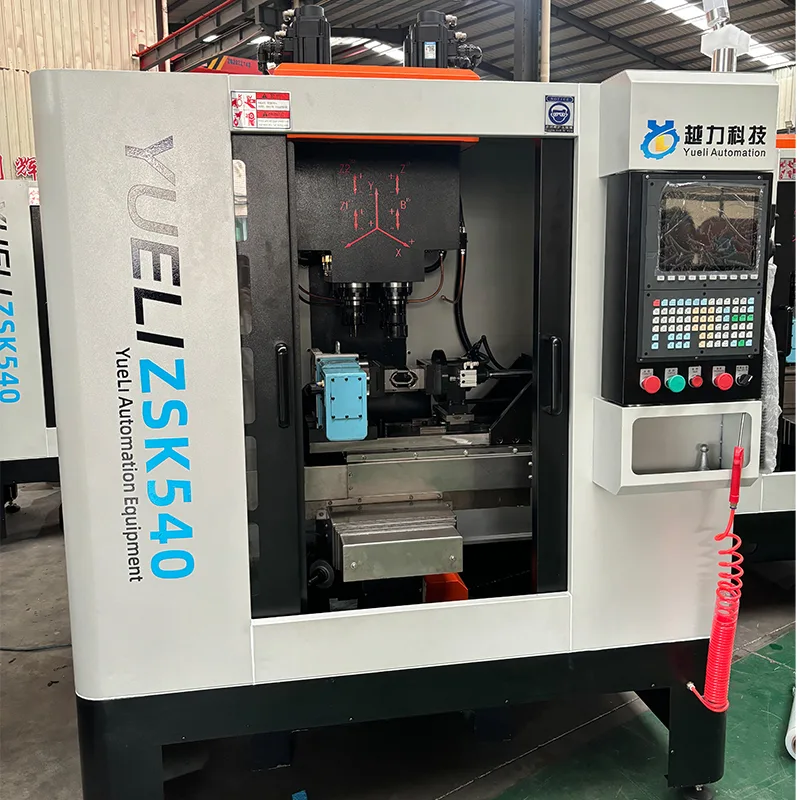

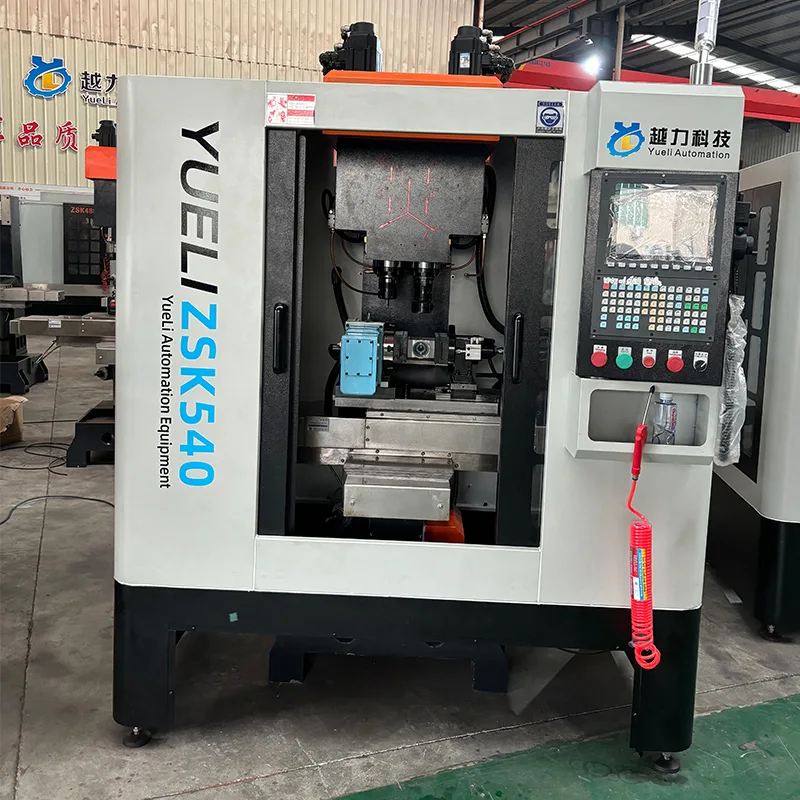

Centro de roscado y perforación vertical de 4 ejes

Centro de taladrado y roscado vertical Yueli ZSK540-A de 4 ejes. Sistema CNC de bus Taiwan Syntec con pantalla táctil. Interfaz hombre-máquina. Diálogo fácil de usar. Programación intuitiva. Operación sencilla. Rápido de aprender. Función CNC de 4 ejes: los cuatro ejes pueden taladrar, roscar y fresar. Alimentación por husillo de bolas Hiwin. Servomotor de husillo de 5,5 KW. Golpeteo rígido. Convertidor de frecuencia incorporado. Regulación de velocidad continua. Garantiza la precisión del mecanizado. Equipado con cuarto eje. Completa taladrado, roscado, fresado y ranurado en diferentes planos. Componentes neumáticos importados de Corea. Mesa de trabajo y soporte intermedio con guías lineales de rodillos Hiwin y husillos de bolas. Soporta cortes pesados. Posicionamiento digital. Alta precisión de posicionamiento repetido. Ajuste rápido de herramientas. Operación conveniente. Un operador puede operar varias máquinas. Reduce los costos laborales y reduce la intensidad del trabajo. Recinto completo. Mantiene el taller limpio.

Ventajas principales

El centro de perforación y roscado vertical de 4 ejes ZSK540-A incorpora las siguientes características clave para garantizar un rendimiento estable y un funcionamiento eficiente.

· Sistema CNC de bus Taiwan Syntec con pantalla táctil. Interfaz hombre-máquina fácil de usar. Programación intuitiva. Operación sencilla. Rápido de aprender.

· Función CNC de 4 ejes: los cuatro ejes pueden taladrar, roscar y fresar. Alimentación por husillo de bolas Hiwin. Servomotor de husillo de 5,5 KW. Golpeteo rígido. Convertidor de frecuencia incorporado. Regulación de velocidad continua. Garantiza la precisión del mecanizado.

· Equipado con cuarto eje. Completa taladrado, roscado, fresado y ranurado en diferentes planos.

· Componentes neumáticos importados de Corea.

· Mesa de trabajo y soporte intermedio con guías lineales de rodillos Hiwin y husillos de bolas. Soporta cortes pesados.

· Posicionamiento digital. Alta precisión de posicionamiento repetido. Ajuste rápido de herramientas.

· Operación conveniente. Un operador puede operar varias máquinas. Reduce los costes laborales y la intensidad de la mano de obra.

· Cerramiento completo. Mantiene el taller limpio.

Especificaciones técnicas

Los siguientes parámetros técnicos se aplican al centro de taladrado y roscado vertical de 4 ejes ZSK540-A.

Lista de configuración principal

Los siguientes componentes son estándar en el centro de taladrado y roscado vertical de 4 ejes ZSK540-A.

Especificaciones del cuarto eje

La máquina está equipada con un cuarto eje. Los siguientes parámetros se aplican a la unidad del cuarto eje.

Proceso de fabricación y control de calidad.

Yueli sigue un proceso de fabricación estructurado para garantizar la calidad de la máquina.

· Hierro fundido procesado mediante tratamiento de alta temperatura y envejecimiento durante 6 meses.

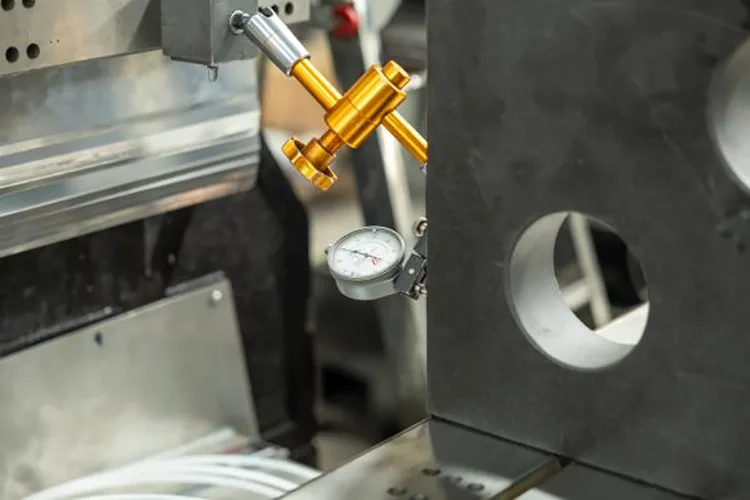

· Proceso de montaje de precisión: montaje de guía lineal, montaje de husillo de bolas, montaje de rodamientos.

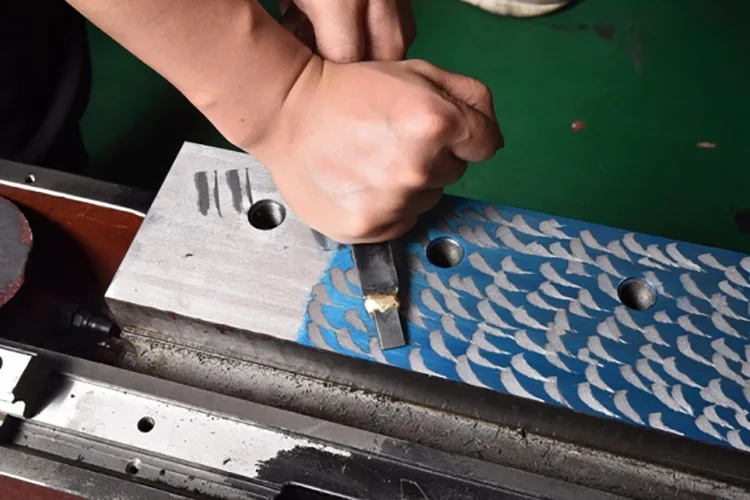

· Proceso de raspado profesional: raspado de la base del motor, raspado del extremo del husillo, raspado de la superficie de montaje de la columna.

· Producción científica con sistema de control de calidad totalmente trazable.

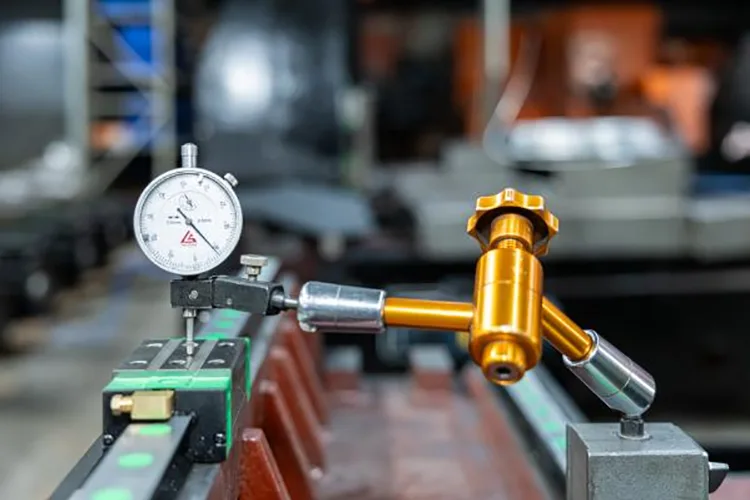

Estándares de inspección de calidad

Yueli realiza inspecciones de calidad exhaustivas en cada máquina.

· Detección de error de paso: detecta simultáneamente la rectitud en las direcciones X e Y.

· Valida la precisión del mecanizado y montaje de todos los componentes.

· Mide la precisión de posicionamiento real y la precisión de posicionamiento repetido.

· Verticalidad del husillo a la mesa de trabajo: dentro de 0,01 mm.

· Perpendicularidad de la guía del eje Z a la mesa: dentro de 0,01 mm.

· Perpendicularidad de la guía del eje X-Y: dentro de 0,005 mm.

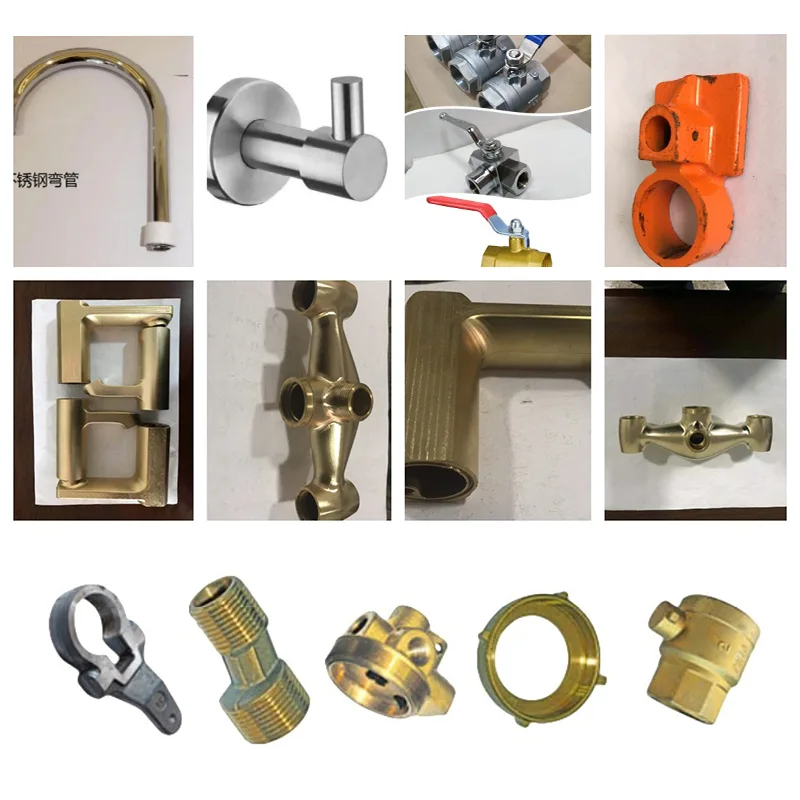

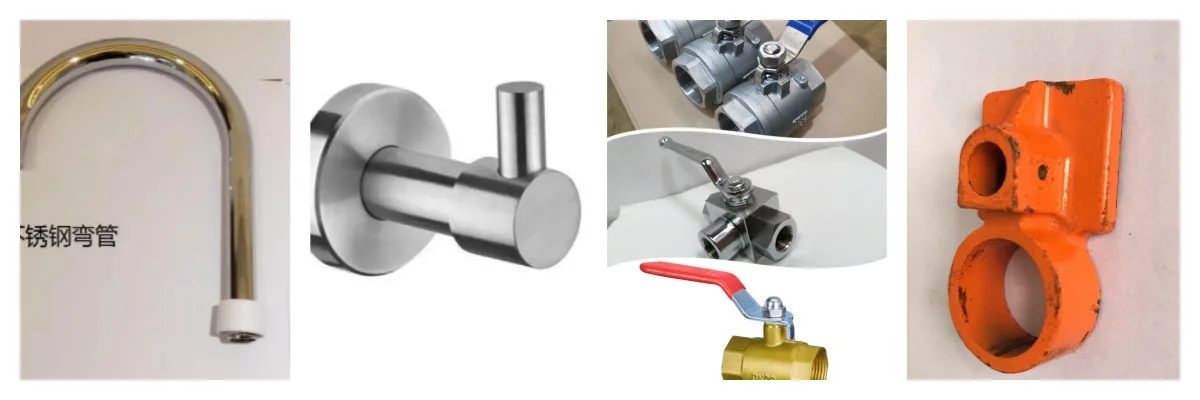

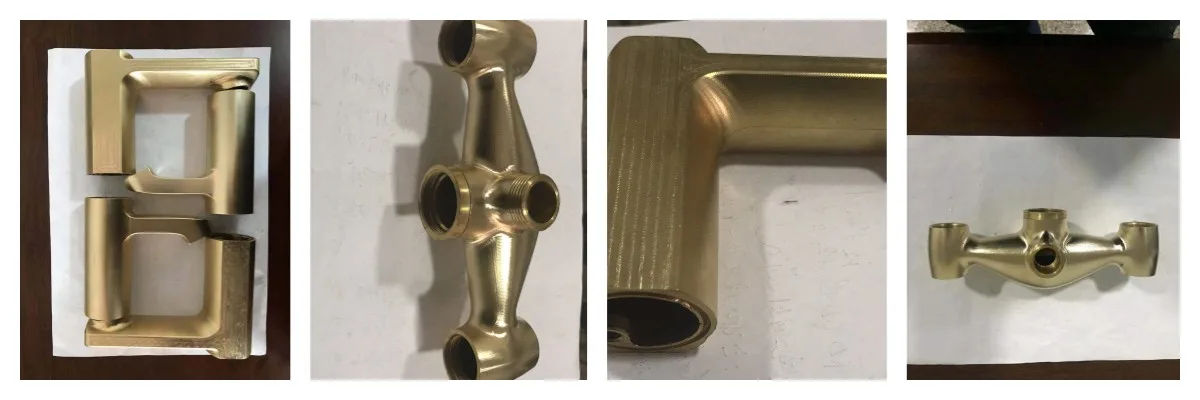

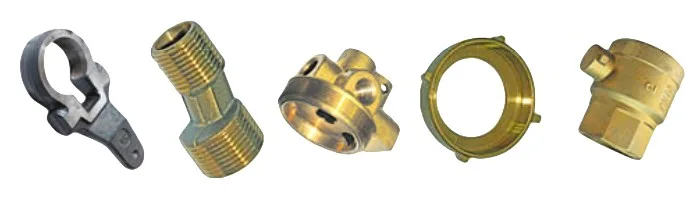

Campos de aplicación

El centro de taladrado y roscado vertical de 4 ejes ZSK540-A es adecuado para diversas operaciones de corte de metales.

· Materiales: cobre, aluminio, aleación de zinc, acero.

· Aparatos sanitarios, válvulas contra incendios, herrajes de control de puertas.

· Ferretería para electrodomésticos, contadores de agua, repuestos para automóviles.

· Componentes aeroespaciales.

Acerca de Quanzhou Yueli Automation Equipment Co., Ltd.

Quanzhou Yueli Automation Equipment Co., Ltd. fue fundada en 2013. La empresa está ubicada en Nan'an, Fujian, China. Es una empresa de producción privada dirigida por máquinas compuestas de perforación y roscado, centros de perforación y roscado y centros de proceso de perforación y roscado.

· Fundada en 2013, ubicada en Nan'an, Fujian.

· Productos principales: máquinas compuestas de taladrado, roscado, centros de proceso de taladrado, roscado y fresado.

· Sirve: artículos sanitarios, válvulas de protección contra incendios, herrajes de control de puertas, repuestos para automóviles, aeroespacial, fabricación de maquinaria.

· Desarrollado desde la fabricación de ensamblaje hasta I+D, producción, ventas e integración de servicios.

· Posee máquinas rectificadoras de rieles de pórtico CNC, mandrinadoras, fresadoras, excavadoras, máquinas compuestas de pulido y otros equipos de prueba.

· La red de ventas cubre más de 20 provincias de China y exporta a más de 30 países.

Preguntas frecuentes

¿Cuál es el cono del husillo y el diámetro máximo de perforación?

Cono de husillo BT40. El diámetro máximo de perforación es de 50 mm. El diámetro máximo de roscado es de 50 mm.

¿Cuál es la velocidad del husillo y la potencia del motor?

El rango de velocidad del husillo es de 0 a 3000 r/min. La potencia del motor del husillo es de 5,5 KW.

¿Qué es la indexación del cuarto eje y la precisión de repetición?

La precisión de la indexación es de 20 segundos. La precisión de repetición es de 4 segundos.

¿Cuál es la marca del sistema CNC, guías y husillos de bolas?

Sistema CNC Syntec de Taiwán. Guías lineales y husillos de bolas Hiwin. Componentes neumáticos importados de Corea.

¿Para qué materiales e industrias es adecuada esta máquina?

Cobre, aluminio, aleación de zinc, acero. Artículos sanitarios, válvulas de protección contra incendios, herrajes para control de puertas, herrajes para electrodomésticos, medidores de agua, repuestos para automóviles, sector aeroespacial.

Quanzhou Yueli Automation Equipment Co., Ltd. – Nan'an, Fujian, China – Fundada en 2013
