Abstracto

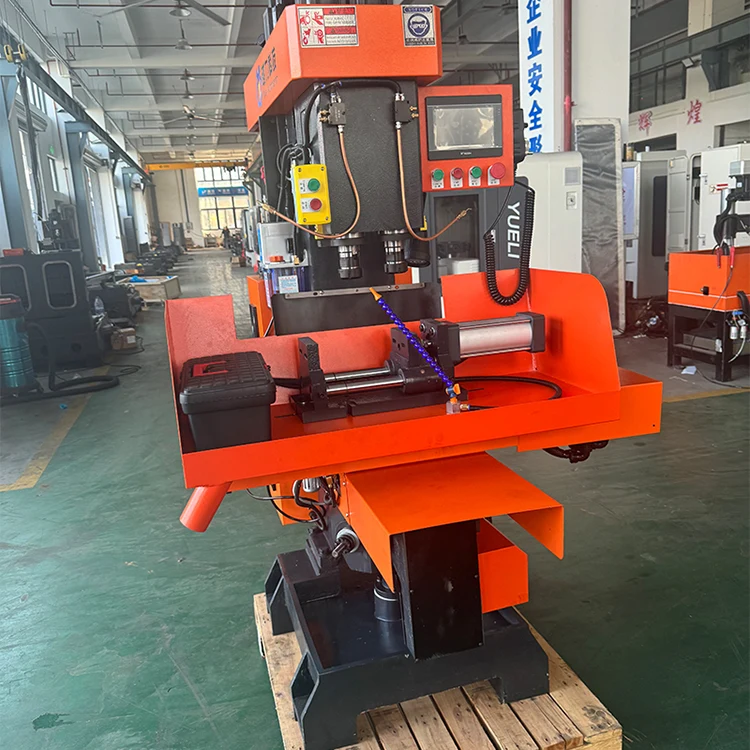

La fabricación de precisión moderna persigue continuamente una mayor consistencia dimensional y menos ciclos de sujeción para piezas mecánicas complejas.Máquina compuesta vertical de doble ejeintegra control de movimiento multieje y funciones de mecanizado mixto dentro de un marco de máquina, lo que reduce el reposicionamiento repetido de la pieza de trabajo durante los ciclos de producción. Este contenido explora sus características estructurales, capacidades principales de mecanizado, tipos de piezas de trabajo adecuadas, consideraciones operativas y consejos prácticos de configuración para ingenieros de fabricación y técnicos de taller.
Tabla de contenido: haga clic en cada elemento para ir a la sección correspondiente
- 1. Disposición estructural y lógica de mecanizado integrada
- 2. Rendimiento básico y especificaciones técnicas
- 3. Ventajas para piezas de trabajo complejas de precisión
- 4. Campos de aplicación de producción comunes
- 5. Configuración de la máquina y mejores prácticas operativas diarias
- 6. Preguntas frecuentes
- 7. Consulta de soporte técnico
1. Disposición estructural y lógica de mecanizado integrada
Las máquinas herramienta tradicionales suelen separar los procesos de torneado, fresado y taladrado en equipos independientes. Las piezas de trabajo deben desmontarse, realinearse y sujetarse varias veces cuando se requiere mecanizado de múltiples funciones. Cada paso de nuevo sujeción introduce una posible desviación posicional y extiende los ciclos generales de procesamiento.Máquina compuesta vertical de doble ejereúne diferentes operaciones de corte en un solo entorno de trabajo, completando el mecanizado de diversas funciones sin manipulación repetida de piezas.
La estructura del marco vertical ofrece rigidez mecánica estable contra la vibración de la fuerza de corte. Dos ejes servoaccionados coordinados apoyan el movimiento sincronizado durante las trayectorias de corte compuestas. El mecanismo de cambio de herramientas permite cambiar entre diferentes herramientas de corte dentro de un ciclo de programa, cubriendo tareas de torneado de perfiles exteriores, fresado frontal, taladrado y roscado para una sola configuración de fijación de pieza de trabajo. La unidad de control CNC avanzada interpreta programas complejos de código G para coordinar la velocidad del husillo, la velocidad de avance y el movimiento de dos ejes de forma sincrónica.
El refuerzo del bastidor de la máquina y los componentes de amortiguación de vibraciones suprimen la resonancia generada durante el corte con cargas pesadas. Este diseño mecánico mantiene una precisión posicional estable incluso en ciclos de producción continuos y prolongados. Los operadores pueden cargar materias primas en bruto una vez y terminar la mayoría de las características geométricas requeridas antes de descargar los componentes terminados.
- Marco rígido vertical para un mejor rendimiento antivibración.
- Servoejes duales sincronizados para trayectorias de corte compuestas
- Cambio automático de múltiples herramientas dentro de un ciclo de sujeción
- Control CNC unificado para programación coordinada de múltiples movimientos
- Minimiza el desmontaje y realineación repetidos de la pieza de trabajo
- Tamaño compacto en comparación con la implementación de múltiples máquinas herramienta separadas
2. Rendimiento básico y especificaciones técnicas
La precisión del mecanizado, el rango de carrera y los parámetros del husillo definen la capacidad del mundo real para las máquinas herramienta compuestas. Seleccionar el equipo adecuado requiere hacer coincidir los límites de recorrido de la máquina, la salida del husillo y la resolución de posicionamiento con las dimensiones de la pieza de trabajo y la dureza del material. Los parámetros clave determinan directamente qué tipos de componentes se pueden completar dentro del flujo de trabajo de una sola configuración.
La precisión del posicionamiento y la precisión del posicionamiento repetido son indicadores críticos para la consistencia de los componentes del lote. Los pares de guías lineales de alta precisión y los codificadores de alta resolución admiten un movimiento estable del eje. La unidad de husillo proporciona suficiente torque para cortar metal en acero aleado, acero inoxidable, aluminio y otros materiales de ingeniería comunes. Los subsistemas auxiliares incluyen un mecanismo de extracción de virutas, circulación de lubricación y suministro de fluido refrigerante para mantener el funcionamiento continuo del taller.
| Artículo de rendimiento | Rango de parámetros típico | Valor funcional |
|---|---|---|
| Configuración del eje principal | Servohusillo de alto par | Maneje tareas de corte pesado con materiales duros |
| Precisión de posicionamiento del eje | Tolerancia a nivel de micras | Garantice una producción dimensional consistente para lotes |
| Dimensión máxima de la pieza de trabajo | Personalizable según modelo de cuadro. | Adaptarse a diferentes requisitos de tamaño de espacios en blanco |
| Capacidad de herramienta automática | Múltiples estaciones de herramientas | Realice el cambio automático de herramientas de proceso mixto |
| Enfriamiento y lubricación | Sistema de suministro de fluido circulante | Reduzca el desgaste de la herramienta y controle la temperatura de la zona de corte |
| Sistema de control | Controlador CNC especializado | Admite la compilación de programas complejos de mecanizado compuesto |
3. Ventajas para piezas de trabajo complejas de precisión
Muchas piezas mecánicas complejas contienen al mismo tiempo superficies cilíndricas coaxiales, ranuras frontales, grupos de agujeros distribuidos y perfiles de fresado. Si se producen en equipos separados, se acumularán errores de posicionamiento en cada operación de sujeción.Máquina compuesta vertical de doble ejeelimina la mayoría de los pasos intermedios de re-sujeción y mantiene una referencia de referencia unificada para todas las funciones mecanizadas.
La manipulación reducida de la pieza de trabajo también reduce los riesgos de rayado o deformación de la superficie causados por la fuerza de sujeción repetida. Para la producción por lotes, una referencia de datos estable ayuda a reducir la variación dimensional general entre las piezas terminadas. Los ingenieros pueden compilar programas de procesamiento completos que cubran todas las características requeridas, de modo que la máquina ejecute toda la secuencia automáticamente después de cargar la pieza de trabajo.
Vale la pena señalar que el mecanizado de compuestos no se adapta a todos los escenarios de piezas de trabajo. Es posible que las piezas extremadamente grandes o las piezas que requieren operaciones de conformado no estándar muy especiales aún necesiten procesamiento suplementario en equipos auxiliares. Los técnicos del taller deben evaluar las especificaciones del dibujo de la pieza antes de confirmar el flujo de trabajo del procesamiento.
4. Campos de aplicación de producción comunes
Los equipos con capacidad de mecanizado de compuestos se utilizan ampliamente en múltiples sectores de fabricación de precisión. Los talleres de componentes de automóviles utilizan este tipo de máquinas para producir piezas complejas en forma de eje y de cubo que combinan características geométricas rotacionales y planas. Las fábricas de maquinaria general procesan cuerpos de válvulas, accesorios de conectores y componentes accesorios de transmisión con requisitos mixtos de torneado y fresado.
La fabricación de instrumentos se basa en resultados de alta precisión para producir piezas estructurales delicadas para probar y medir hardware. La producción de componentes de equipos de nueva energía también adopta máquinas herramienta compuestas para piezas metálicas especiales con requisitos de múltiples funciones. Cada industria aporta características de materiales distintas y complejidad geométrica, por lo que los parámetros del programa y la selección de herramientas deben ajustarse en consecuencia para cada proyecto.
La planificación del diseño del taller debe reservar espacio adecuado para la recolección de virutas, la circulación del líquido refrigerante y el acceso para mantenimiento de rutina alrededor de la posición de instalación de la máquina. El suministro de energía estable y la fuente de aire comprimido son condiciones de apoyo necesarias para mantener el funcionamiento estable de la máquina a largo plazo.
5. Configuración de la máquina y mejores prácticas operativas diarias
La instalación, programación y mantenimiento correctos influyen directamente en la retención de la precisión a largo plazo de las máquinas herramienta compuestas.Máquina compuesta vertical de doble ejeexige flujos de trabajo de operación estandarizados para preservar su rendimiento mecánico original durante miles de horas de producción.
La nivelación de la máquina debe completarse cuidadosamente en la etapa de instalación para evitar tensiones internas en el marco. Los operadores deben verificar los valores de compensación de la herramienta, el sistema de coordenadas de la pieza de trabajo y la simulación del programa antes del corte formal por lotes. La limpieza periódica de la acumulación de virutas dentro del área de trabajo evita que las virutas interfieran con el movimiento del eje o rayen las superficies de la pieza de trabajo terminada. El estado del sistema de lubricación necesita una inspección periódica para garantizar que los rieles guía y los pares de tornillos reciban suficiente suministro de aceite.
Durante una producción continua de larga duración, la inspección intermitente de las dimensiones de las muestras terminadas ayuda a capturar una sutil desviación de la precisión en una etapa temprana. Los ruidos o vibraciones anormales que aparecen durante el corte deben activar una verificación inmediata de desgaste de la herramienta, holgura de los accesorios o anomalías de los componentes mecánicos. Siga estrictamente el manual de funcionamiento para la inspección periódica de componentes y los ciclos de reemplazo de piezas.
yueliimplementa estrictos procedimientos mecánicos de prueba y ensamblaje para cada máquina herramienta terminada antes de su entrega a los sitios de fabricación.
6. Preguntas frecuentes
Las piezas que integran perfiles rotacionales, superficies de fresado y estructuras de orificios distribuidos son las más adecuadas. El procesamiento de una sola configuración preserva los datos unificados y reduce los errores introducidos por la sujeción y el reposicionamiento repetidos.
El estado de nivelación de la máquina, el estado de las herramientas, la estabilidad de los accesorios, la configuración de los parámetros del programa y la vibración ambiental del taller ejercen influencia. El mantenimiento regular y el funcionamiento estandarizado ayudan a mantener una producción de precisión estable.
Los operadores necesitan comprender el movimiento sincronizado de dos ejes y la lógica de programación de procesos mixtos. El software CAM estándar puede generar códigos de programa aplicables después de la configuración correcta del modelo de pieza de trabajo.
Las tareas clave incluyen verificación de la lubricación del riel guía, limpieza de la cámara de virutas, inspección del portaherramientas, monitoreo del estado del líquido de refrigeración y calibración periódica de la precisión de acuerdo con las pautas operativas.
Para obtener detalles sobre las especificaciones de la máquina y consultas sobre aplicaciones,contáctanos.
