¿Cómo redefine la máquina compuesta vertical de doble eje el procesamiento por lotes de alta eficiencia?

1. Arquitectura de doble husillo

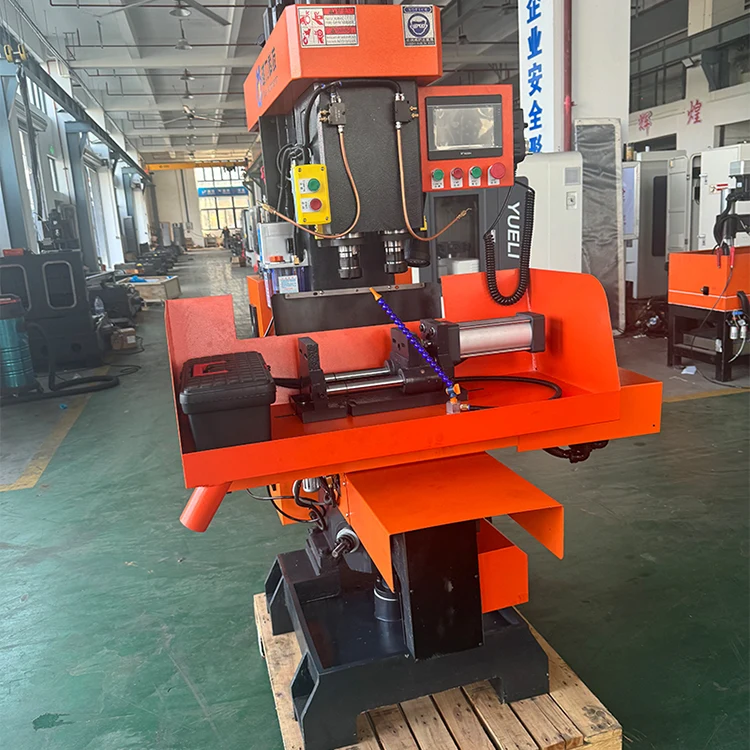

En el corazón de laMáquina compuesta vertical de doble ejeSe encuentra una configuración de doble husillo que cambia fundamentalmente la forma en que se aborda el procesamiento por lotes. A diferencia de las máquinas de un solo husillo que requieren múltiples pasadas y cambios frecuentes de herramientas, este diseño incorpora dos husillos independientes que funcionan en una disposición de eje vertical coordinado. Los ejes Z1 y Z2 están espaciados a 120 mm, lo que permite el mecanizado simultáneo de dos elementos en la misma pieza de trabajo o el procesamiento paralelo de dos piezas separadas.

Cada husillo acepta herramientas cónicas NT30 y ofrece velocidades ajustables de 10 a 3000 r/min, lo que brinda flexibilidad para operaciones de perforación, escariado y roscado. El enfoque de doble eje duplica efectivamente el rendimiento para aplicaciones adecuadas y al mismo tiempo mantiene la precisión requerida para los componentes de herrajes de puertas y artículos similares de producción de lotes medianos.

2. Especificaciones técnicas básicas

Comprender las capacidades de la máquina comienza con sus parámetros clave. La siguiente tabla resume las especificaciones esenciales que definen su envolvente operativa:

El recorrido del eje X de 320 mm y el recorrido del eje Y de 120 mm proporcionan un espacio de trabajo adecuado para productos de herrajes para puertas y componentes similares. La plataforma elevadora ofrece 160 mm de distancia ajustable y se adapta a diferentes alturas de piezas de trabajo. Con una velocidad de movimiento máxima de 30 m/min en el eje X, la máquina ofrece un posicionamiento rápido que contribuye a la reducción general del tiempo del ciclo.

3. Integridad estructural

ElMáquina compuesta vertical de doble ejeestá diseñado centrándose en la rigidez y la durabilidad. La estructura de la carrocería es notablemente compacta y al mismo tiempo mantiene una rigidez excelente, un factor crítico para mantener la precisión durante operaciones simultáneas de doble husillo. Varias opciones de diseño contribuyen a esta robustez estructural:

• Husillos de acero aleado de alta calidad:Cada husillo está fabricado con acero de aleación de primera calidad, sometido a procesos de endurecimiento y tratamiento térmico, seguido de un rectificado de precisión para una alta resistencia al desgaste.
• Superficies deslizantes templadas ultrasónicamente:Las superficies deslizantes se someten a un tratamiento de enfriamiento ultrasónico, lo que mejora significativamente la dureza de la superficie y la resistencia al desgaste. Un dispositivo de lubricación integrado garantiza un rendimiento sostenido durante una vida útil prolongada.
• Sistema de posicionamiento de buffer:La mesa de trabajo incorpora un dispositivo de arranque con posicionamiento de amortiguación que minimiza la vibración durante movimientos laterales rápidos.
• Mango tipo varilla de tracción:La seguridad se aborda mediante un diseño de manija con varilla de tracción que resiste el desenganche accidental.

Estos elementos estructurales en conjunto garantizan que la máquina mantenga la precisión posicional incluso bajo las demandas de la producción continua por lotes.

4. Flujo de trabajo operativo

La filosofía operativa de laMáquina compuesta vertical de doble ejese centra en reducir la intervención manual y maximizar el rendimiento. El control PLC proporciona un mayor nivel de automatización en comparación con los sistemas convencionales basados ​​en relés, brindando una confiabilidad excelente que reduce directamente la fatiga del operador.

Las características clave del flujo de trabajo incluyen:

• Procesamiento de configuración única:Las operaciones de taladrado, escariado y roscado para una gran cantidad de piezas se pueden completar de una sola vez.
• Gestión de múltiples máquinas:La operación intuitiva y el control automatizado permiten que un solo operador administre varias máquinas simultáneamente.
• Ajuste conveniente:La máquina presenta mecanismos de ajuste simples e intuitivos, lo que reduce el tiempo de preparación entre lotes.
• Diseño anticontaminación:El equipo incorpora características que minimizan los riesgos de contaminación, lo que lo hace adecuado para entornos donde la limpieza es una preocupación.

Este diseño de flujo de trabajo se traduce directamente en una mayor eficiencia para entornos de producción de lotes pequeños y medianos, donde el tiempo de configuración y la disponibilidad del operador a menudo dictan la productividad general.

5. Ámbito de aplicación

La máquina compuesta vertical de doble eje está diseñada específicamente para la producción y procesamiento de productos de herrajes para puertas en lotes pequeños y medianos. Este enfoque de aplicación aprovecha la capacidad de doble husillo de la máquina para perforar, escariar y roscar múltiples funciones en componentes de herrajes para puertas en una sola operación de sujeción.

Más allá de los accesorios de las puertas, las especificaciones de la máquina, en particular su diámetro máximo de perforación de 32 mm y su capacidad de roscado M32, la hacen adecuada para una gama más amplia de componentes de cobre y metales no ferrosos. El peso de la máquina de 900 kg y su tamaño de 1100×1230×1980 mm (incluida la cubierta de chapa metálica) indican una máquina que es lo suficientemente sustancial para entornos de producción pero lo suficientemente compacta para talleres con espacio limitado.

La elección de los componentes define aún más el perfil de confiabilidad de la máquina: servomotores Sunicon y sistema CNC, contactores de CA Schneider, relés Omron y husillos de bolas y guías lineales domésticos. Esta combinación de marcas establecidas y componentes de calidad contribuye a la reputación de la máquina por su rendimiento constante.
