Máquina integrada de armadura

Cliente

Reza

Cita No.

YL2025091101

Contacto

Reza

Fecha de cotización

2025-9-11

CC.

Validez de la cotización

30 dias

Teléfono

El tiempo de entrega

20 días después de recibir el depósito

Precio

0640 (incluido el cabezal motor cortador de moscas y la torreta de herramientas cuadrada)

RMB42000SET

Pago

T/T.30% como depósito, 70% pago antes de la entrega.

Garantía

Un año.

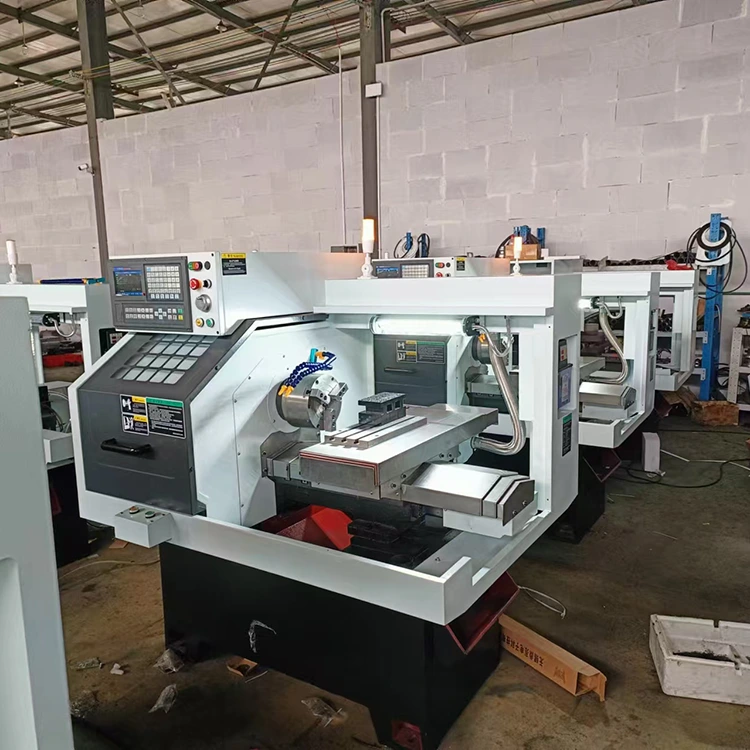

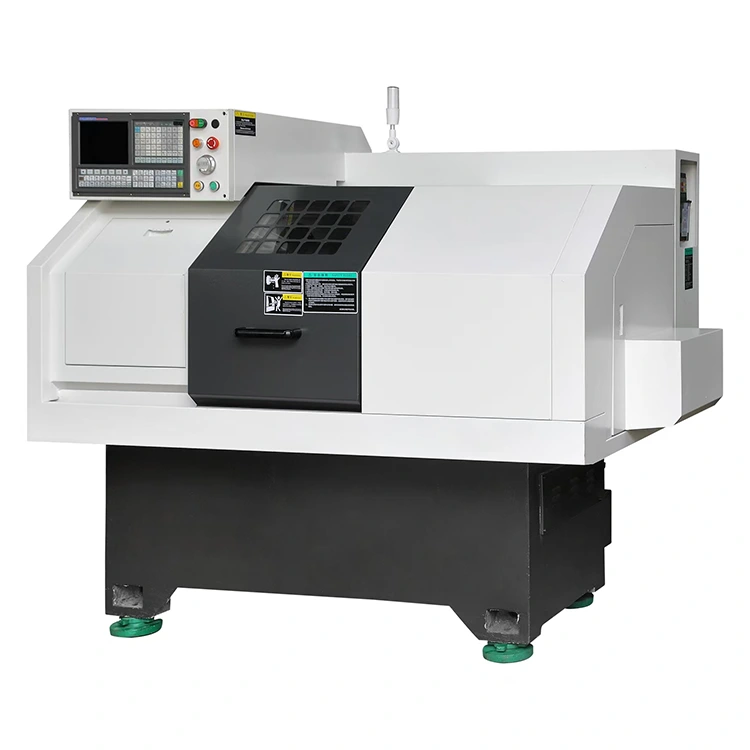

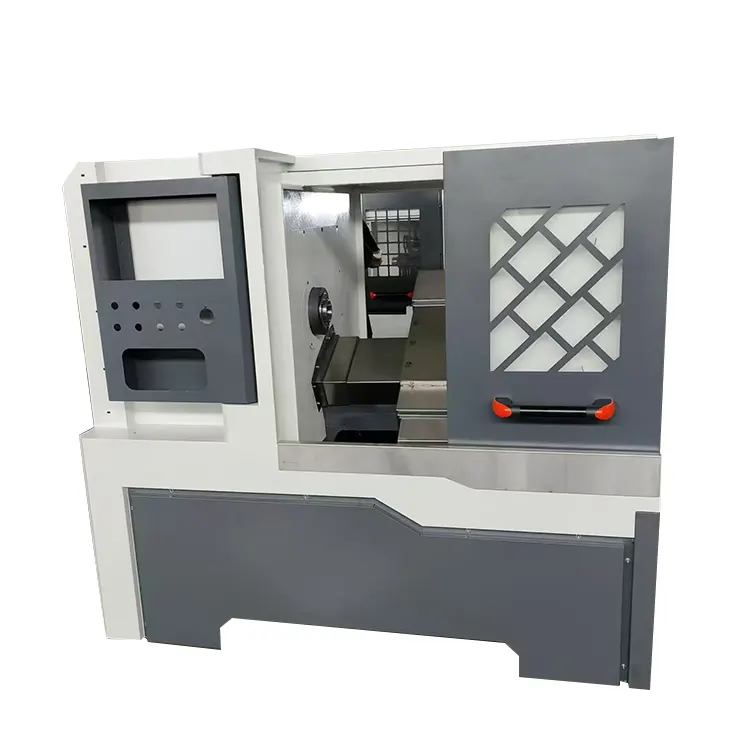

Foto

 Nombre

 Especulación

Capacidad de procesamiento

Diámetro máximo de giro sobre la cama (mm)

280

Diámetro máximo de giro sobre el carro (Φ/mm)

f160

Longitud máxima de giro (Φ/mm)

280

Diámetro máximo de giro (Φ/mm)

280

Diámetro máximo del orificio pasante para barras (Φ/mm)

42

Huso

Tipo de punta de husillo (GB 5900.1)

A2-5

 Cono del orificio del revestimiento del husillo

21°

GB21°

Diámetro del orificio pasante del husillo (Φ/mm)

49

 Diámetro del orificio pasante de la barra de tiro del husillo

41.5

Rosca de la barra de tiro del husillo

M48×1,5

Rango de velocidad del husillo (r/min)

0-3000（4000）

Configuración estándar: 0-3000 (Opcional: 4000)

 Modo de cambio de marchas del husillo

32

Husillo independiente: 3 delanteros, 2 traseros

Potencia del motor principal (clasificación continua) (kW)

4

Potencia del motor principal (valor máximo instantáneo) (kW)

4

Velocidad de desplazamiento rápido del eje X (m/min)

15

Velocidad de desplazamiento rápido del eje Z (m/min)

15

Par del servomotor del eje X (N·m)

110/6.4

Par del servomotor del eje Z (N·m)

110/6.4

Carrera del eje X (mm)

640

Carrera del eje Z (mm)

280

Método de conexión del motor del eje X y del eje Z

 Acoplamiento directo

Guía del eje Z

Z-30-640

Husillo de bolas con eje Z 30-640 Tipo cuadrado

X-Después.

X-30-540

Husillo de bolas de eje X tipo cuadrado 30-540

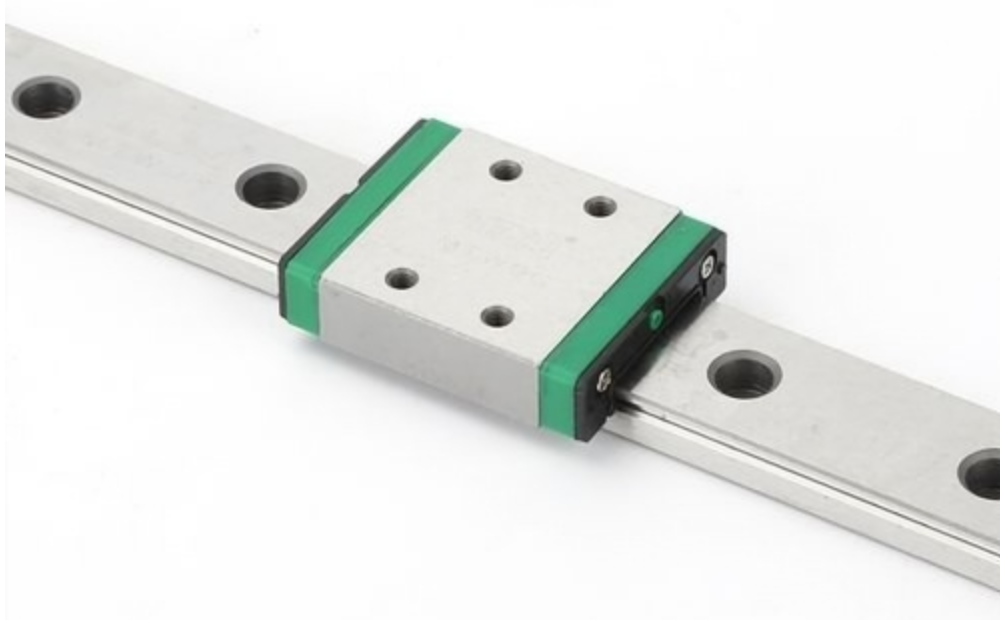

 Tipo de guía

(30FZS)

Guía lineal (30FZS)

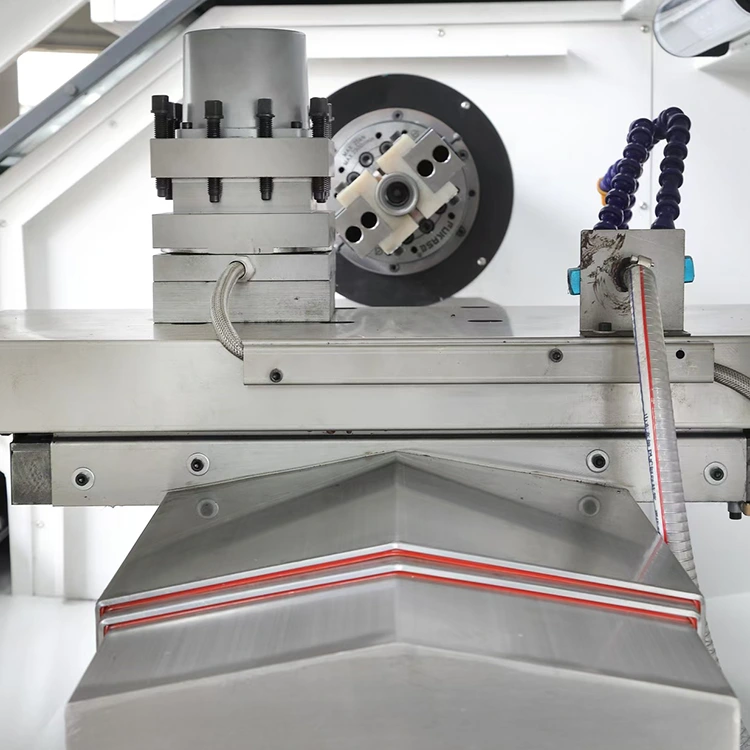

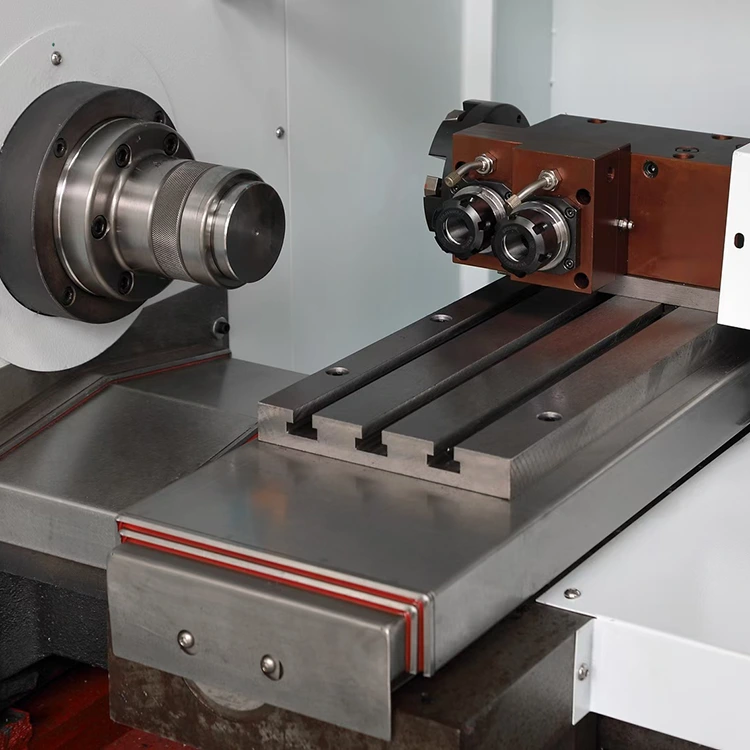

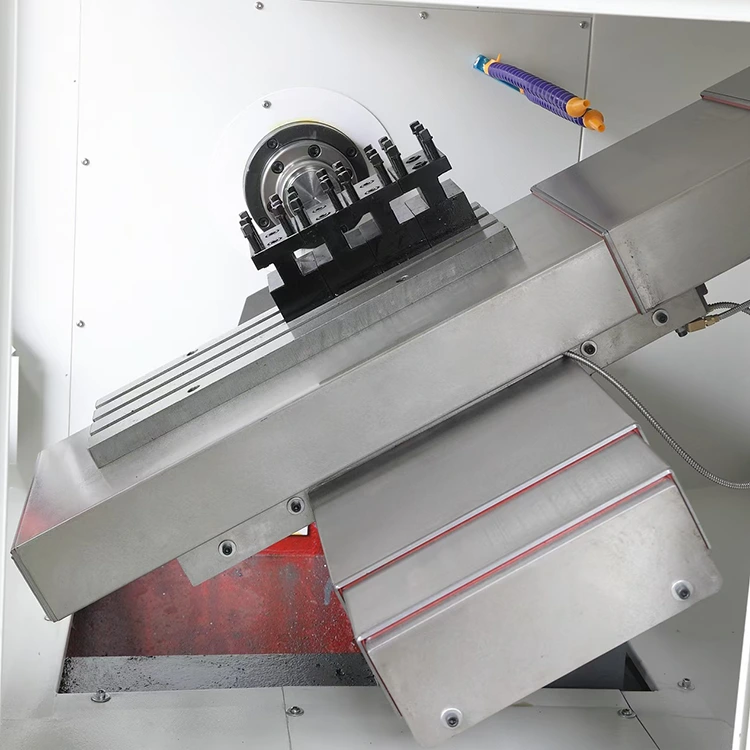

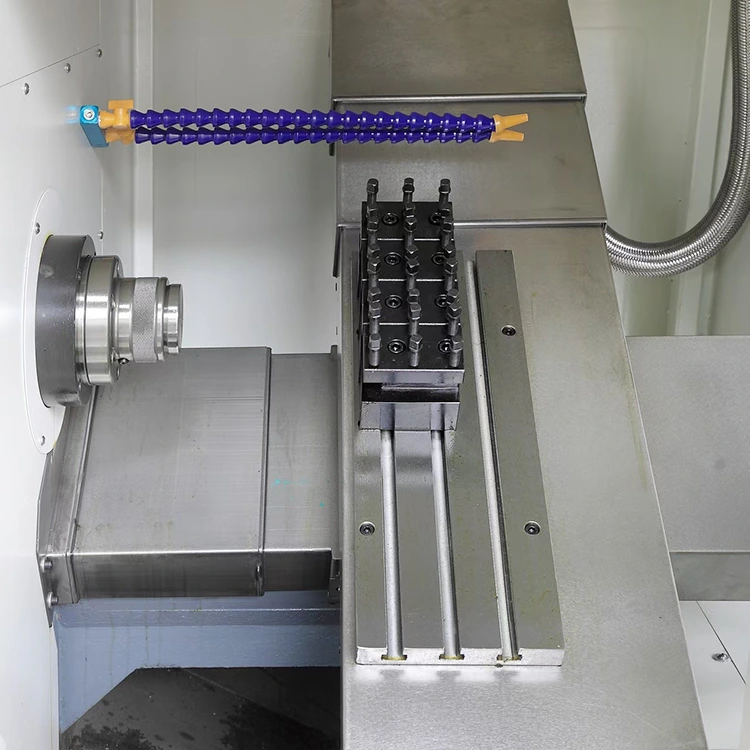

Torreta de herramientas

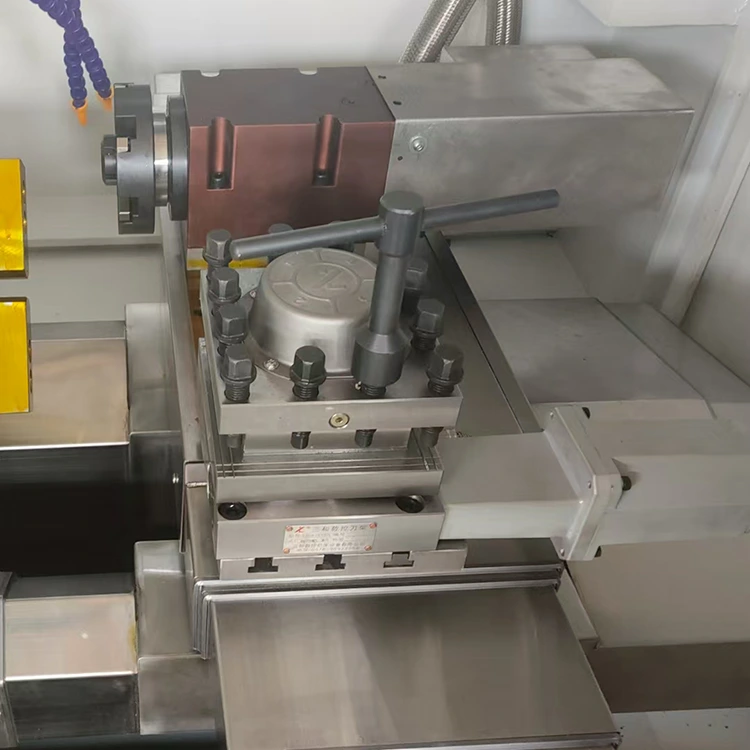

 Tipo de torreta de herramientas

6125

 Número de estaciones de herramientas

(MM)

Tamaño de la herramienta (mm)

20*20

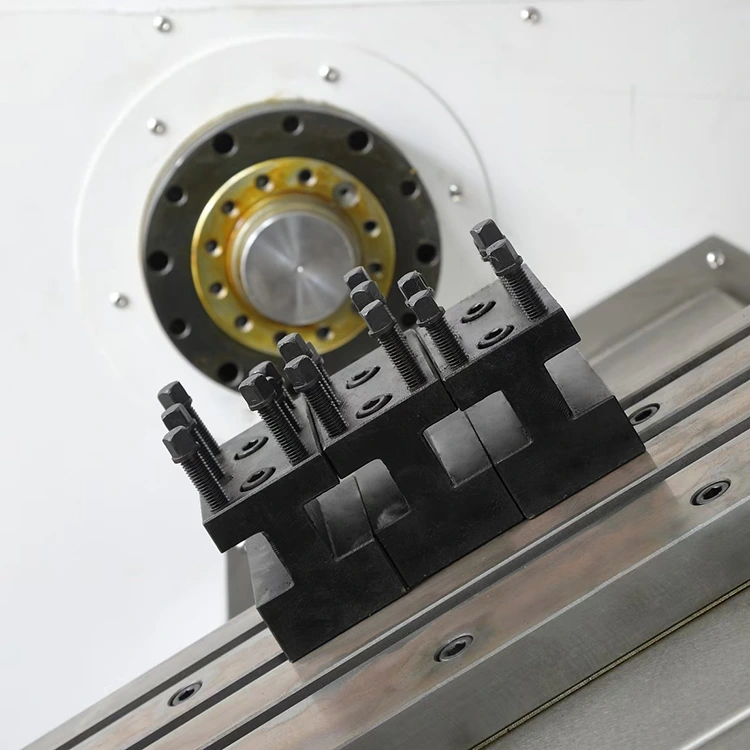

Puesto de herramientas fijo (20×20)

Braguero

Carrera estándar del eje X

2400 mm

Velocidad máxima del eje X

1,5 mm/s

Carrera estándar del eje Y

650 mm

Velocidad máxima del eje Y

1m/s

Carrera estándar del eje Z

1000 mm

Velocidad máxima del eje Z

1,5 m/s

 Altura de la bandeja desde el suelo

1100 mm

 Tamaño de la bandeja

550*350mm

 Número de bandejas

2

2 fotos

 material de armadura

acero

 Fin de la pinza

，

Sujeción neumática  rotación neumática

 Modo de transmisión

Guía lineal con cremallera inclinada

 voltaje de entrada

220V

 Presión de aire de entrada

0,5-0,8pa

Fuente de alimentación

 Potencia total nominal

9kW

 Corriente total nominal

20A

Especulación

 Peso de la máquina

900 kilos

Tamaño de la máquina (largo x ancho x alto)

1650×1250×1600mm

otro

 Método de sujeción

Diámetro del mandril (opcional)

 Potencia de la bomba de agua

380V/90w

Modelo de husillo de bolas (eje X)

2508

Modelo de husillo de bolas (eje z)

3208

Tipo de transportador de virutas (compra opcional)

Campo de mecanizado

 Piezas y accesorios de hardware para motocicletas y automóviles.
