Torno CNC de bancada inclinada con servotorreta y contrapunto

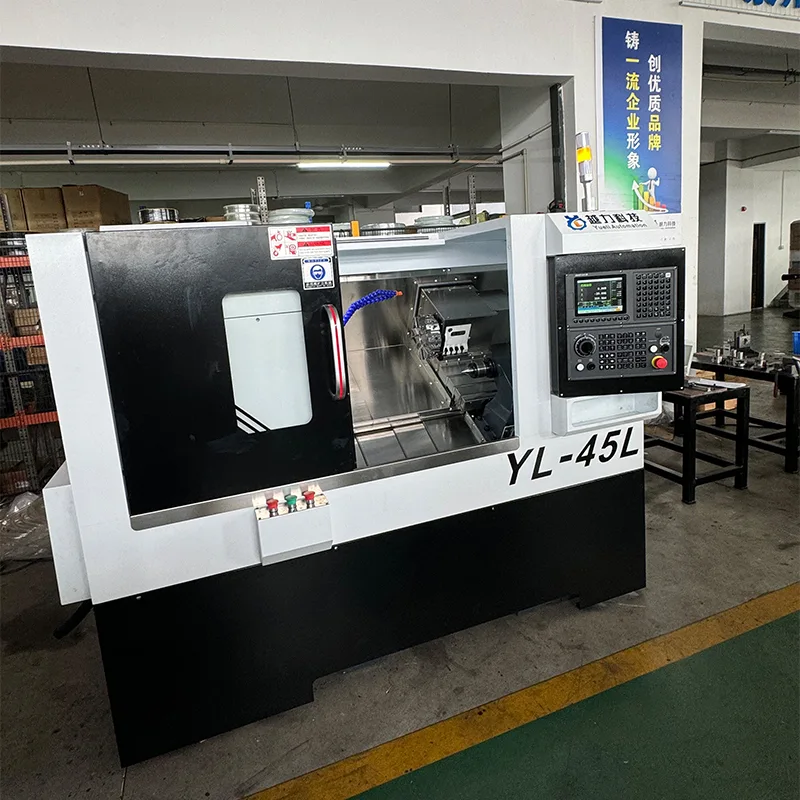

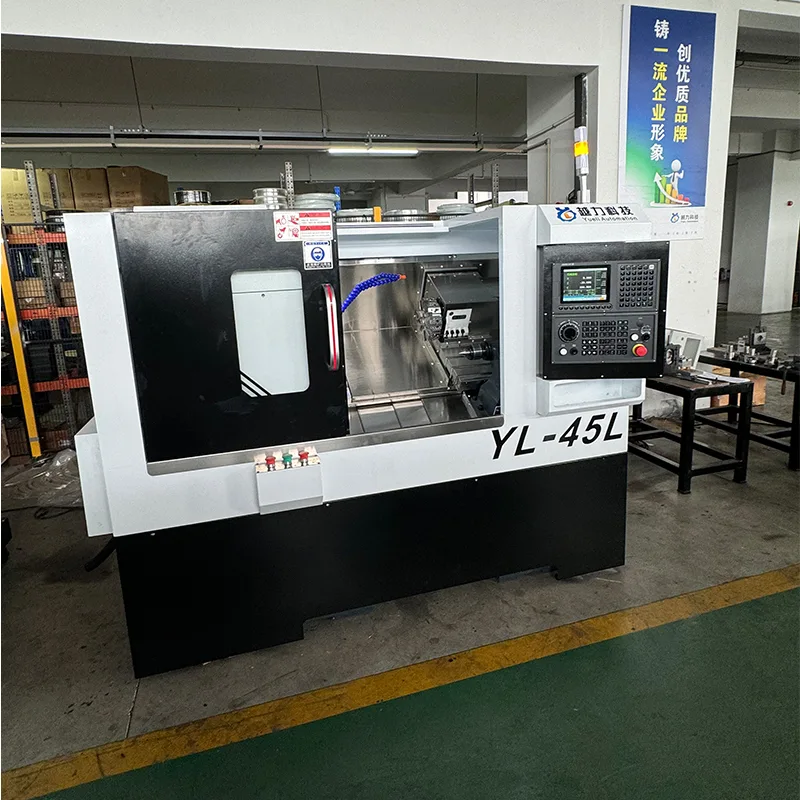

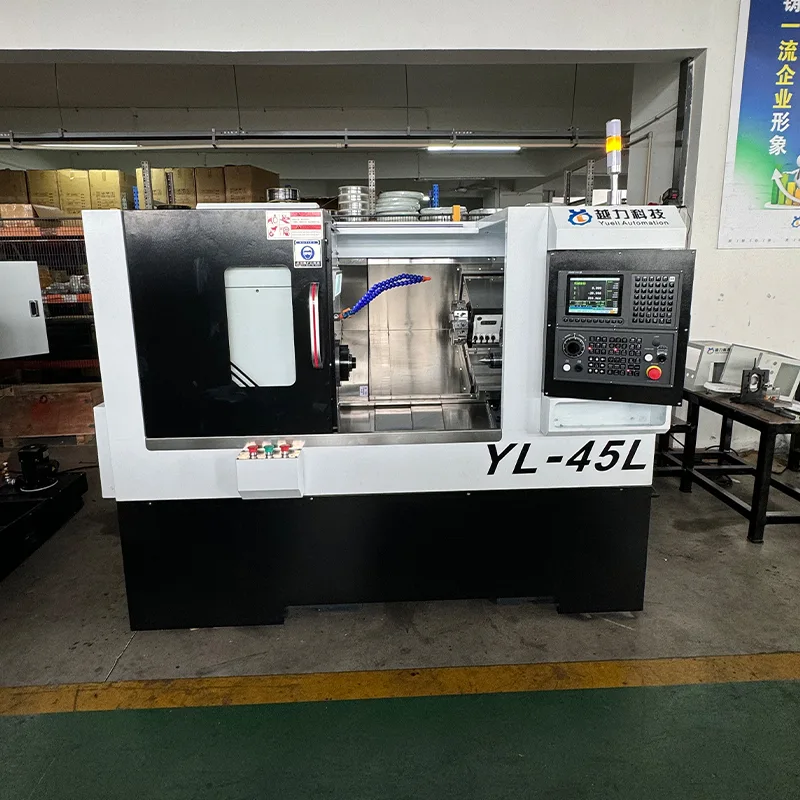

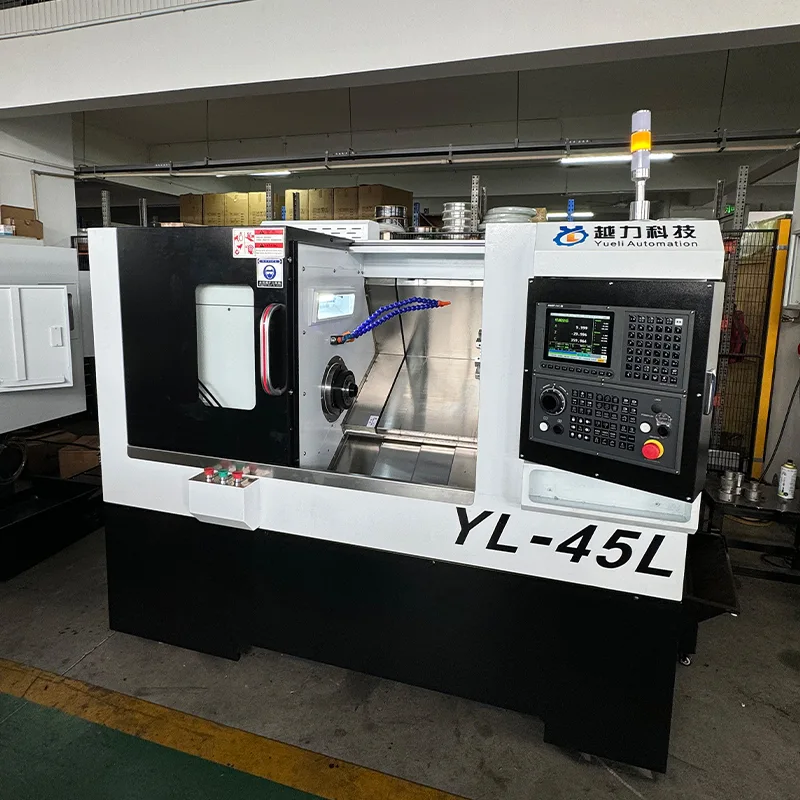

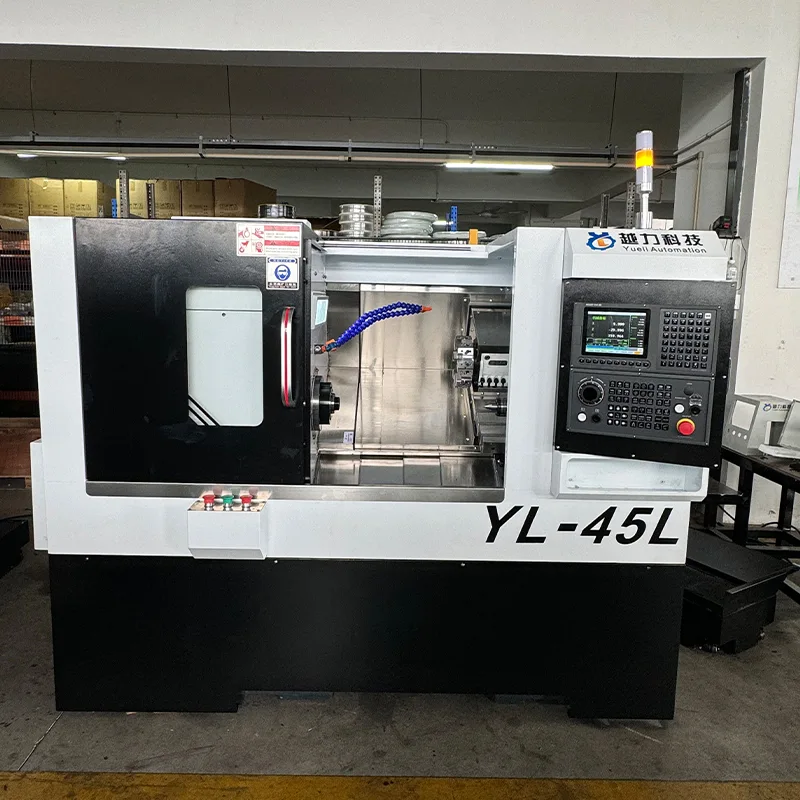

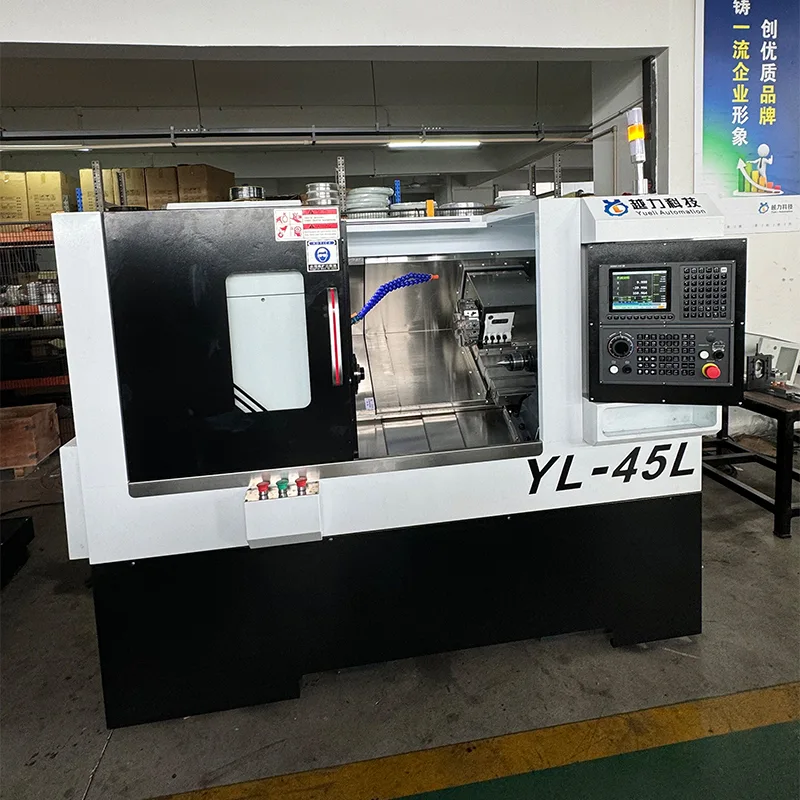

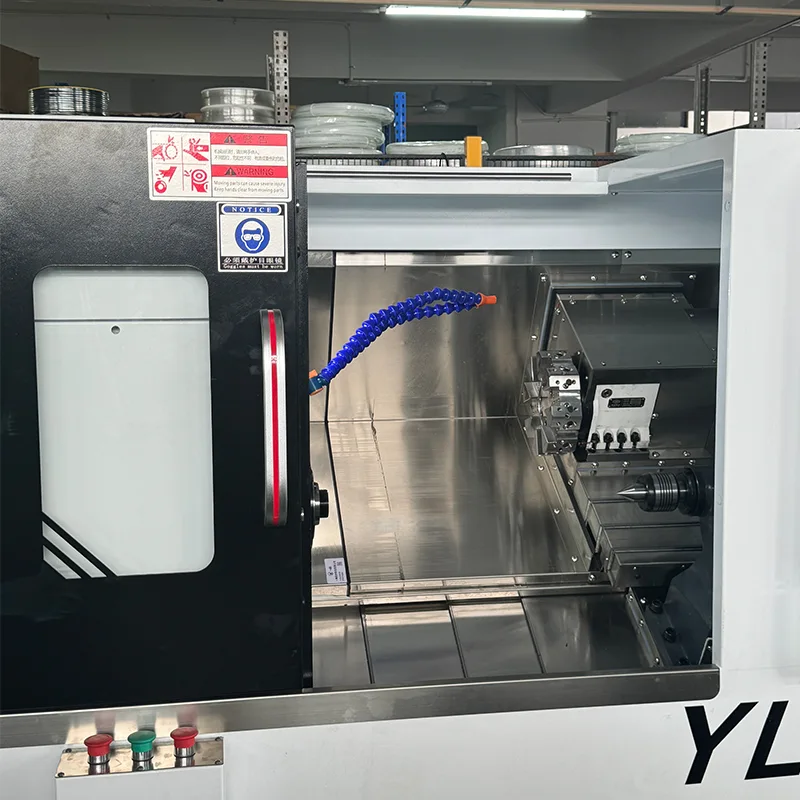

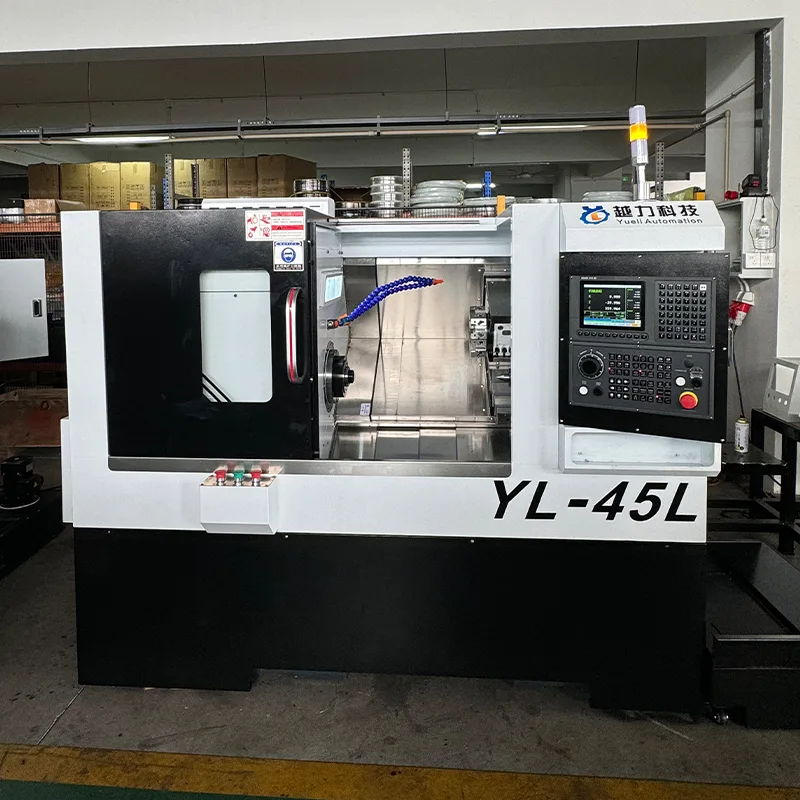

El torno CNC de bancada inclinada con torreta servo y contrapunto (modelo YL-45L) es producido por Quanzhou Yueli Automation Equipment Co., Ltd. La máquina presenta un diseño de bancada inclinada de 30 grados con una torreta de 63 servos para herramientas. Está equipado con el sistema CNC FANUC Oi-TF PLUS (5), husillos de bolas de precisión THK japoneses de 32 mm y guías de rodillos lineales de precisión de 30 mm, lo que proporciona un rendimiento de mecanizado estable y preciso. La velocidad del husillo varía de 0 a 5000 RPM con un motor de husillo Huahong de 7,5 KW. La máquina tiene un contrapunto de guía lineal con propulsión hidráulica, el recorrido del contrapunto es de 500 mm y el cono del contrapunto es MT4. El diámetro máximo de torneado es de 375 mm y la longitud máxima de mecanizado es de 380 mm con mandril.

Especificaciones técnicas

Los siguientes parámetros técnicos se aplican al torno CNC de bancada inclinada con servotorreta y contrapunto.

Configuración principal

El torno CNC de bancada inclinada con servotorreta y contrapunto está equipado con los siguientes componentes clave.

Accesorios estándar

Los siguientes accesorios se incluyen con el torno CNC de bancada inclinada con servotorreta y contrapunto.

Estructura de la máquina y características clave

El torno CNC de bancada inclinada con servotorreta y contrapunto incorpora las siguientes características estructurales y de rendimiento.

· Cama: Diseño de cama inclinada de 30 grados para rigidez y flujo de viruta eficiente.

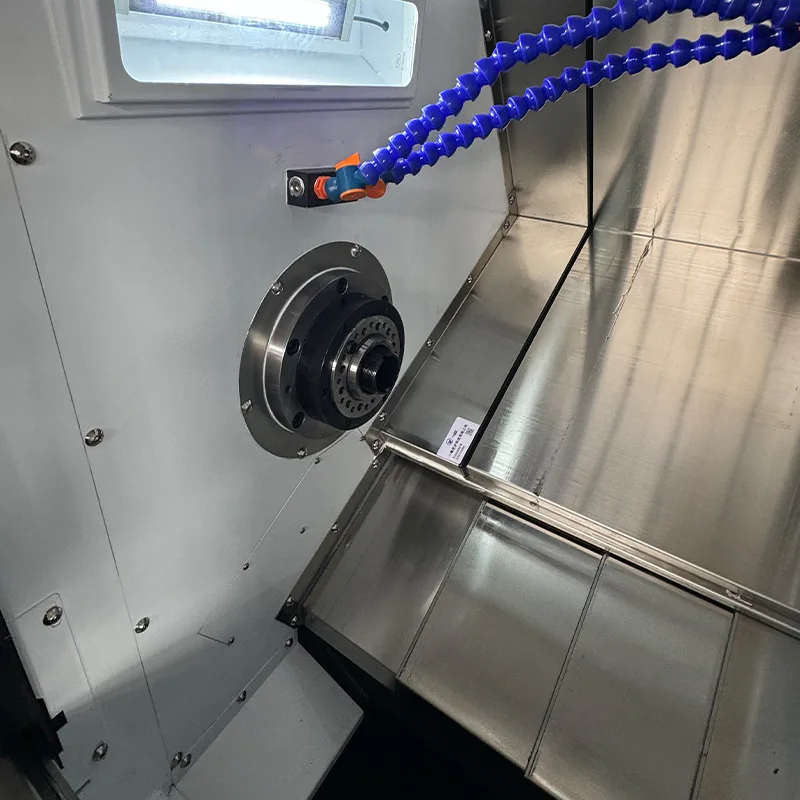

· Husillo: Conjunto de husillo de precisión de cartucho con rodamientos NSK de Japón. Husillo modelo A2-5 de 170mm de diámetro. Rango de velocidad 0-5000 RPM.

· Guías: Guías de rodillos lineales de precisión Japón THK de 30 mm. Eje X con 4 bloques estándar, eje Z con 4 bloques extendidos.

· Husillos de bolas: Husillos de bolas de precisión Japón THK de 32 mm con paso de 10 mm para los ejes X y Z.

· Utillaje: Torreta de 63 servos para cambio automático de herramientas.

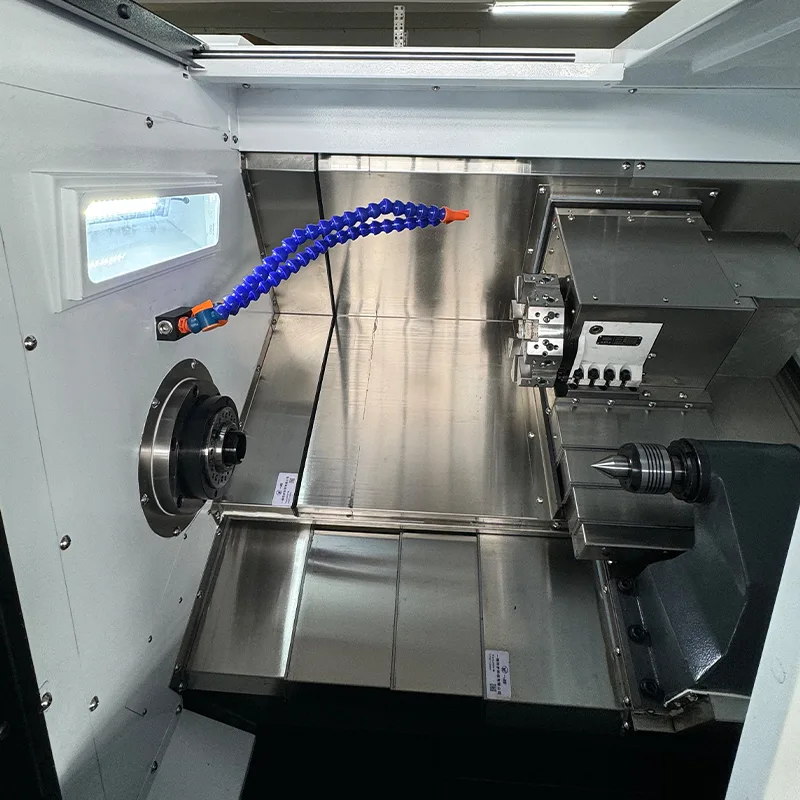

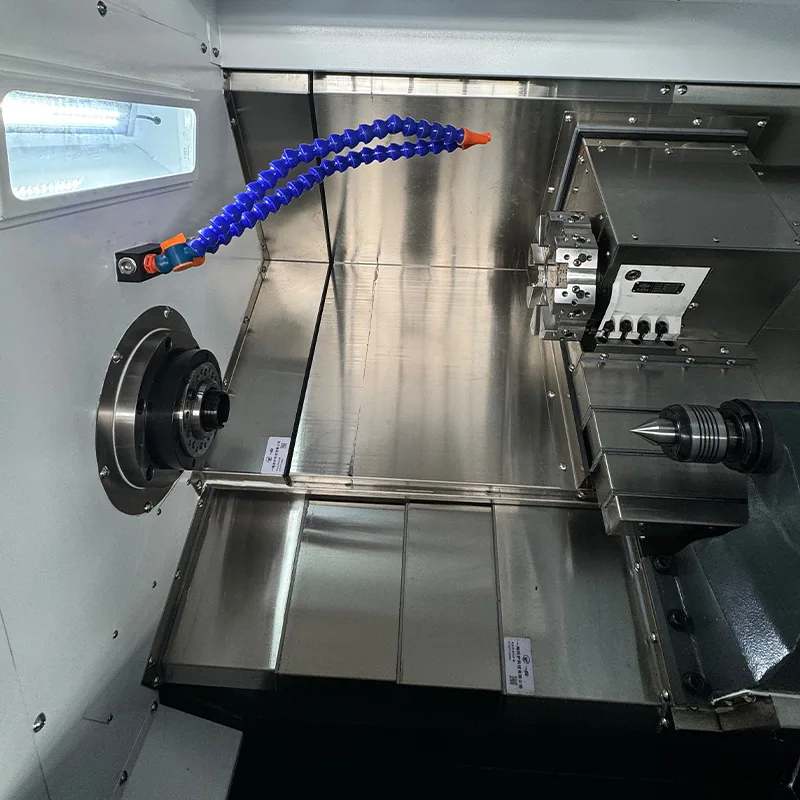

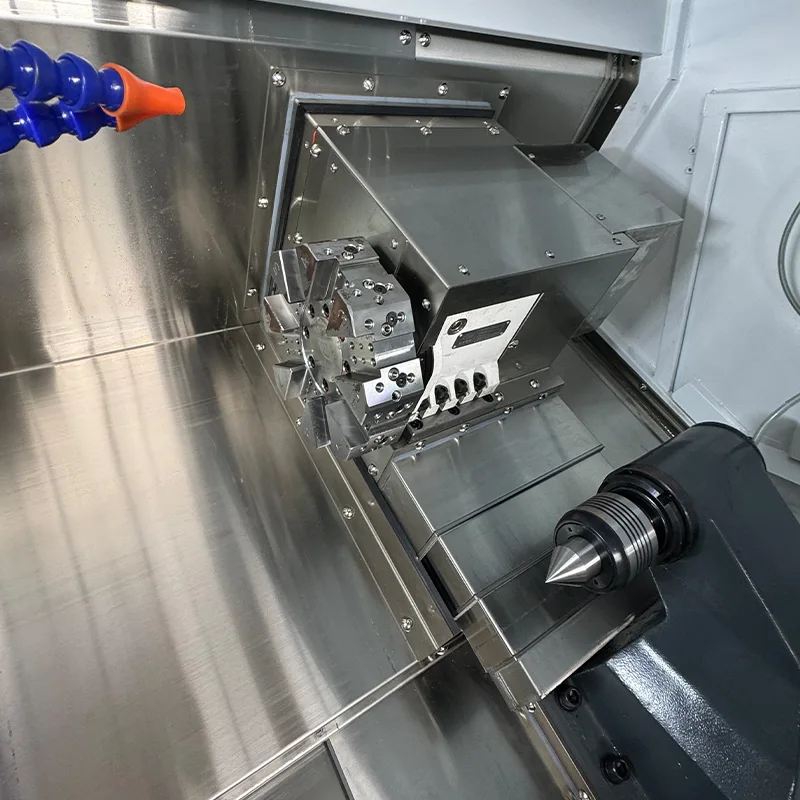

· Contrapunto: Contrapunto de guía lineal con propulsión hidráulica. Recorrido del contrapunto 500 mm. Cono de contrapunto MT4.

· Conexiones del Motor: Motor principal con transmisión por correa, motores X y Z con transmisión directa.

Información de pedido

Los siguientes precios y detalles de pedidos se aplican al torno CNC de bancada inclinada con servotorreta y contrapunto.

· Nombre del producto: Torno CNC de bancada inclinada (tipo torreta de herramientas)

· Modelo: YL-45L

· Condiciones de pago: depósito del 30%, saldo antes del envío

· Garantía: 1 año para piezas (excluyendo daños causados ​​por el hombre)

· Impuestos: 13% IVA incluido

· Flete: Incluido

Preguntas frecuentes

¿Cuál es el sistema de control de este torno CNC de bancada inclinada?

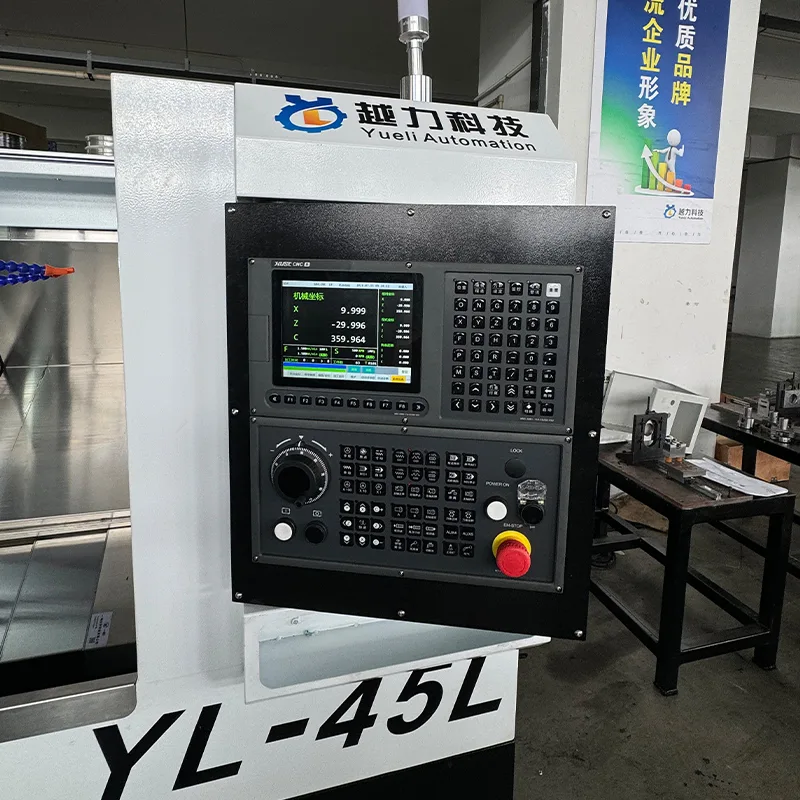

El torno CNC de bancada inclinada utiliza el sistema CNC FANUC Oi-TF PLUS (5) con servomotores FANUC y variadores para los ejes X y Z.

¿Cuáles son los recorridos de los ejes X y Z de esta máquina?

El recorrido del eje X es de 200 mm y el recorrido del eje Z es de 460 mm. ¿Cuál es la velocidad del husillo y la potencia del motor del husillo?

El rango de velocidad del husillo es de 0 a 5000 RPM y la potencia del motor del husillo es de 7,5 KW de Huahong.

¿Qué tipo de bancada y utillaje tiene esta máquina?

La máquina tiene una plataforma inclinada de 30 grados con una torreta de 63 servos para el cambio automático de herramientas.

¿Cuáles son las especificaciones de las guías y los husillos de bolas?

Los ejes X y Z utilizan husillos de bolas de precisión de 32 mm y guías de rodillos lineales de precisión de 30 mm, ambos de Japón THK.

¿Cuál es el peso y las dimensiones de este torno CNC?

Las dimensiones de la máquina son 1875×1021×1263 mm y el peso es de aproximadamente 1,8 toneladas.

¿Qué tipo de contrapunto tiene la máquina?

La máquina tiene un contrapunto de guía lineal con propulsión hidráulica, el recorrido del contrapunto es de 500 mm y el cono del contrapunto es MT4.
