Número de serie |
Proyecto |
Unidad |
Especificaciones (dimensiones) |
observaciones |
1 |
El tamaño de la encimera de la tabla de arrastre |
mm |
300*260 |
|
2 |
Viajes del eje z |
mm |
460 |
|
3 |
Viajes del eje X |
mm |
200 |
|
4 |
Rotación máxima |
mm |
450 |
|
5 |
La distancia desde el centro del eje principal hasta la superficie de la mesa de la placa de arrastre |
mm |
63 |
|
6 |
La distancia desde el suelo hasta el centro del eje principal |
mm |
1050 |
|
7 |
Longitud máxima de procesamiento |
mm |
380 (incluido Chuck) |

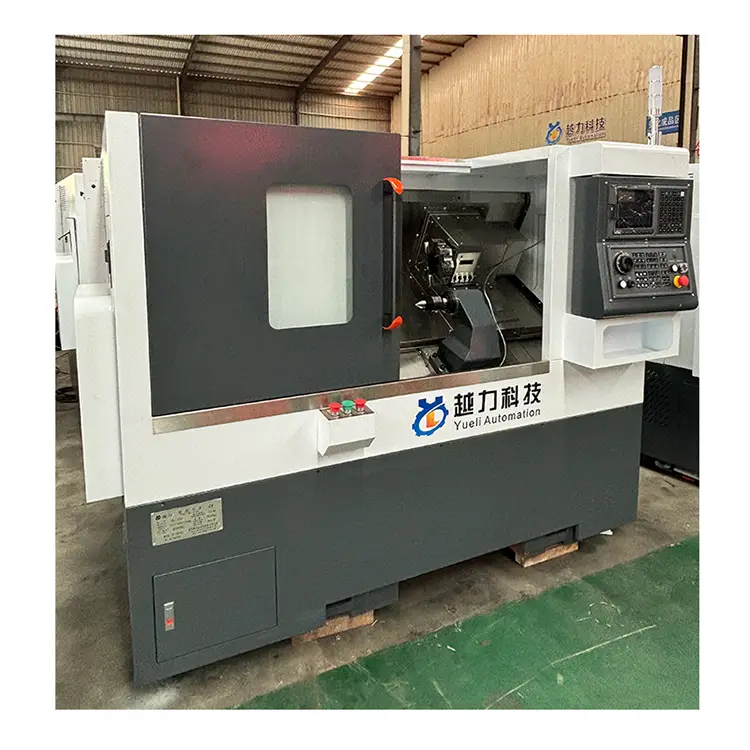

Tome Acer LQ63/80-220-8t Servo Torreced como ejemplo |
8 |
Diámetro de giro máximo |
mm |
375 |
|
9 |
Modelo de husillo (diámetro del huso) |
mm |
A2-5 (170) |
|
10 |
Velocidad del huso |
Rpm |
0-5000 |
|
11 |
Especificaciones de tornillo de bola X.Z |
|
32*10/32*10 |
|
12 |
Especificación de X Guide Rail |
|
30 rodillos |
4 deslizador normal |
13 |
Especificación del riel de la guía z |
|
30 rodillos |
4 alargamiento convencional de control deslizante |
14 |
Método de conexión del motor X.Z principal |
|
Cinta de sincronización / conexión directa / conexión directa |
|
15 |
X.Z Motor Brida/parada |
mm |
130/110 |
|
16 |

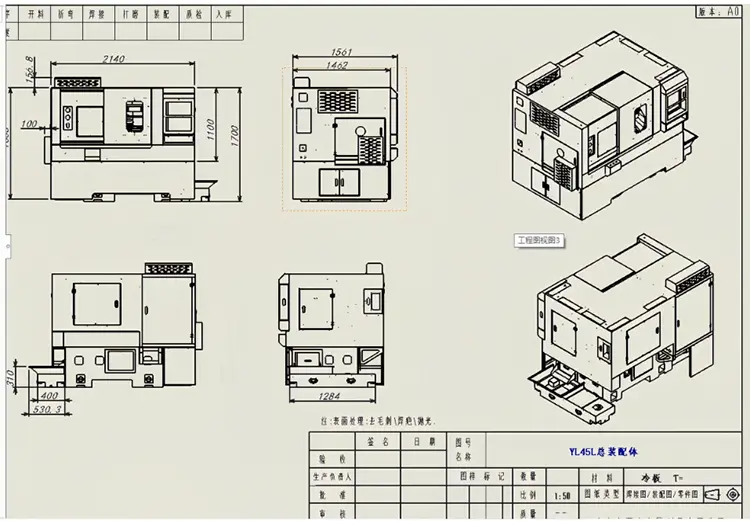

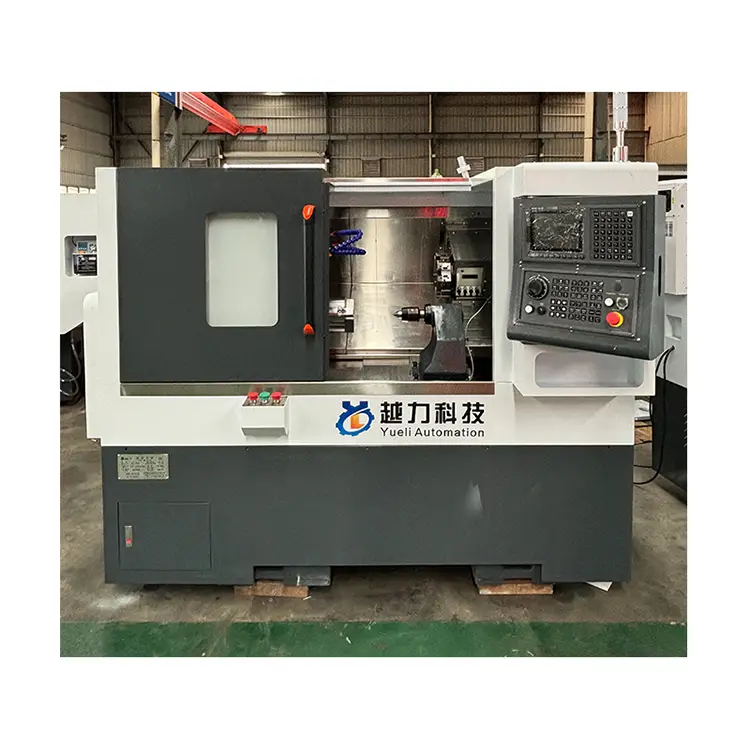

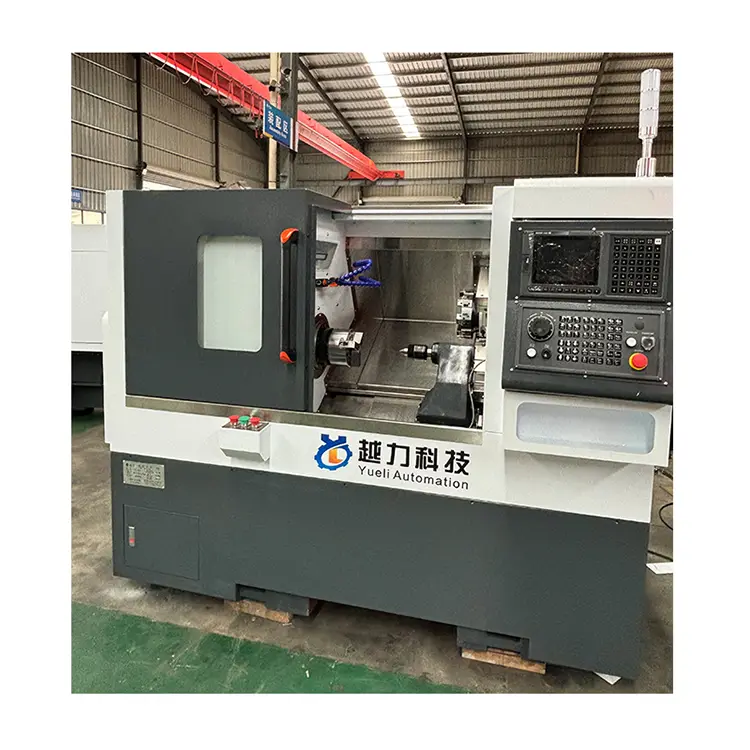

Dimensiones de la máquina óptica (longitud, ancho, altura) |
mm |
1875*1021*1263 |
|
17 |
Peso |
tonelada |
Alrededor de 1.8t |
No contiene el huso de la torre de herramientas de cubierta interior y exterior |
18 |
Método de carga de cuchillos |
|
63 servo torreta |
|
19 |

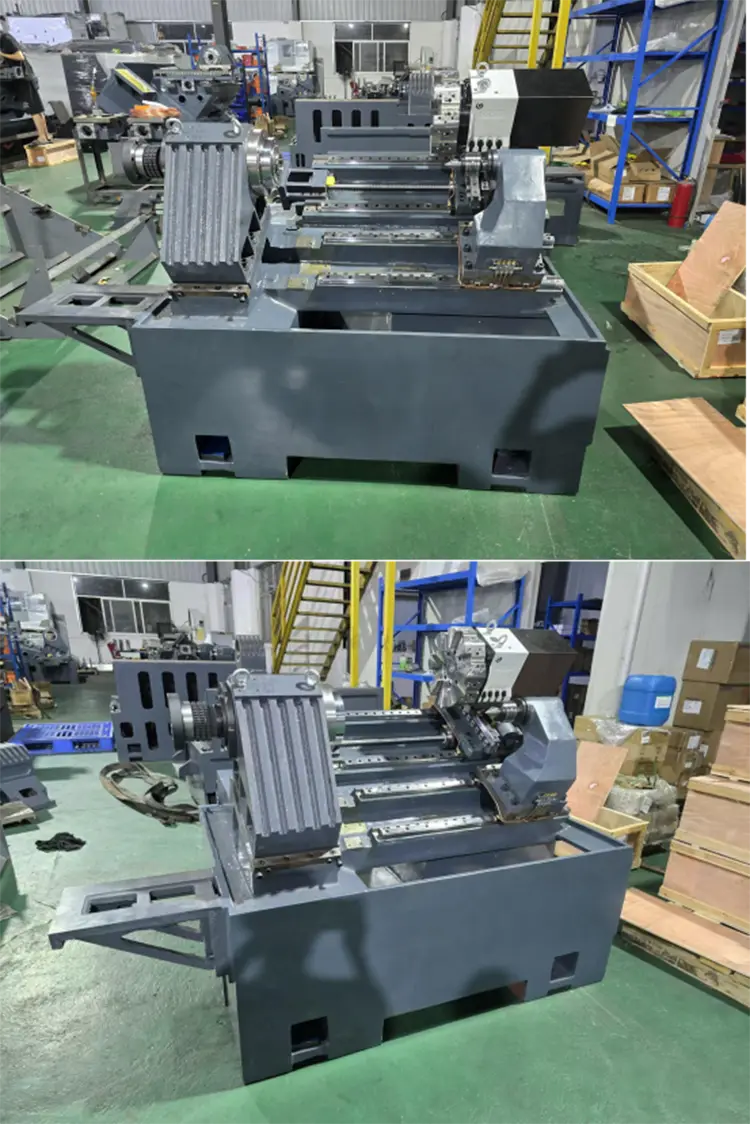

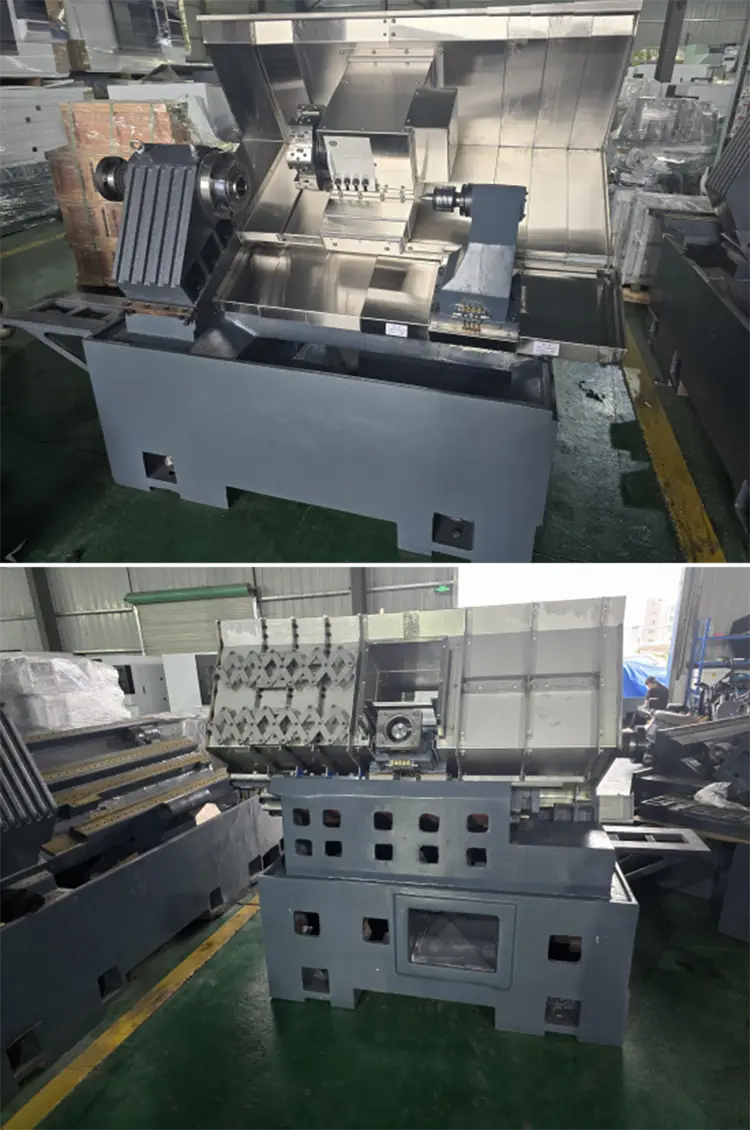

La forma y la pendiente de la cama |
|
La cama está inclinada a 30 grados |
|
20 |

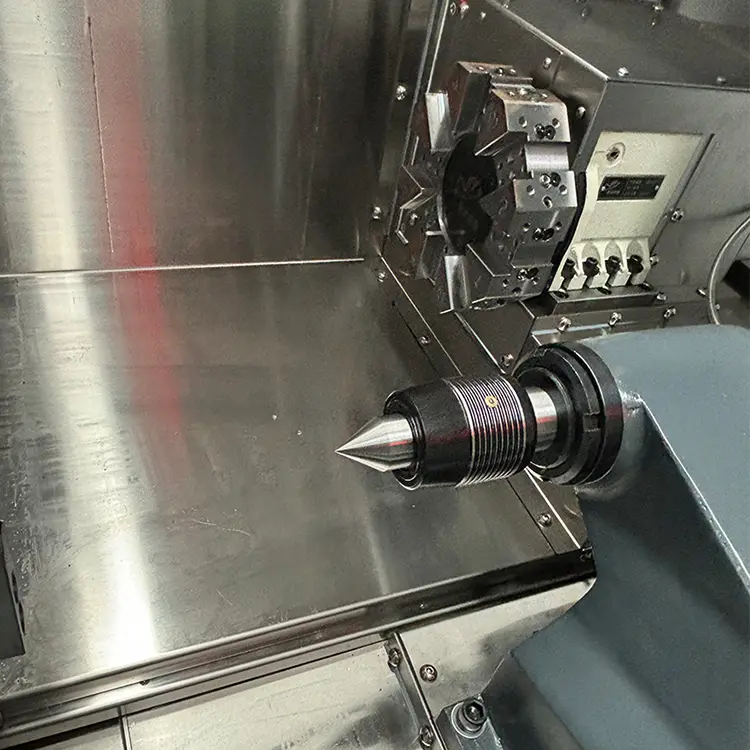

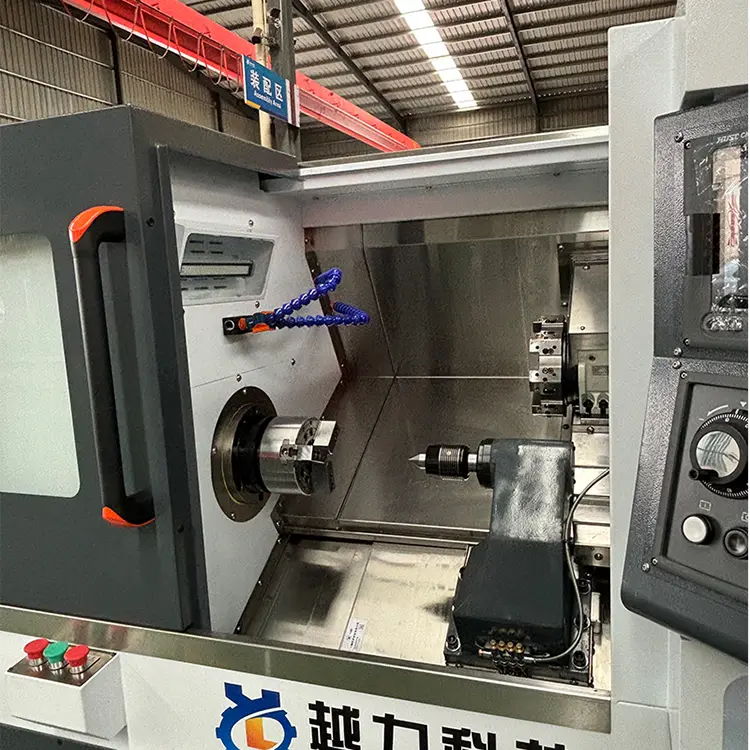

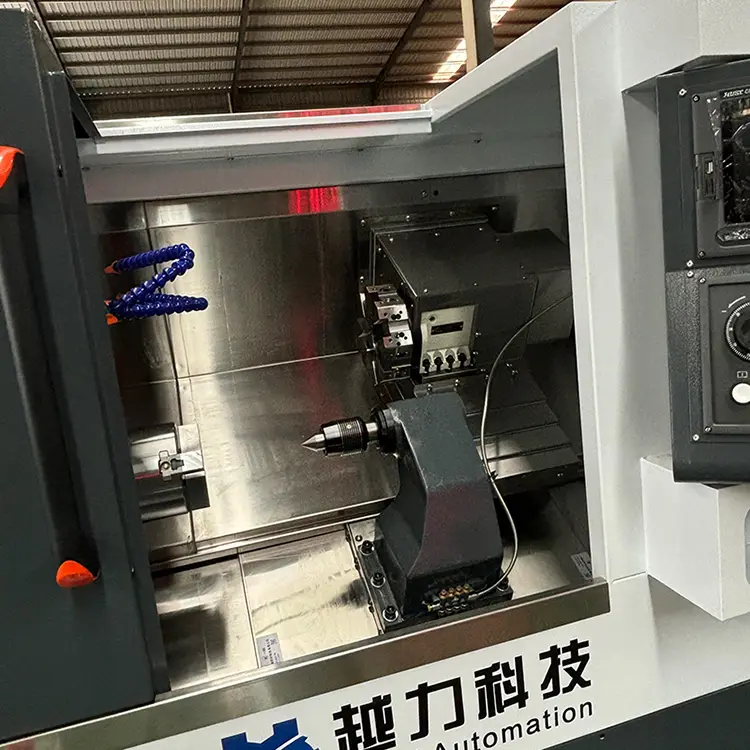

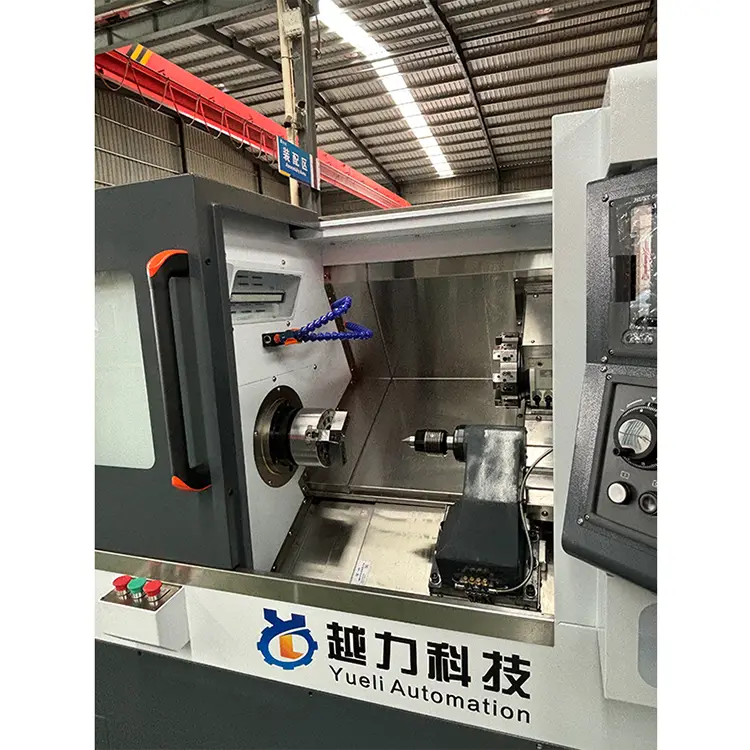

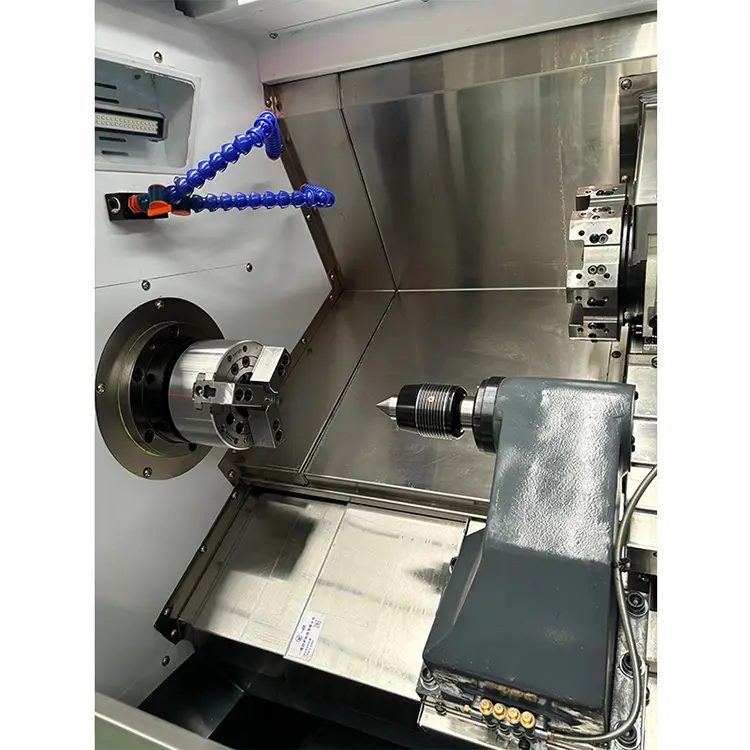

Asiento de cola |
|
Asiento de cola de barra de alambre |
|
21 |
Método de propulsión de asiento de cola |
|
alimentación hidráulica |
|
22 |
Itinerario de asiento de cola |
|
500 |
|
23 |
Modelo de cola |
|
Gorrión 4 |
|
Configuración del modelo |
|||
nombre de una parte |
Lugar de origen/especificación |
nombre de una parte |
Lugar de origen/especificación |
sistema de control numérico |
Fanucoi-tfplus (5) |
Motor de servomotor de eje x y z + unidad |
Fanucoi |
32 Tornillo de bola de precisión |
Japón Thk |
Motor del eje principal |
Huarong 7.5kw |
30 riel de rodillo lineal de precisión |
Japón Thk |
Cilindro rotativo hidráulico |
Taiwán |
Conjunto de huso de precisión tubular |
NSK RODING, Japón |
enfriamiento |
750W |
estación de presión hidráulica |
Taiwán |
cabezal |
3 estaciones de trabajo 11.4n |
Apéndice aleatorio |
|||
nombre de una parte |
Modelo/especificación |
nombre de una parte |
Modelo/especificación |
Abrazaderas elásticas (para materiales de retención) |
1 (aleatorio) |
Soporte de herramientas para automóviles, soporte de herramientas de perforación |
Solicador de herramientas de automóvil 3, dos portavasos de taladro |
Tubo de perforación |
ER20A tiene dos barras largas |
Key Allen |
1 set |
