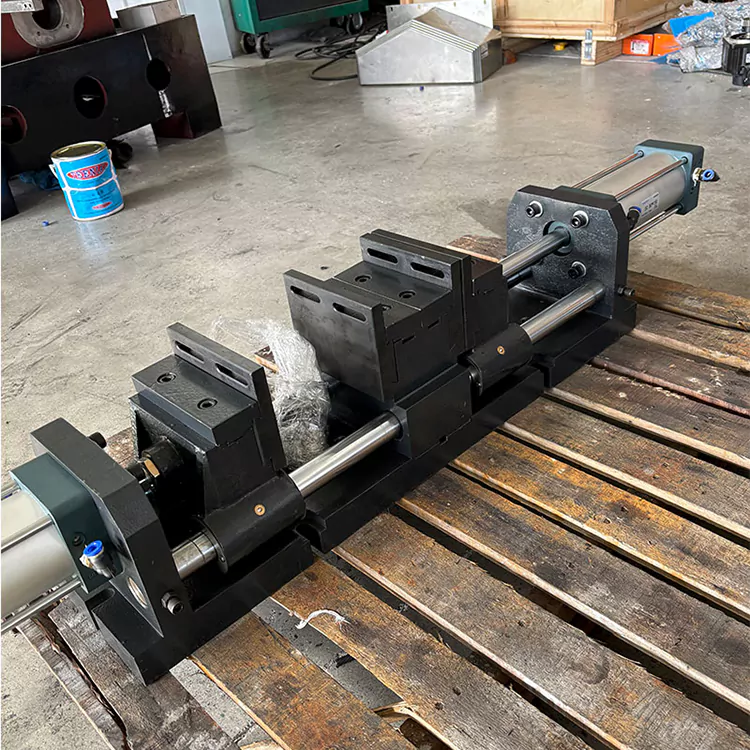

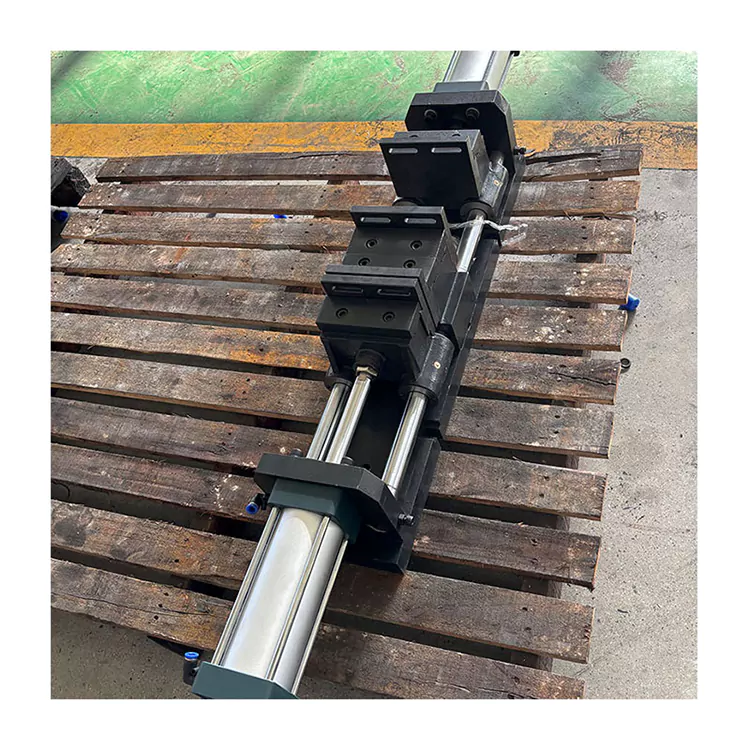

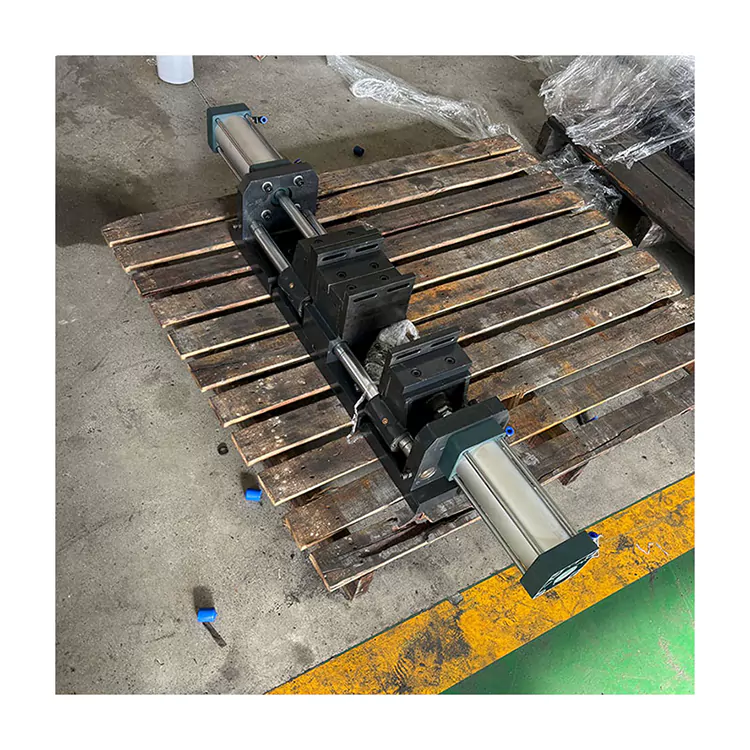

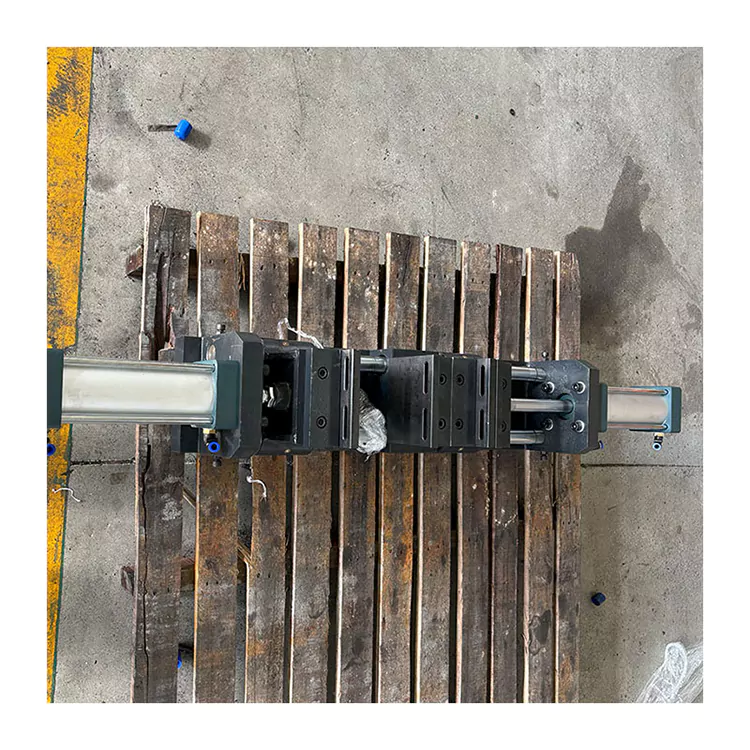

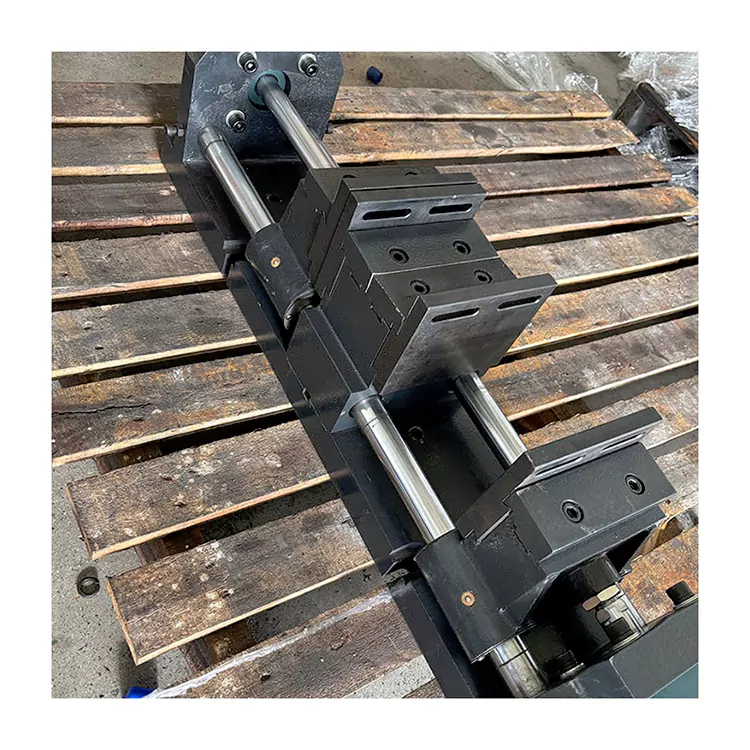

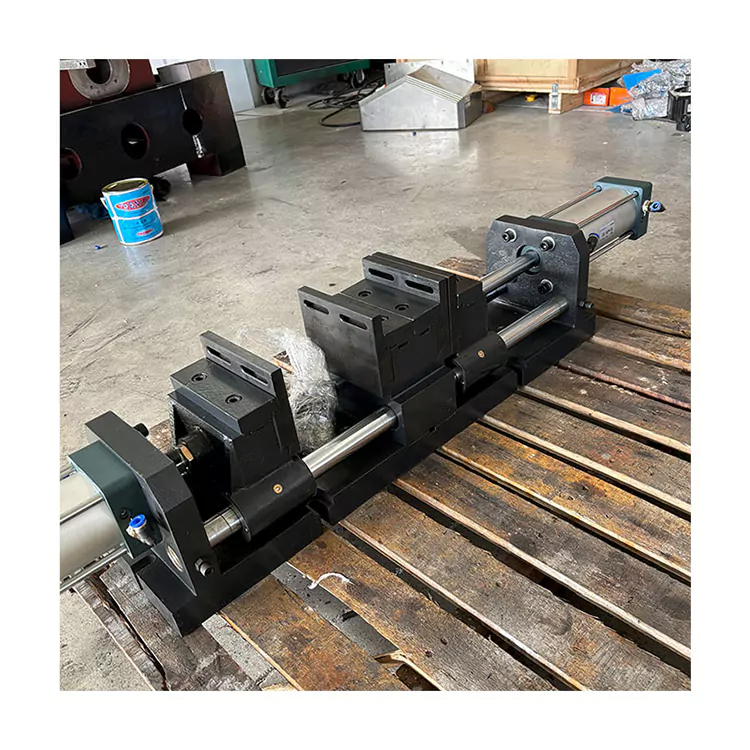

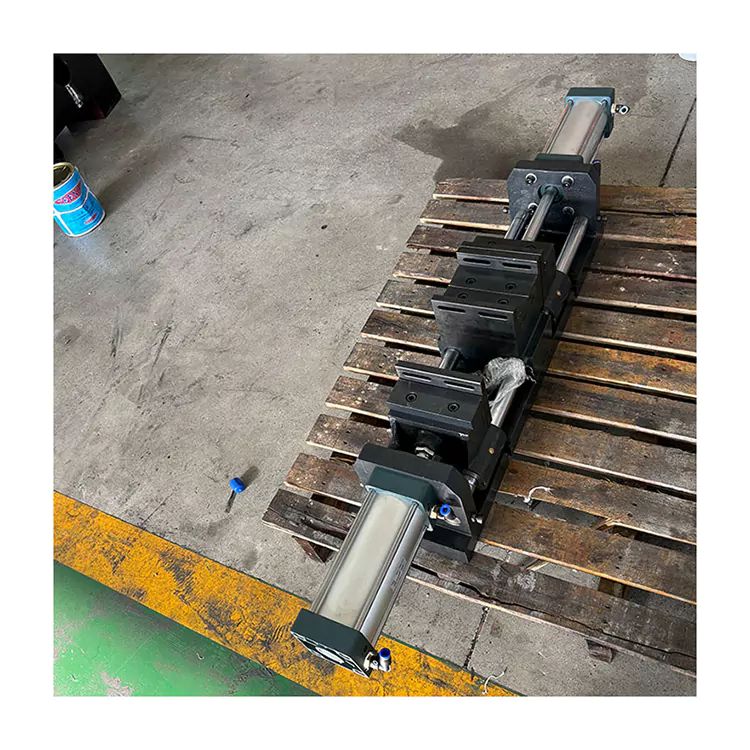

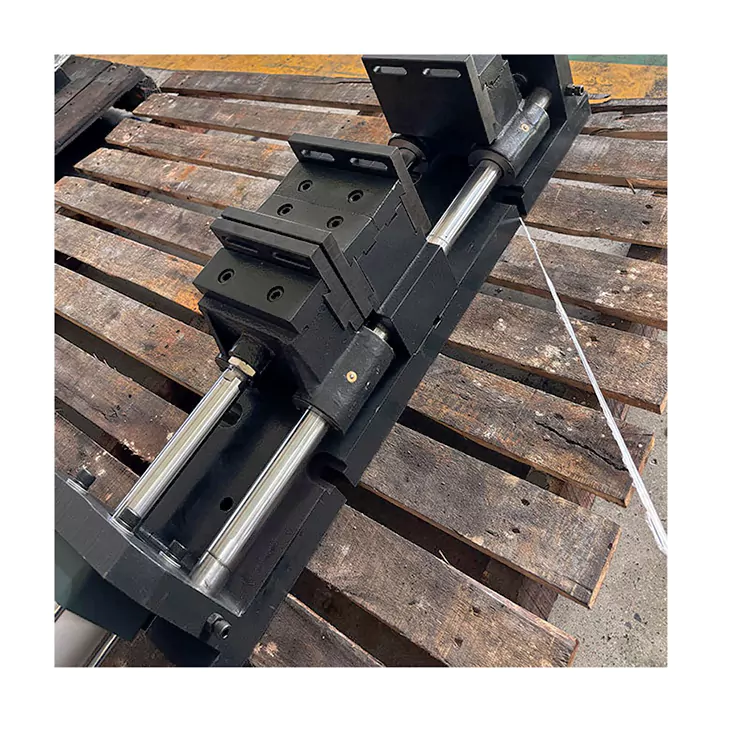

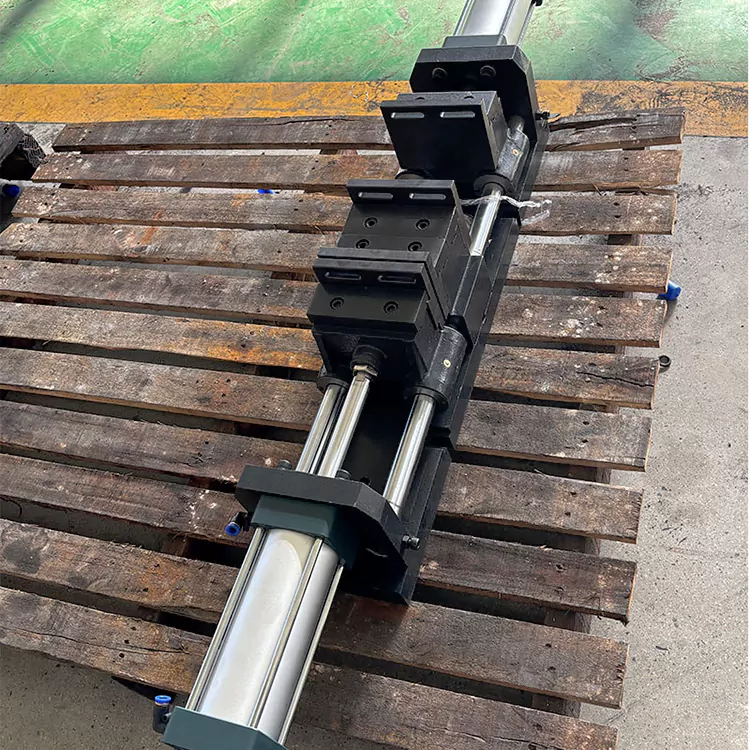

Vicepresidente plano neumático doble simple abierto

El tornillo de banco plano neumático abierto doble simple de alta calidad de YueLi proporciona una sujeción estable para procesos de mecanizado de varios pasos de alta velocidad. Puede abrirse y cerrarse rápidamente mediante energía híbrida neumática o gas-líquido, posicionarse con precisión y adaptarse a CNC, máquinas compuestas, centros de perforación, fresadoras y otros equipos para ayudarlo a mejorar constantemente la eficiencia del procesamiento.

Enviar Consulta

Descripción del Producto

El tornillo de banco plano neumático abierto doble simple también se conoce como tornillo de banco plano neumático, tornillo de banco neumático, tornillo de banco neumático, etc. El modelo de utilidad se refiere a un accesorio rápido que es adecuado para el mecanizado de máquinas compuestas de doble eje, centros de mecanizado de control numérico, fresadoras, perforadoras, etc. La función de YueLi en este producto es muy directa: sujeción rápida, posicionamiento preciso y procesamiento estable. Ya sea que esté trabajando en piezas por lotes, sujeción compleja o desee aumentar la velocidad de cambio de piezas, puede hacer que su estación de trabajo sea más eficiente.

Selección de alicates de mandíbula plana

Tipo de mandíbula plana	Precisión de posicionamiento (planitud, paralelismo, verticalidad)	Ejemplos de equipos aplicables
Alicates de mandíbula plana para máquina en general.	0,1 ~ 0,2 mm	Cepilladora, fresadora, taladradora, etc.
Pinzas planas de precisión	0,01~0,02 mm	Cepilladora, fresadora, taladradora, mandrinadora, fresadora, etc.
Pinzas para herramientas	0,001~0,005 mm	Rectificadoras, fresadoras CNC, taladradoras CNC, fresadoras herramienta, máquinas de procesamiento especiales

Tipo de mandíbula plana	Precisión de posicionamiento (planitud, paralelismo, verticalidad)	Ejemplos de equipos aplicables
Alicates de mandíbula plana para máquina en general.	0,1 ~ 0,2 mm	Cepilladora, fresadora, taladradora, etc.
Pinzas planas de precisión	0,01~0,02 mm	Cepilladora, fresadora, taladradora, mandrinadora, fresadora, etc.
Pinzas para herramientas	0,001~0,005 mm	Rectificadoras, fresadoras CNC, taladradoras CNC, fresadoras herramienta, máquinas de procesamiento especiales

Especificación de parámetros

Número de modelo	Q51135、QY21130	Ancho de la mandíbula	135/130	Tamaño máximo de apertura	153 135
Altura de la mandíbula	70	Diámetro del perno de fijación	100	Calidad de los materiales	Fundición de grafito esferoidal
Tipo de energía	Neumatico hidraulico	Precisión del tornillo de banco	Tipo de precisión

Número de modelo	Q51135、QY21130	Ancho de la mandíbula	135/130	Tamaño máximo de apertura	153 135
Altura de la mandíbula	70	Diámetro del perno de fijación	100	Calidad de los materiales	Fundición de grafito esferoidal
Tipo de energía	Neumatico hidraulico	Precisión del tornillo de banco	Tipo de precisión

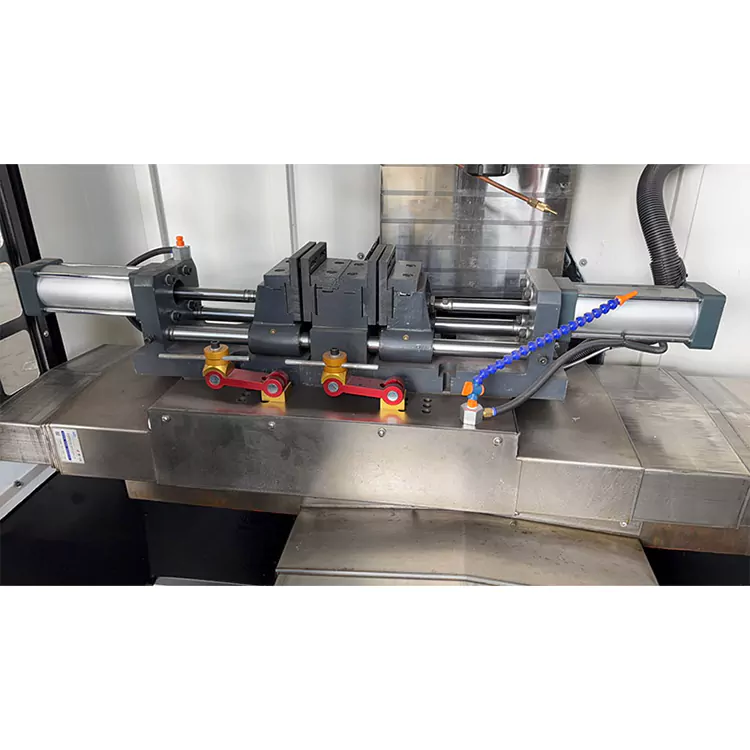

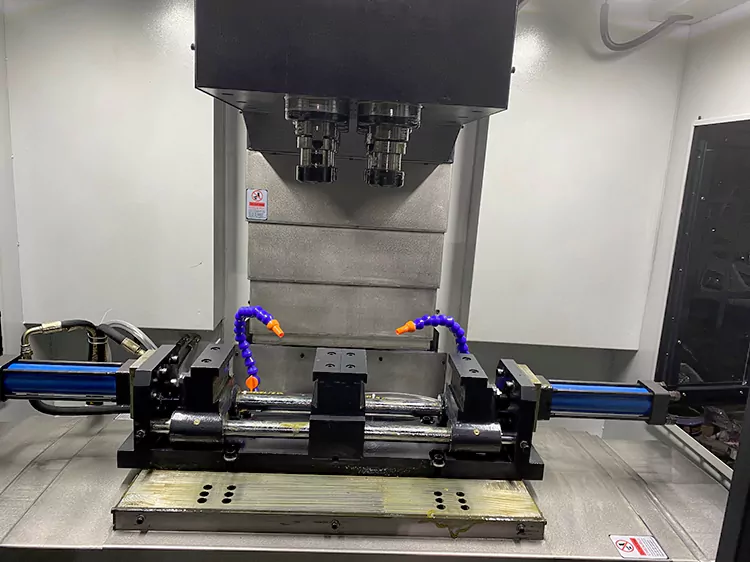

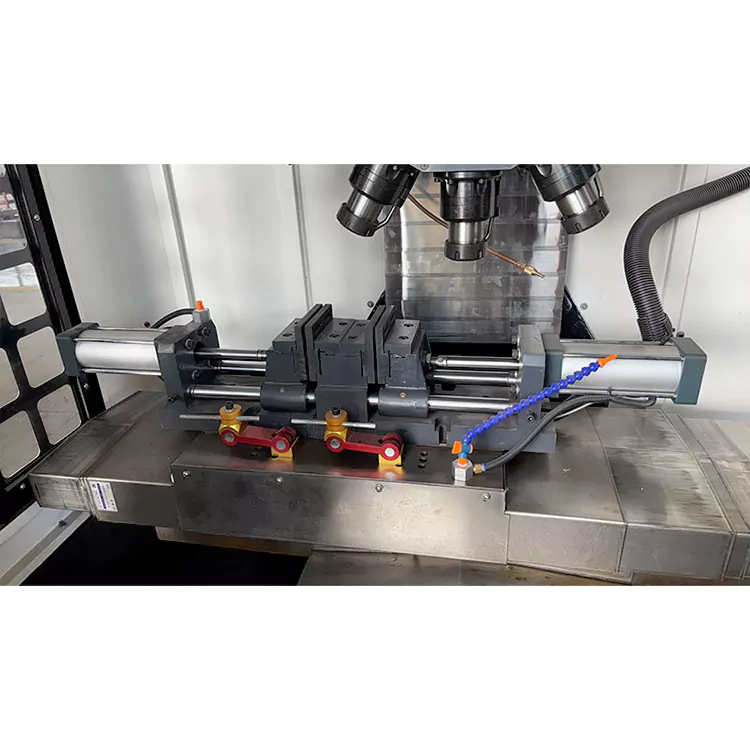

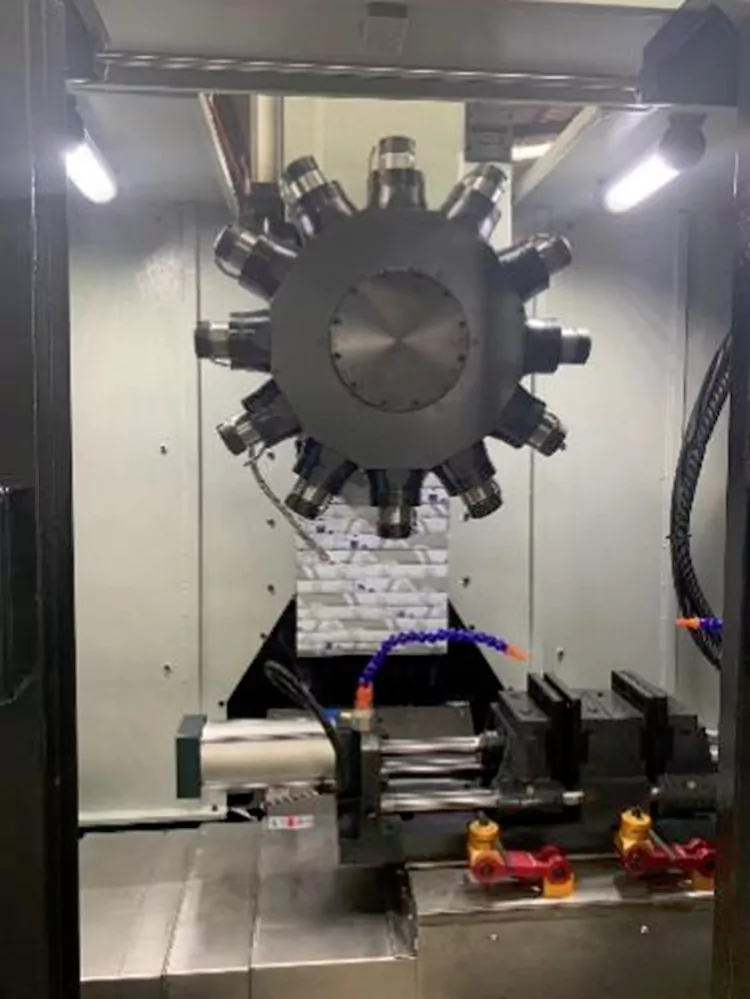

Escenario de aplicación de máquina herramienta

El tornillo de banco plano neumático abierto doble simple de alta calidad de YueLi es un accesorio general, que a menudo se usa para instalar piezas de trabajo pequeñas, es una fresadora, accesorios aleatorios para taladradora, fijados en el banco de trabajo de la máquina herramienta, que se usan para sujetar la pieza de trabajo para cortar.

La válvula solenoide controla ese cilindro de aire, ajusta la tuerca de la varilla del tornillo para controlar el tamaño abierto del tornillo de banco y forma el ajuste y aflojamiento de la pieza de trabajo.

Características del producto

1. Accionamiento neumático para una sujeción más rápida

La válvula solenoide controla la acción del cilindro, solo se puede abrir y cerrar con una llave, en comparación con los alicates manuales tradicionales, puede ahorrar mucho tiempo de reemplazo.

2. Posicionamiento preciso

Adoptamos un cuerpo de hierro fundido nodular + proceso de rectificado de precisión, la precisión plana de la mandíbula alcanza el estándar de precisión, por lo que aún puede mantener un desplazamiento estable en cortes de alta velocidad.

3. Estructura abierta doble simple, más flexible

El tamaño de la apertura se puede ajustar de forma independiente. El rango de sujeción se puede controlar ajustando el tornillo y la tuerca. No importa el tamaño de las piezas, se pueden manipular fácilmente.

4. Construcción duradera, estabilidad a largo plazo

Diseño de engrosamiento de piezas clave y mediante múltiples rondas de pruebas, adecuado para el procesamiento por lotes continuo de la línea de producción.
