Presentamos nuestros revolucionarios centros de mecanizado vertical: la solución definitiva para las necesidades de fabricación de precisión. Nuestra maquinaria de última generación está diseñada para brindar precisión y eficiencia incomparables para ayudarlo a aumentar su productividad y hacer crecer su negocio.

En el corazón de nuestros centros de mecanizado vertical se encuentra la tecnología y la ingeniería avanzadas, que garantizan la combinación perfecta de potencia y velocidad, proporcionando tiempos de procesamiento más rápidos y mayor precisión. Nuestras máquinas están diseñadas para manejar operaciones de alto rendimiento con facilidad y están completamente automatizadas, lo que le brinda la flexibilidad y conveniencia para optimizar su proceso de fabricación.

Con nuestros centros de mecanizado verticales, puede lograr tolerancias de precisión y acabados impecables con facilidad incluso en las piezas más complejas. Nuestras máquinas pueden manejar una amplia gama de materiales, desde plásticos blandos hasta metales duros y todo lo demás, lo que le permitirá ampliar sus capacidades de fabricación y hacer crecer su negocio.

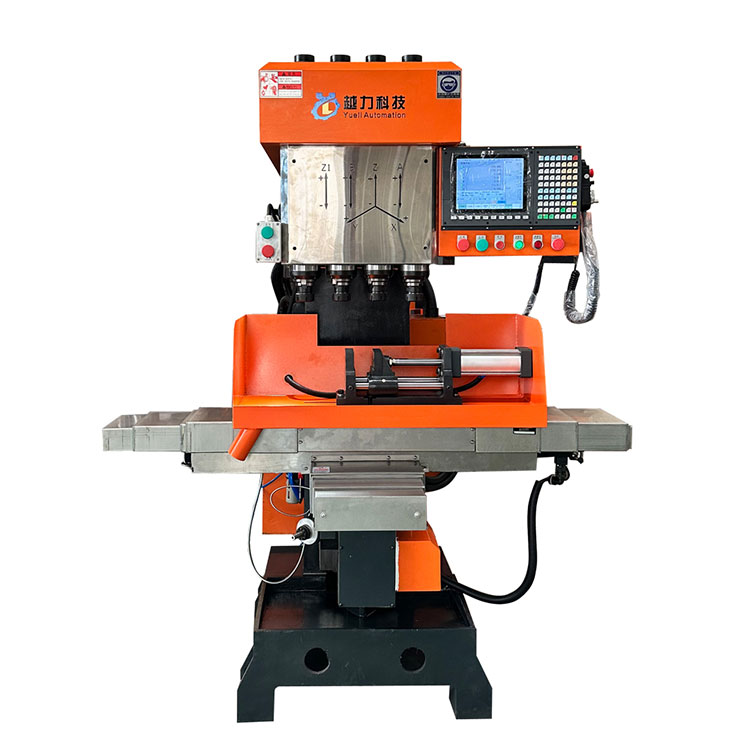

Centro de mecanizado de roscado y perforación vertical de cuatro ejes Descripción general de funciones:

1. Sistema CNC HUST; Interfaz hombre-máquina con pantalla táctil, diálogo amigable, programación intuitiva y fácil operación. La gente común puede aprenderlo rápidamente.

2. Las funciones del CNC de cuatro ejes son: los cuatro ejes pueden perforar, roscar, fresar y platear el avance del husillo de bolas. Está equipado con un servomotor principal de 5,5 KW para realizar el roscado rígido del sistema. Viene con un convertidor de frecuencia y puede ser continuo. La regulación de la velocidad también garantiza la precisión del procesamiento.

3. Componentes neumáticos importados de Corea del Sur.

4. La mesa de trabajo y el soporte intermedio están equipados con calibres de alambre de rodillo plateado y tornillos de rodillo para lograr un corte de alta resistencia.

5. Posicionamiento controlado digitalmente, precisión de posicionamiento de alta repetibilidad y velocidad rápida de ajuste de la herramienta.

6. La operación es conveniente y rápida, lo que permite que una persona tenga varias máquinas, lo que reduce en gran medida los costos laborales y la intensidad de la mano de obra.

7. Equipado con una cubierta protectora completamente cerrada para mantener el taller limpio y ordenado.

Parámetros mecánicos:

Especificación del nombre	50 carril lineal de cuatro ejes
nombre del parámetro	ZSK4150*4
Recorrido máximo del eje X (tornillo) mm	500 mm
Recorrido máximo del eje Y mm	280 mm
Diámetro del manguito del husillo mm	105mm
Cono del husillo	BT40
Z1/Z2/Z3/Z4 carrera máxima mm	110mm
Distancia del husillo mm	120mm
Extremo del husillo a la mesa de trabajo mm	250/500 mm
Distancia entre el eje del husillo y el carril guía de la cama mm	250
Diámetro máximo de perforación mm	50mm
Diámetro máximo de roscado mm	50mm
Velocidad del husillo r/min	0-3000 rpm
Potencia del motor del husillo KW	5,5 KW
Dimensiones totales LWH:	1700*1850*2250
Peso neto de la máquina herramienta KG	1600KG



Procesamiento de visualización del producto:



Proceso de producción:

1 El hierro fundido ha sido reacondicionado a altas temperaturas y envejecido durante más de seis meses.

2 Riguroso proceso de montaje (montaje de rieles de línea, montaje de tornillos, montaje de rodamientos, etc.)

3  Exquisita tecnología de raspado (raspado de la base del motor, raspado de la cara del extremo del husillo, raspado de la superficie de montaje de la columna).

4 Sistema científico de producción y control de calidad con total trazabilidad.

Seguro de calidad

1. Al realizar la detección de errores de paso, la rectitud del riel guía lineal en las direcciones xx e yy se puede detectar al mismo tiempo para garantizar la precisión del procesamiento y ensamblaje de cada componente de la máquina herramienta. Se midieron la precisión de posicionamiento real y la precisión de posicionamiento repetitivo de la máquina herramienta.

2. Toda la máquina detecta la verticalidad del husillo y la precisión del plano de trabajo, y se requiere que esté dentro de 0,03 mm.

3. Toda la máquina detecta la perpendicularidad entre el riel guía del eje z y el trabajo, y es necesario asegurarse de que esté dentro de 0,03 mm.

4 Toda la máquina detecta la verticalidad del riel guía del eje xy y se requiere que la precisión sea de 0,01 mm.



Áreas de aplicación

Es adecuado para procesar lotes pequeños y medianos de piezas complejas, como cajas, placas, placas, válvulas, carcasas, moldes, etc., de tamaño pequeño y mediano. Se usa ampliamente en piezas de precisión, moldes de precisión, productos 5G, hardware. , autopartes y equipos médicos. industria.

nuestro servicio:

1. Responda su consulta en 24 horas hábiles.

2. Personal experimentado responde todas sus preguntas en inglés fluido.

3. Diseño personalizado disponible. UEM y UBM son bienvenidos.

4. Nuestros ingenieros y personal bien capacitados y profesionales pueden proporcionar a nuestros clientes una solución exclusiva y única.

5. Nuestro distribuidor recibe descuentos especiales y protección de ventas.

6. Fábrica profesional: Somos fabricantes, especializados en la producción de todo tipo de maquinaria desde hace más de 20 años, competitivos con buena cantidad.

7.Muestra: Podemos enviar muestras para prueba en una semana si la cantidad del pedido es lo suficientemente grande. Pero los gastos de envío generalmente los paga usted, los cargos se recuperarán cuando tengamos el pedido formal.

8. Como vendedor honesto, siempre utilizamos materia prima superior, máquinas avanzadas y técnicos calificados para garantizar que nuestros productos tengan un acabado de alta calidad y características estables. Bienvenido a contactarnos o visitar nuestra empresa.

nuestra compañía:

Quanzhou Yueli Automation Equipment Co., Ltd fue fundada en 2013 y cubre un área de 3000 metros cuadrados. La empresa está ubicada en China Plumb Town, Nanan, Fujian. Es una empresa de producción liderada por máquinas compuestas de taladrado y roscado, centros de taladrado y roscado y centros de proceso de fresado y taladrado. La empresa se compromete a prestar servicios a diversas industrias, como la de artículos sanitarios, válvulas de protección contra incendios, ferretería, ferretería eléctrica, aeroespacial, fabricación de maquinaria, etc.

Quanzhou Yueli Automation Equipment Co., Ltd se ha desarrollado desde una simple industria de fabricación de ensamblaje hasta convertirse en un fabricante de mecanizado que reúne investigación y desarrollo, producción, ventas y servicio. Posee una máquina rectificadora de rieles de pórtico CNC, una mandrinadora, una máquina para fresar, excavar, pulir compuestos y otros equipos de prueba avanzados. El producto de nuestra empresa proviene de la red de ventas y servicios en todo el mercado interno de China. Se exportan a países y regiones extranjeros.

Seguimos innovando y esforzándonos por alcanzar la perfección en nuestros productos. Estamos especializados en la calidad, nos centramos en el espíritu, un servicio dedicado para adquirir el apoyo perenne y el profundo cariño de nuestros clientes.

En el futuro, seguiremos prestando atención a las necesidades de los usuarios, mejorando constantemente el nivel profesional, la calidad de la ciencia y la tecnología. Gana el mercado con la calidad. Estamos dispuestos a unir nuestras manos para crear nuestro brillante futuro.
