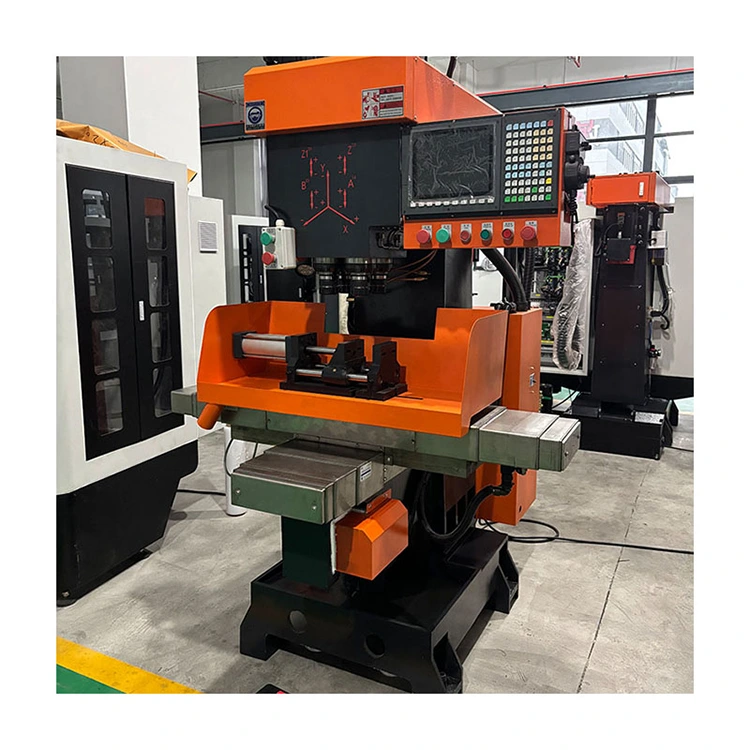

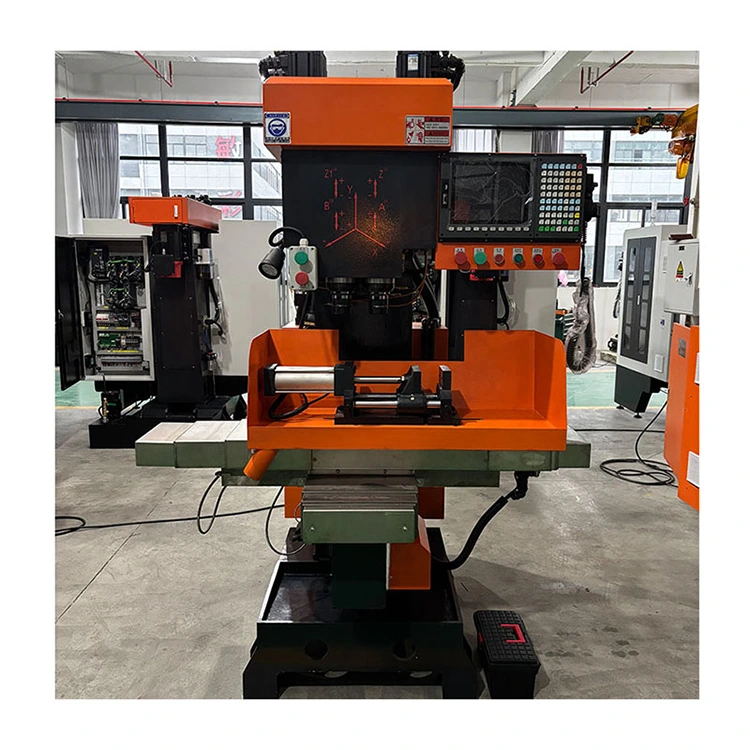

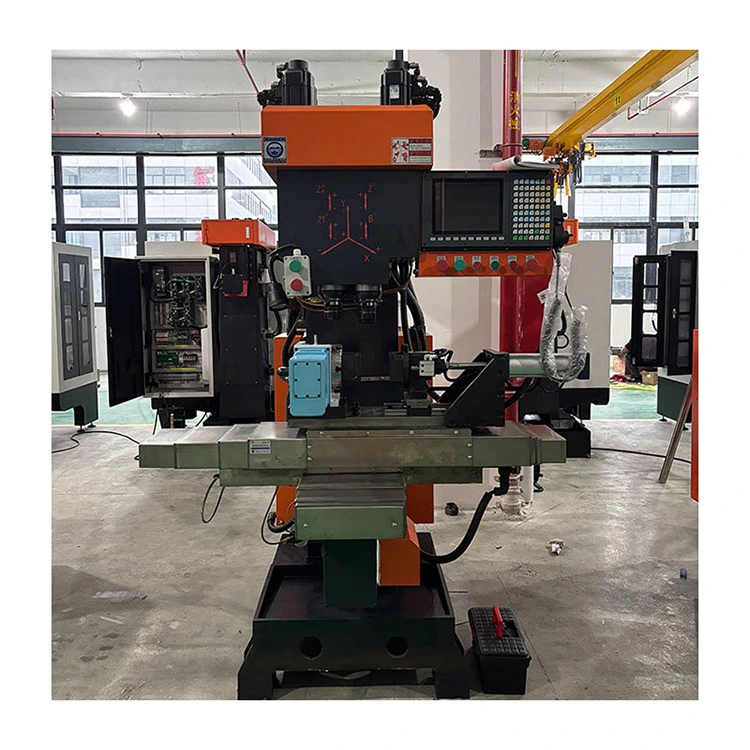

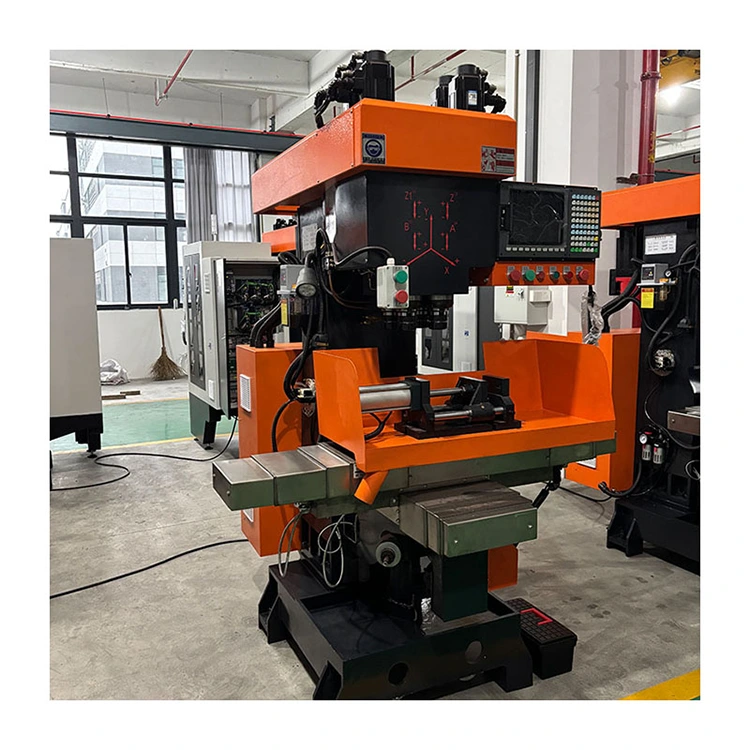

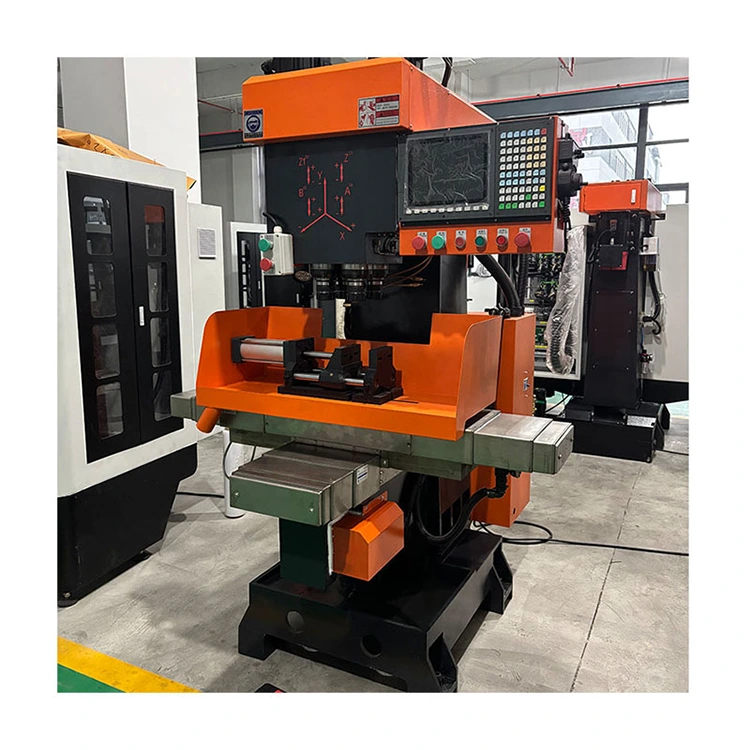

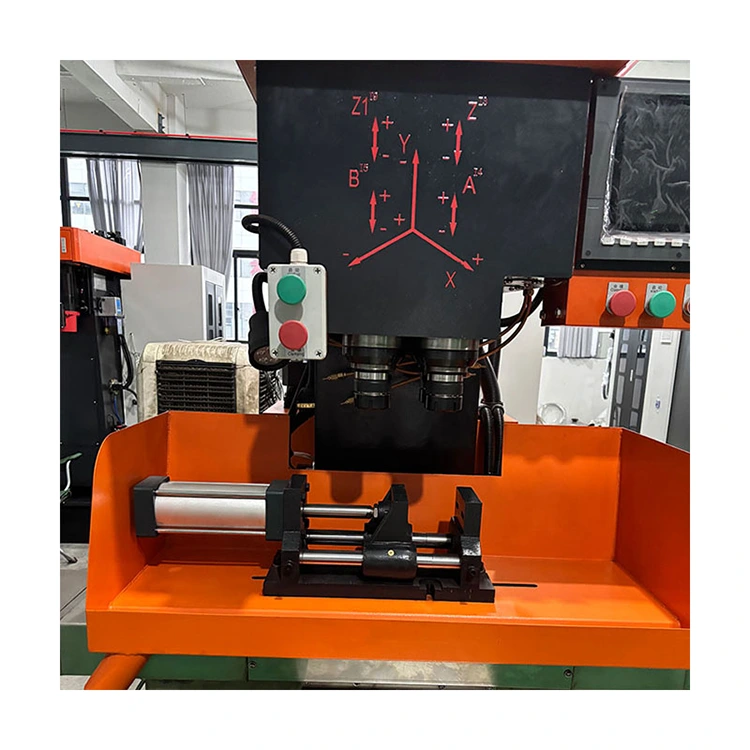

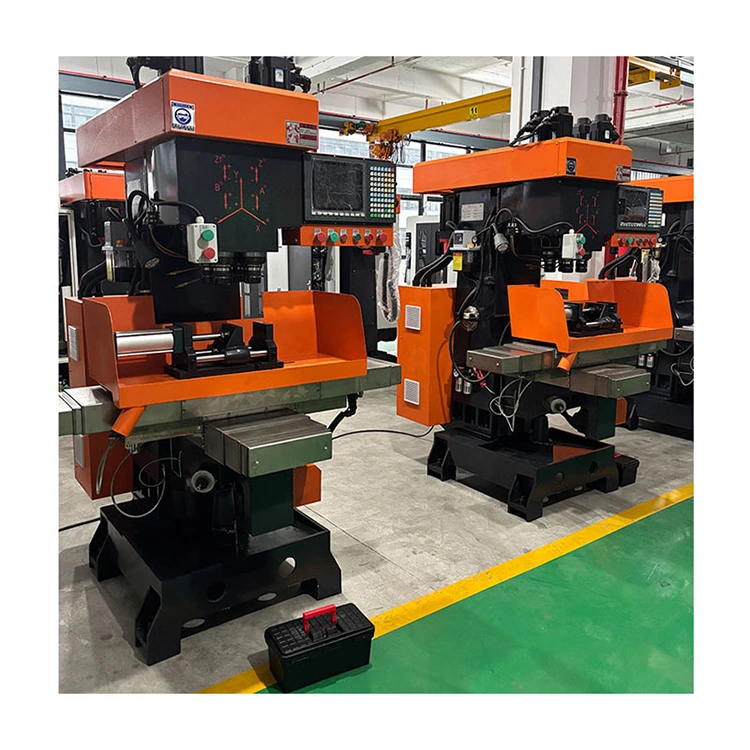

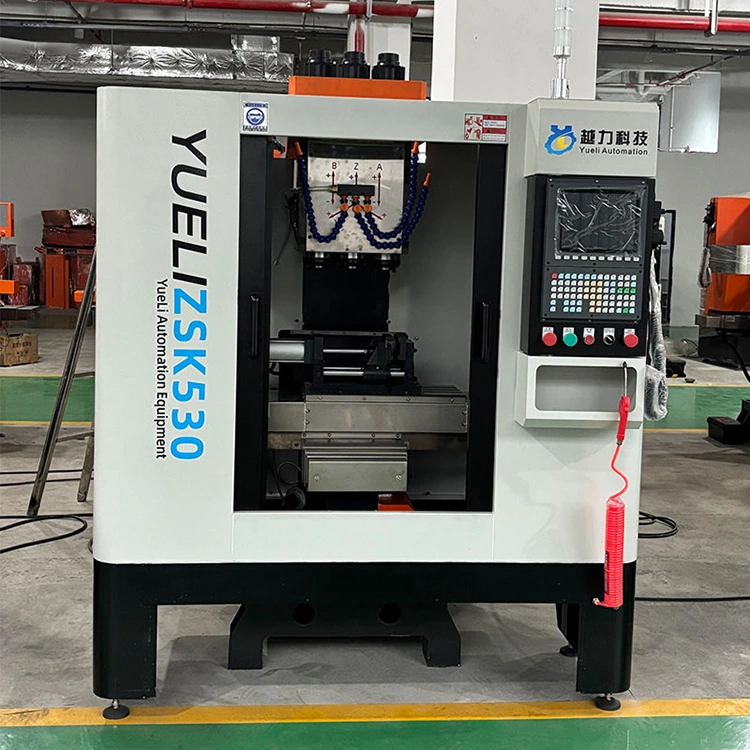

Máquina compuesta vertical CNC de 4 husillos

La estructura y el rendimiento de la máquina herramienta.

1. El centro de la máquina compuesta CNC de 4 husillos verticales de alta calidad YueLi utiliza un sistema de control Hust taiwanés para su sección de control de programa, que presenta una función de detección para evitar daños a los grifos o herramientas causados ​​por mal funcionamiento de la válvula solenoide o del cilindro; Tiene una interfaz fácil de usar y es fácil de operar.

2. La máquina compuesta CNC vertical de 4 husillos es adecuada para el procesamiento de piezas en lotes medianos a grandes, puede completar el proceso en una sola operación de sujeción, ofreciendo alta eficiencia y buena precisión.

3. El mecanismo de roscado no requiere cambiar la transmisión del tornillo de avance; el paso es estándar y el servomotor principal Alpha tiene una función de conversión de frecuencia incorporada, lo que mejora la rugosidad de la superficie de las roscas de las piezas procesadas y garantiza la precisión del procesamiento.

2. El cable de alimentación principal no debe tener menos de 4 mm². Una vez completado el cableado, verifique si el cableado es correcto y si los terminales del cableado están apretados.

5. El sistema Hust CNC permite configurar la velocidad de alimentación adecuada según sea necesario. Después de un uso prolongado, el tornillo de avance puede desgastarse y el propio sistema tiene una función de compensación de herramienta.

6. Todas las superficies deslizantes móviles utilizan un dispositivo de lubricación automática centralizada para garantizar la vida útil de la máquina herramienta.

7. El movimiento de la mesa deslizante es impulsado por un servomotor, lo que permite la configuración digital de múltiples coordenadas, lo que resulta en una alta precisión de posicionamiento, baja vibración y una velocidad de respuesta rápida.

8. Durante el procesamiento, el estado de procesamiento de la pieza de trabajo se muestra en la pantalla táctil y hay una función de alarma en caso de mal funcionamiento.

9. La protección completamente cerrada garantiza la seguridad personal y mejora el entorno de procesamiento.

Configuración principal

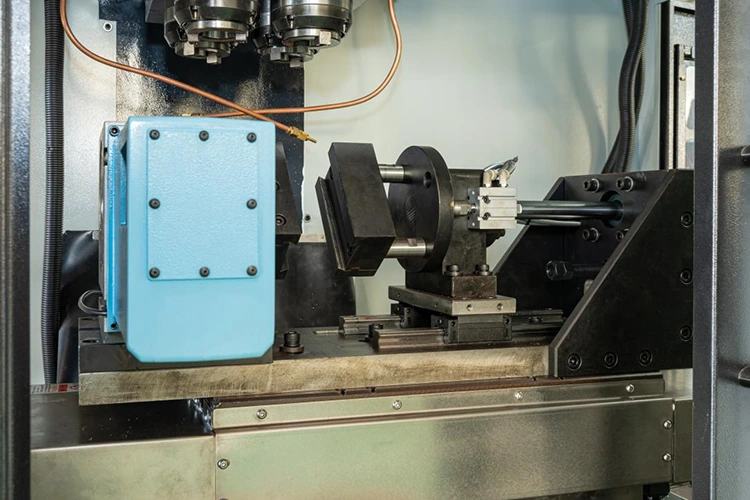

Parámetros del Cuarto Eje

Instrucciones de instalación

1. La instalación de la plataforma se ajustará de conformidad con lo dispuesto en el artículo 3.1 del GB/T17421.1-1998. Coloque el banco de trabajo en el medio del trazo y coloque un nivel en el centro del banco de trabajo. La lectura del nivel tanto en dirección vertical como horizontal no deberá exceder 0,04/1000 mm.

2. El cable de alimentación principal no debe tener menos de 4 mm². Una vez completado el cableado, verifique si el cableado es correcto y si los terminales del cableado están apretados.

3. La instalación de la máquina compuesta CNC vertical de 4 husillos debe conectarse a tierra según sea necesario, la resistencia de la máquina a tierra debe ser inferior a 4 ohmios y el diámetro del cable de conexión a tierra debe ser superior a 2,5 mm².

Campos de aplicación

La máquina compuesta CNC de 4 husillos verticales de alta calidad de YueLi es capaz de completar el corte de metal de piezas de cobre, piezas de aluminio, aleaciones de zinc y piezas de acero, y es adecuada para industrias como plomería y artículos sanitarios, válvulas contra incendios, hardware de control de puertas, hardware de electrodomésticos, medidores de agua y piezas de automóviles/motocicletas, y aeroespacial.
