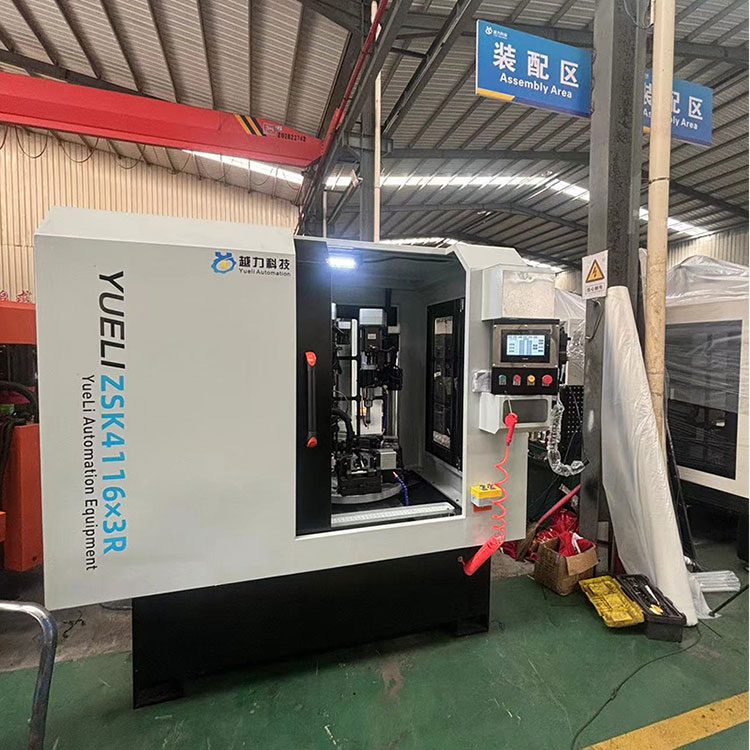

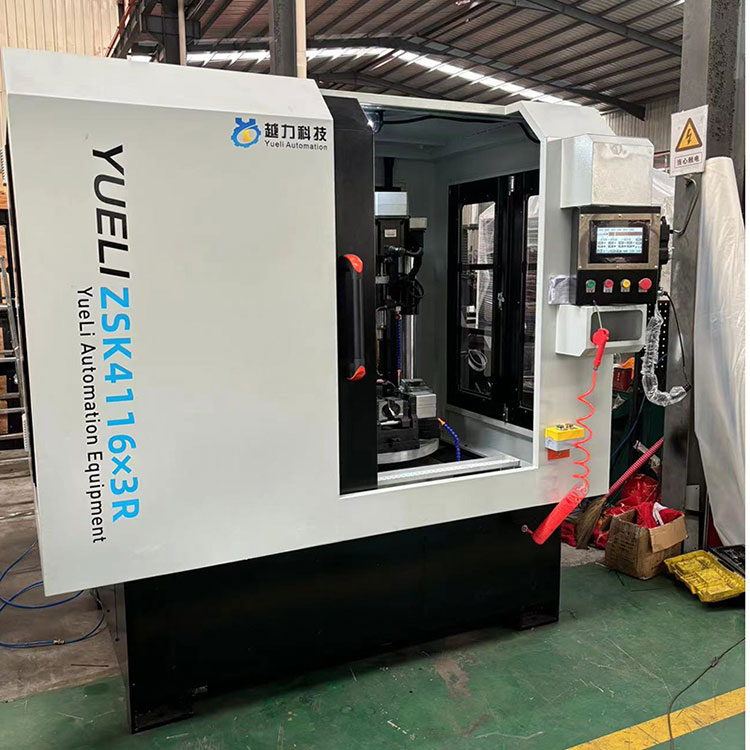

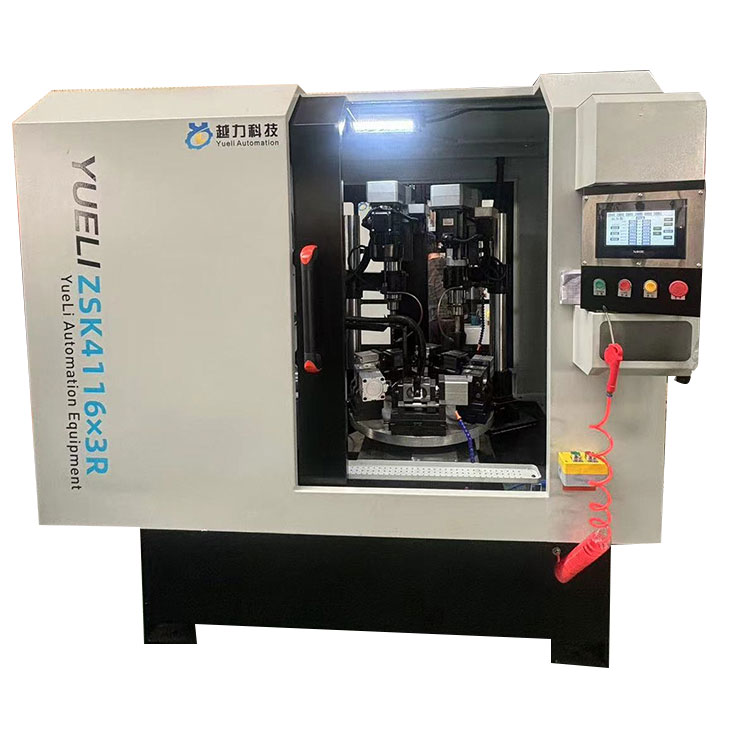

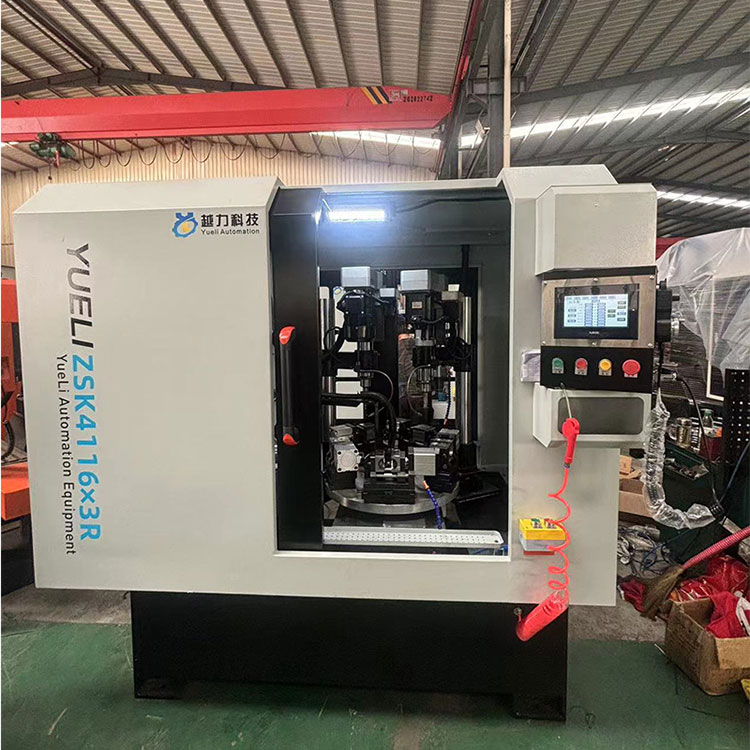

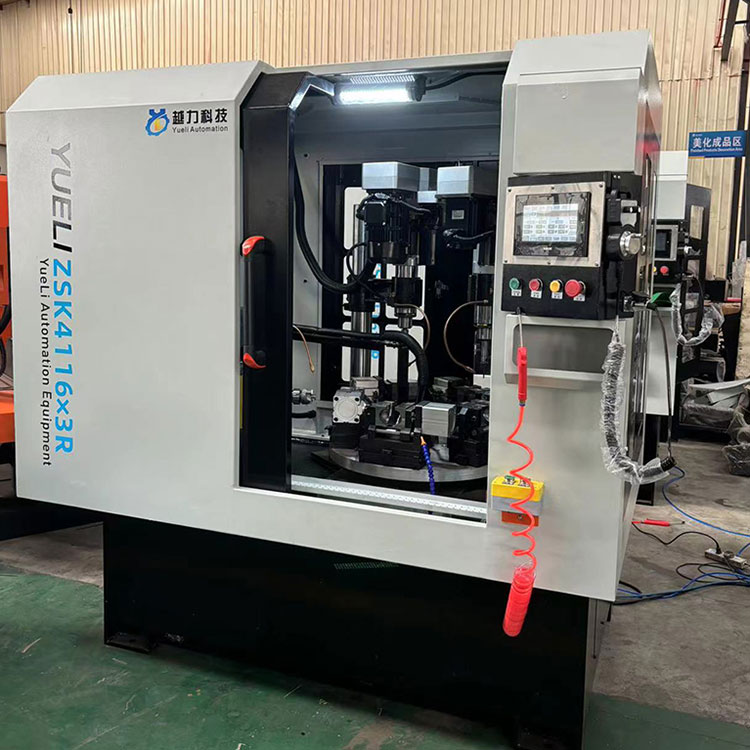

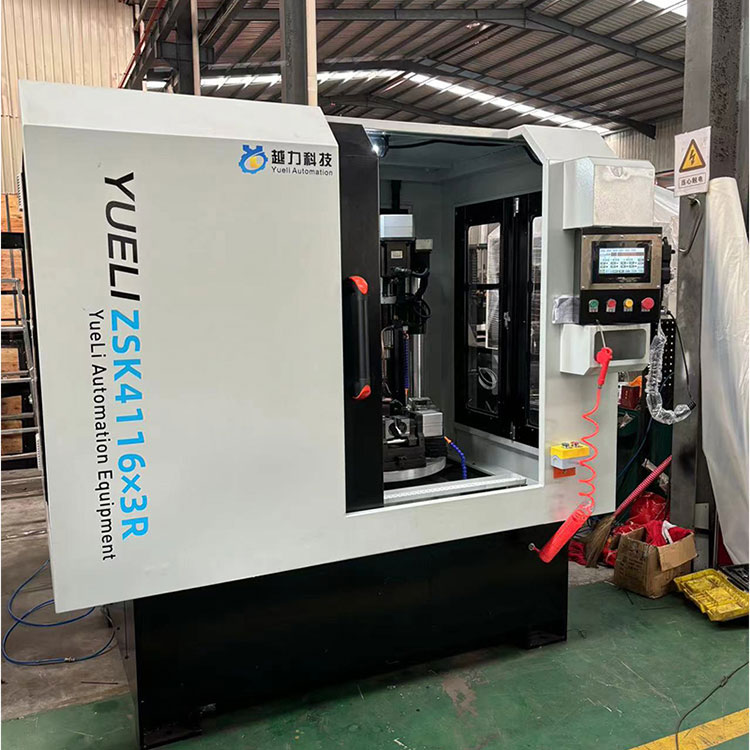

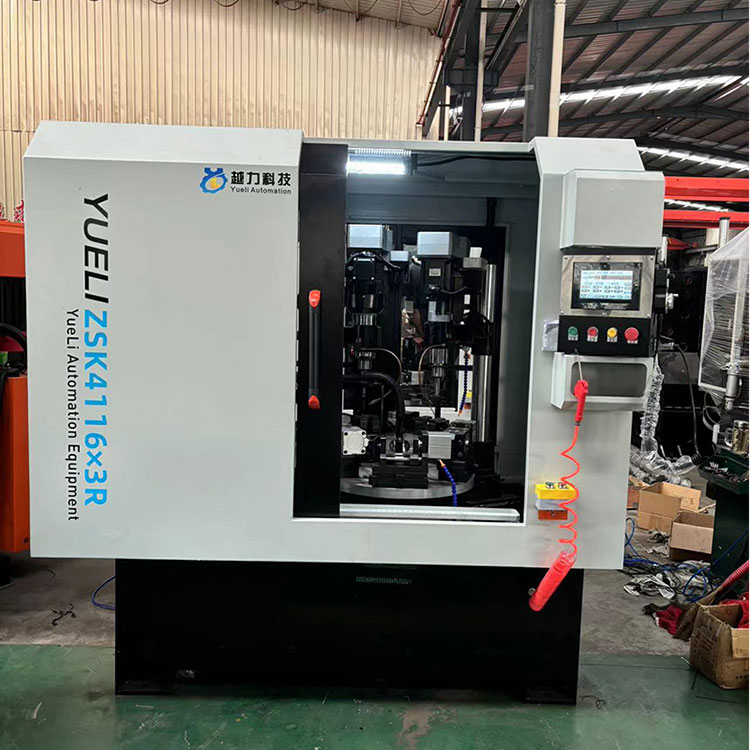

Máquina compuesta de perforación giratoria de tres ejes y cinco estaciones

Le invitamos a venir a nuestra fábrica para comprar la máquina compuesta de perforación rotativa de tres ejes y cinco estaciones más vendida, de bajo precio y de alta calidad. YueLi espera cooperar con usted.

Enviar Consulta

Descripción del Producto

La máquina perforadora y roscadora giratoria de tres ejes y cinco estaciones ZSK4116×3 de Yueli Automation Equipment es adecuada para la producción y procesamiento de productos de puertas para lotes grandes y medianos. La máquina herramienta tiene una apariencia suave y generosa, operación simple e intuitiva, ajuste conveniente y adopta control CNC, con un mayor grado de automatización, buena confiabilidad y menor intensidad de mano de obra para los operadores. Puede realizar la operación y gestión de múltiples máquinas por una sola persona y es un equipo de procesamiento antiincrustante ideal y eficiente.

Configuración principal:

Número de serie	Nombre del producto	Modelo/Especificación	Cantidad	Marca
1	base	Componentes de soldadura	1	De producción propia
2	Cojinetes del eje principal	JT6-YL92	6	Harbín
3	Cabezal de potencia de perforación y ataque.		1	control numérico
4	Cabezal de perforación	JT6-YL92	2	control numérico
5	Disco de segmentación automática	5 estaciones de trabajo	1	Yuntong
6	Fijación de la pieza de trabajo	Neumático	5
7	servomotor	2,3 KW	1	Xinjie
8		750W	2	Xinjie
9		1,2 KW	1	estar abierto a la navegación
10	maquinaria electrica	3kW	1	Jinling
11		1,5 KW	1	Nuofan
12		750W	1	sheng xiang
13	pantalla táctil	TG765S-XT	1	Xinjie
14	contactor	LC1N1801	1	Schneider
15	control PLC	XTM-60T	1	Xinjie
16	Fuente de alimentación de modo conmutado	PMT-24V150W2BA	1	Delta
17	Convertidor de frecuencia	3PH-380V	1	Fácil de conducir
18	válvula solenoide	4V210-08	6	Yadek
19	Blindaje	Completamente cerrado	1

Principales parámetros técnicos.

Número de serie	categoría	Especificaciones de datos	comentarios
1	Número de estaciones de trabajo	5 personas
2	capacidad de trabajo	El diámetro máximo de perforación y roscado del cabezal motor es 13	Componentes de acero
3	Precisión del plato giratorio de segmentación	La precisión de salida del divisor es ≤± 0,03	Configuración de referencia motor RV75 0.75KW
4	Tipo de portaherramientas de husillo	JT6-ER20	Configuración estándar
5	Parámetros del husillo	RPM máximas 0-2000/min	Velocidad ajustable
6	Método de instalación del mango del cuchillo.	Apriete manual de tornillos
7	Método de sujeción de herramientas	ER20 (8 a 14)	Configuración estándar
8	Cabezal de potencia horizontal	Lunes 4#
9	Tipo de portaherramientas de husillo	Morse 4#ER40 (3 a 30)
10	Parámetros del husillo	RPM máximas 0-1500/min	Velocidad ajustable
11	Precisión del trabajo	Precisión de posicionamiento del orificio de 0,05/precisión de posicionamiento repetido de 0,03
12	Presión de la fuente de gas de trabajo	5-6 kg/c㎡
13	Diámetro del banco de trabajo	680 mm
	Capacidad de suministro de energía	Potencia total 10,5 KW
	Tamaño de la máquina	2070X1860X2100	recursos de referencia
	Peso de la máquina	Alrededor de 1600 kg	recursos de referencia

La estructura y el rendimiento de la máquina herramienta.

La máquina compuesta de perforación y roscado rotativa de tres ejes y cinco estaciones está soldada con piezas de acero y tratada con envejecimiento artificial. Tiene buena precisión y estabilidad. Toda la máquina es una estructura combinada, equipada con un sistema PLC y tiene una gran movilidad.

1 cabezal de potencia de perforación y roscado, capacidad de perforación: 16 mm para piezas de acero, 20 mm para piezas de aluminio, carrera de perforación 100 especificaciones, modo de alimentación: alimentación servo, un motor principal: 3 KW, el cabezal de potencia y el orificio de procesamiento de piezas se pueden ajustar manualmente y hacia abajo, antes del ajuste, afloje los dos pernos en las superficies superior e inferior de la corredera, gire el volante para subir y bajar el cabezal motor y apriete los dos pernos después de colocar el cabezal motor para evitar que el cabezal motor deslizándose por sí solo; 2 cabezales de potencia de perforación: capacidad de perforación: 13 mm para piezas de acero, 16 mm para piezas de aluminio, carrera de perforación 80 especificaciones, modo de alimentación: alimentación servo, un motor principal: 2,3 KW, los cabezales de potencia de perforación y roscado (JT16) están instalados verticalmente y el La altura central de las piezas se puede ajustar manualmente hacia arriba y hacia abajo. Equipado con una plataforma giratoria dividida automática de cinco estaciones para lograr el posicionamiento de cinco estaciones, y cada herramienta se puede ajustar hacia adelante, hacia atrás, hacia la izquierda y hacia la derecha. Fácil de cargar y descargar. Cada husillo tiene funciones de control independiente y ajuste manual. Los cojinetes del husillo son todos cojinetes de Harbin; El engrasador del sistema de lubricación automática intermitente, el cabezal de perforación y el cabezal de roscado tienen funciones de avance rápido, avance lento, avance y retroceso rápido.

Flujo del proceso: encienda la máquina → cargue manualmente el material en la posición de carga → gire la plataforma giratoria a la primera estación → tres estaciones procesan perforación y roscado al mismo tiempo → descarga manual → ingrese al segundo ciclo.

Estructura principal de la máquina herramienta:

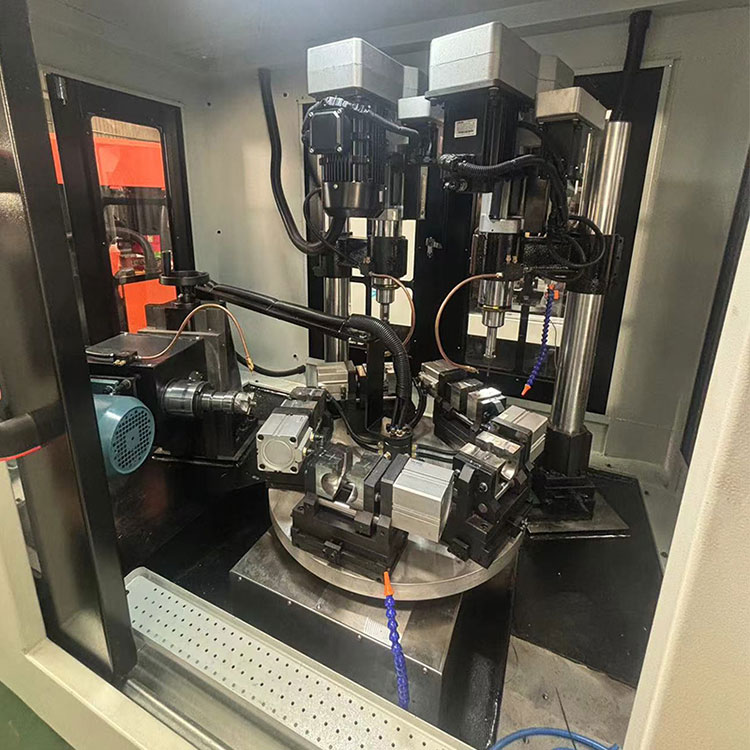

Distribución del cabezal de potencia: cabezal de potencia horizontal para taladrar y fresar la cara del extremo, una unidad de husillo de perforación vertical, dos unidades de husillo de roscado vertical, plataforma giratoria dividida automática de cinco estaciones, una base; un juego de sistema de circuito, cinco juegos de accesorios y un juego de protección de chapa metálica completamente cerrada.

Sistema electrico

1. La válvula solenoide utiliza Taiwan AirTac para una buena estabilidad y la presión del aire no puede ser inferior a 0,5 MPa.

2. El contactor de CA utiliza Schneider para una buena estabilidad.

3. El relé utiliza Siemens para una buena estabilidad.
