Máquina de configuración de herramientas de cama plana

Máquina de configuración de herramientas de cama plana CK-0640I. Configuración básica y parámetros principales: Número de serie Nombre Parámetros Otras explicaciones 1Sistema de controlSistema Huaxing 2Eje principalLa velocidad de rotación es de 0-300 por minu......

Modelo:CK-0640

Enviar Consulta

Descripción del Producto

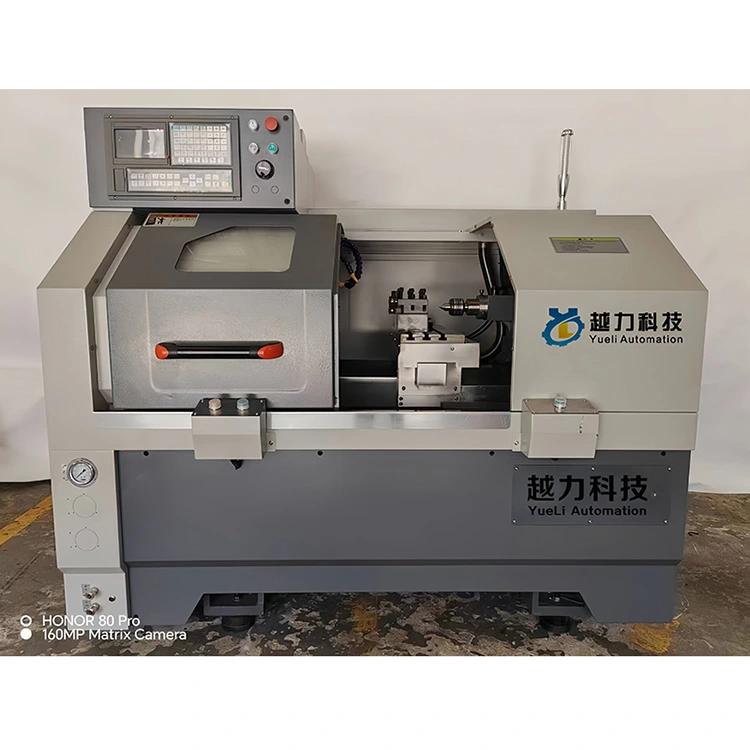

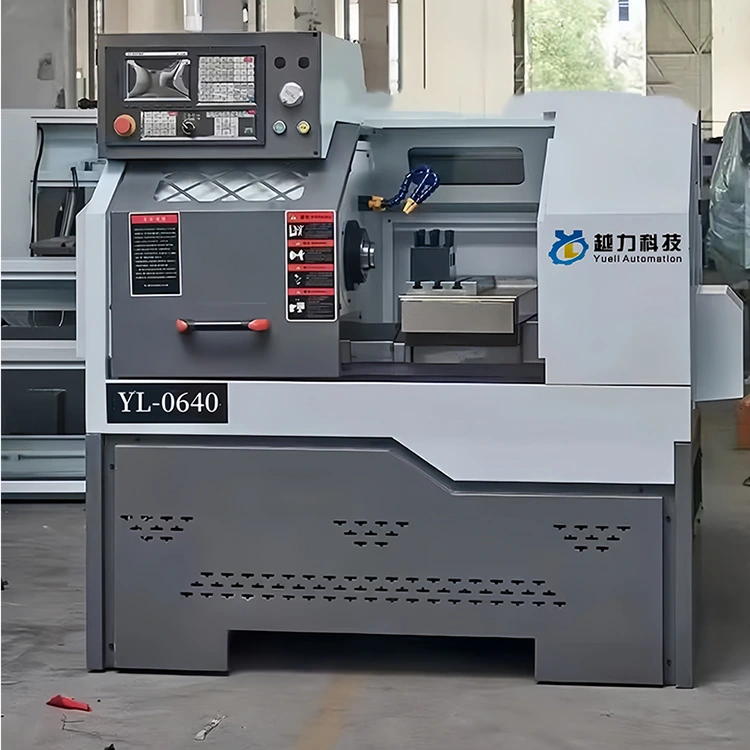

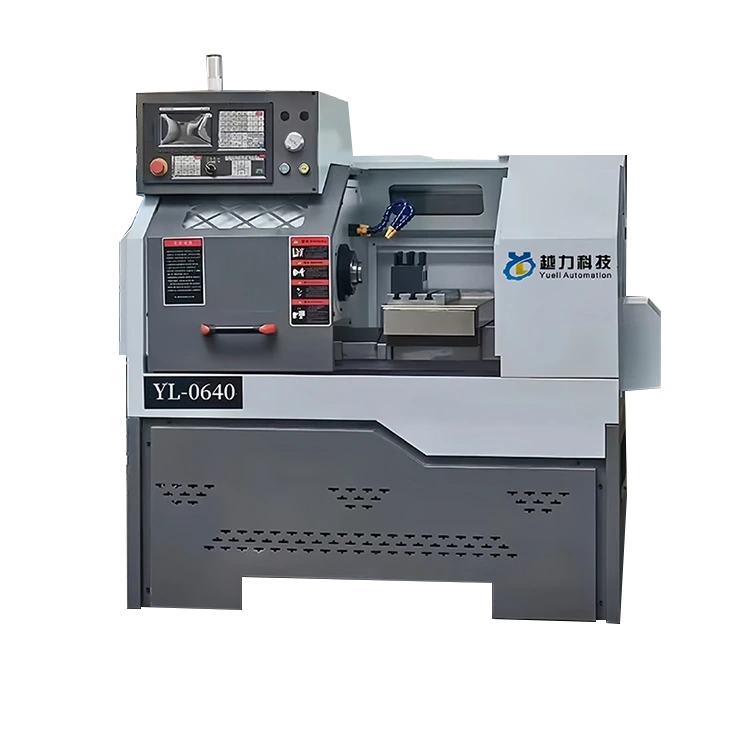

Máquina de configuración de herramientas de cama plana CK-0640

I. Configuración básica y parámetros principales:

Número de serie	Nombre	Parámetros	Otras explicaciones
1	Sistema de control	Sistema Huaxing
2	Eje principal	La velocidad de rotación es de 0-300 por minuto, y el diámetro del tubo de conexión del orificio del eje principal es φ48
3	Tornillo de plomo	Pitch del eje X: 6 mm La carrera máxima del eje x tiene 600 mm de diámetro
3	Tornillo de plomo	Pitch del eje z: 8 mm La carrera máxima del eje z es de 350 mm	Arrancar el tornillo de plomo
4	Motor de husillo	4kw Servo Spindle
5	Servo motores y conductores	Un conjunto de servomotores de eje X y un conjunto de servomotores de eje Z La velocidad de posición máxima del eje x y el eje z es de 18- 24 m/min	Sistema Huaxing El movimiento máximo estándar de fábrica está en la dirección z: 14m/min X Dirección: 12m/min
6	Método de sujeción	Cilindro giratorio	Spring Chuck (hecho a medida)
7	Guía de riel	Taiwán Shenghe	Rodillo
8	Rotación de la cama	Φ360 mm
9	Longitud del banco de trabajo	400 mm
10	Diámetro giratorio del banco de trabajo	Φ80
11	Repetir posicionamiento	0.005 mm
12	Forma de reposo para cuchillo	Cuchillo de hilera
13	Especificación de la máquina herramienta (MM)	1650 de longitud 1200 de ancho 1600 de altura
14	Peso de la máquina herramienta (kg)	1000 kg
15	Estructura de cama	Marco de la cama
16	Chapa protectora	Protección completa

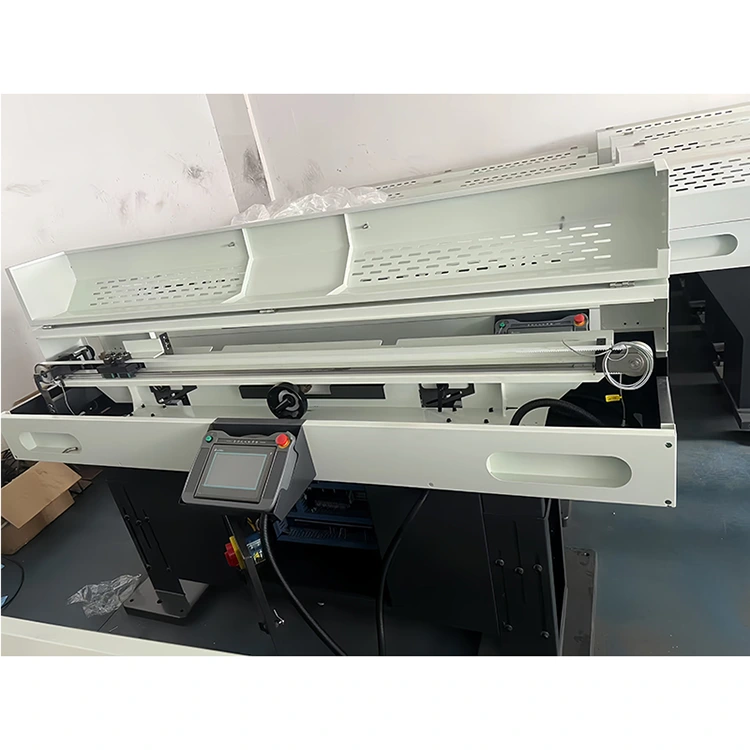

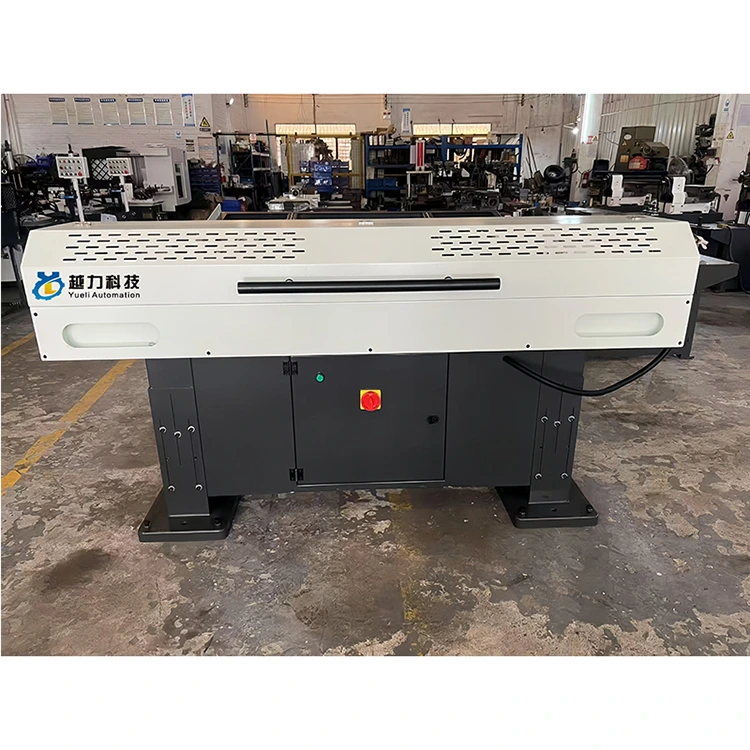

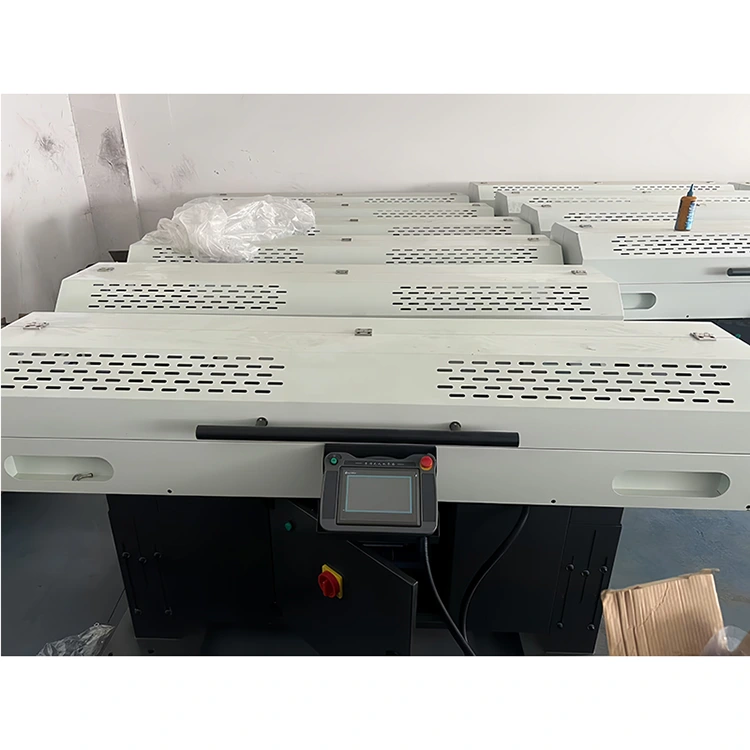

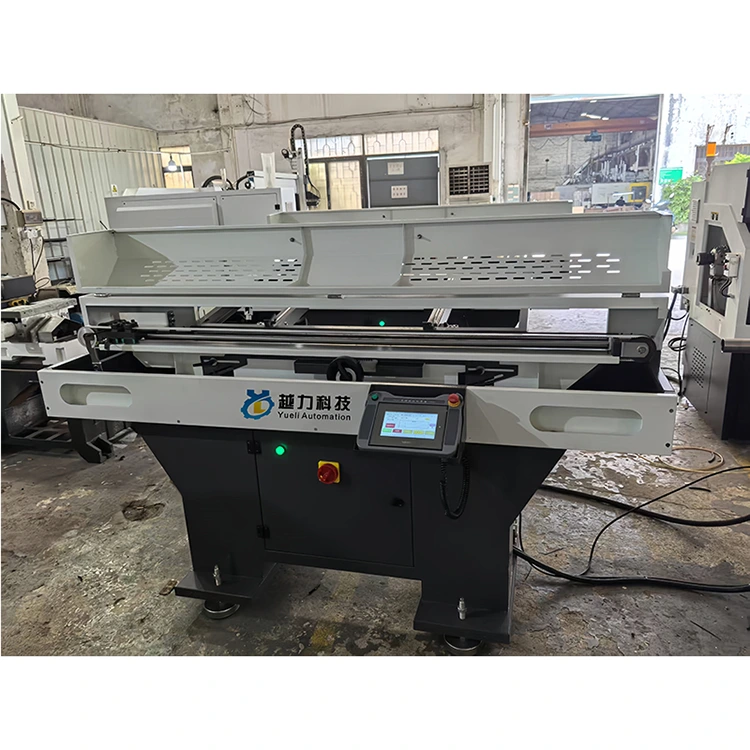

17	Máquina de alimentación	La longitud del material es de 1500 mm y el diámetro exterior es φ15-φ40 mm	Las dimensiones externas son 21006001300 mm Materiales de proceso como φ20/ φ24/ diagonal hexagonal 27/ diagonal hexagonal 35, etc.

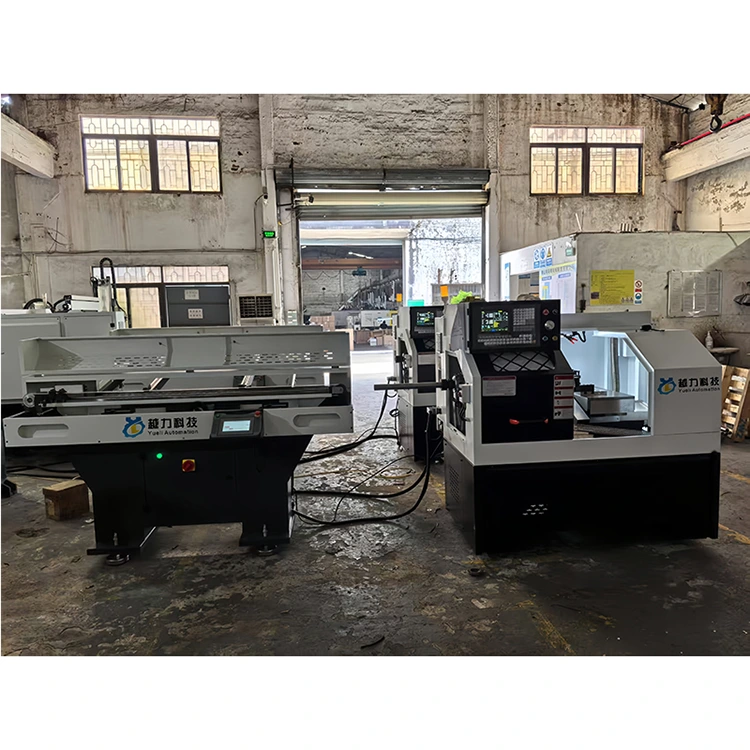

18	Dimensiones combinadas de máquinas herramientas	3800*1200 mm

II. Configuración aleatoria

Número de serie	Nombre	Cantidad	Otras explicaciones
1	Herramientas	Dos conjuntos
2	Manual de instrucciones del sistema	Dos libros

Iii. Detalles de citas

Nombre del producto	Número de tipo	Cantidad	Precio unitario: (yuan) por unidad	Cantidad (yuan)	Observaciones
Torno de CNC	CK-0640	1	43000.00	48000.00	Incluyendo impuestos
Máquina de alimentación		1	18000.00	21000.00	Incluyendo impuestos
Precio total e impuestos (en mayúsculas): ￥: 69000.00 元
