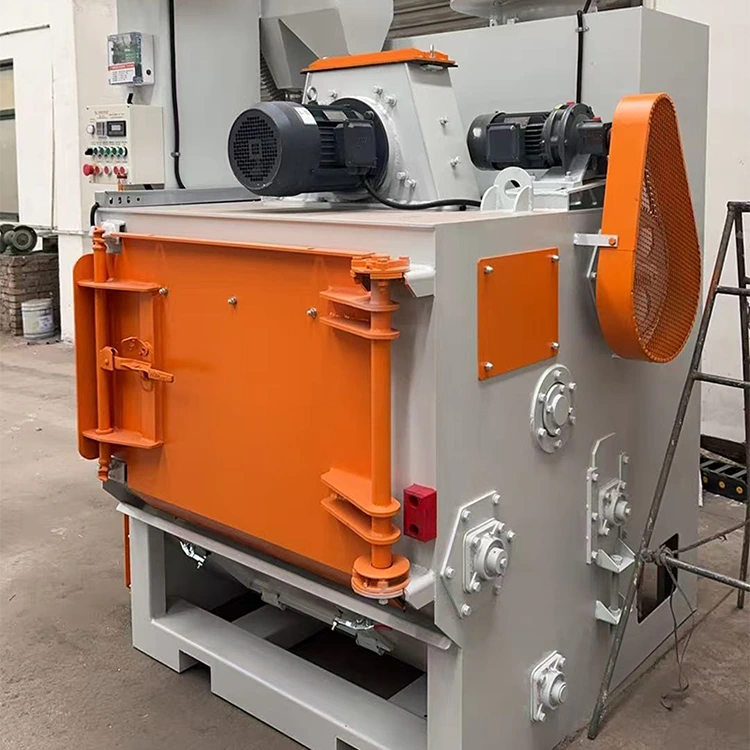

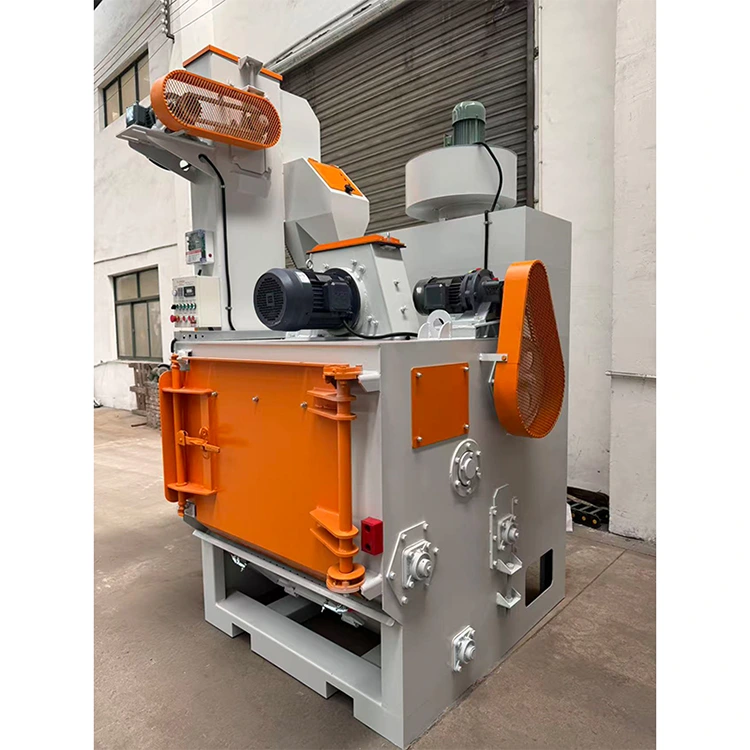

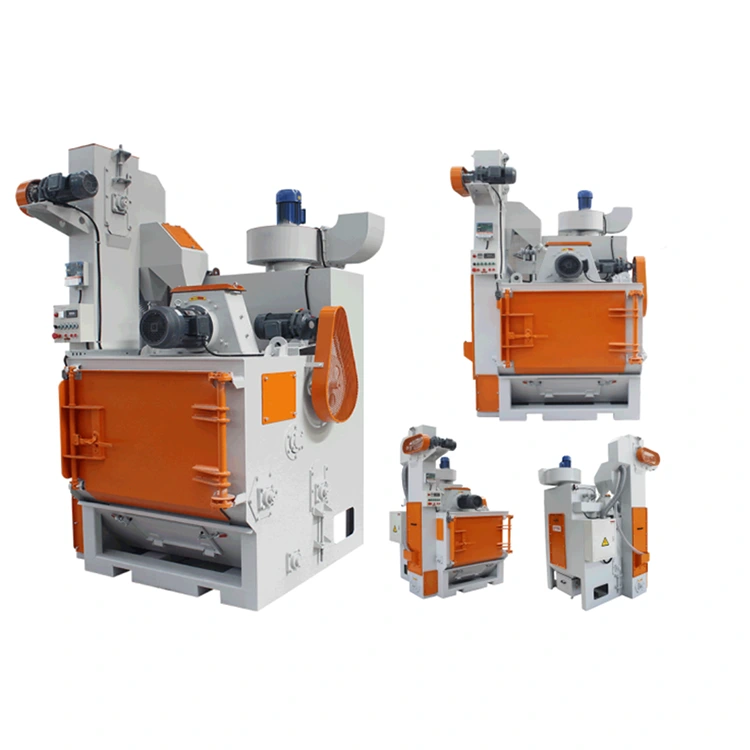

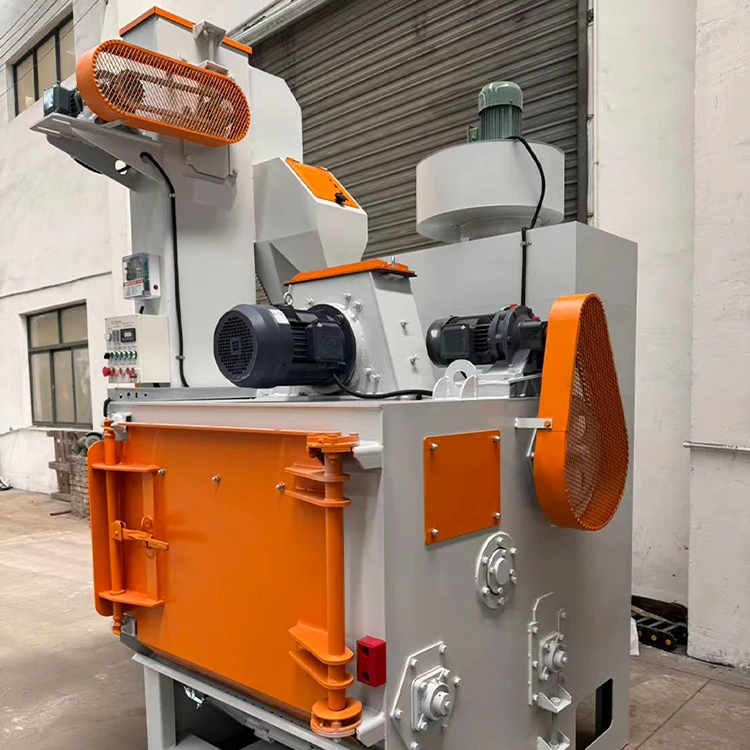

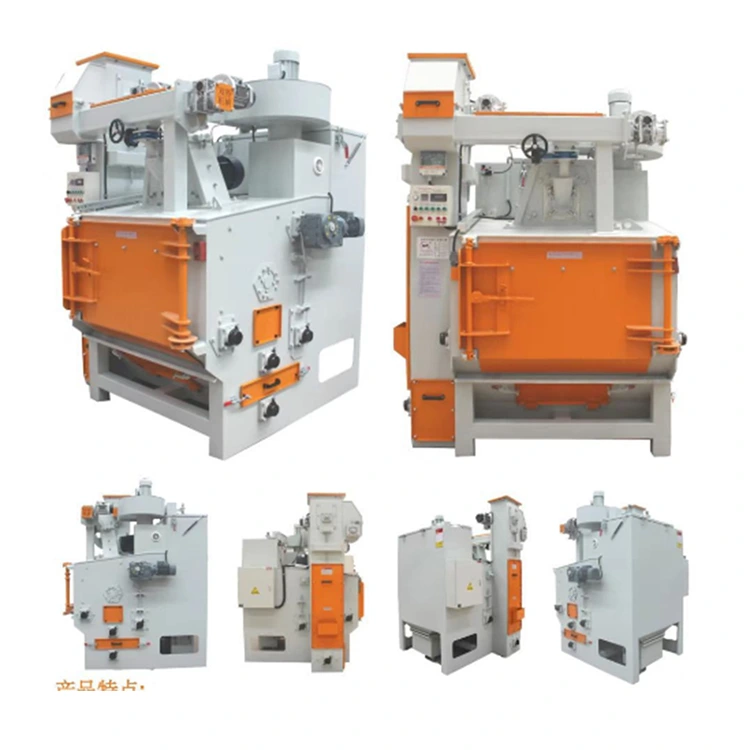

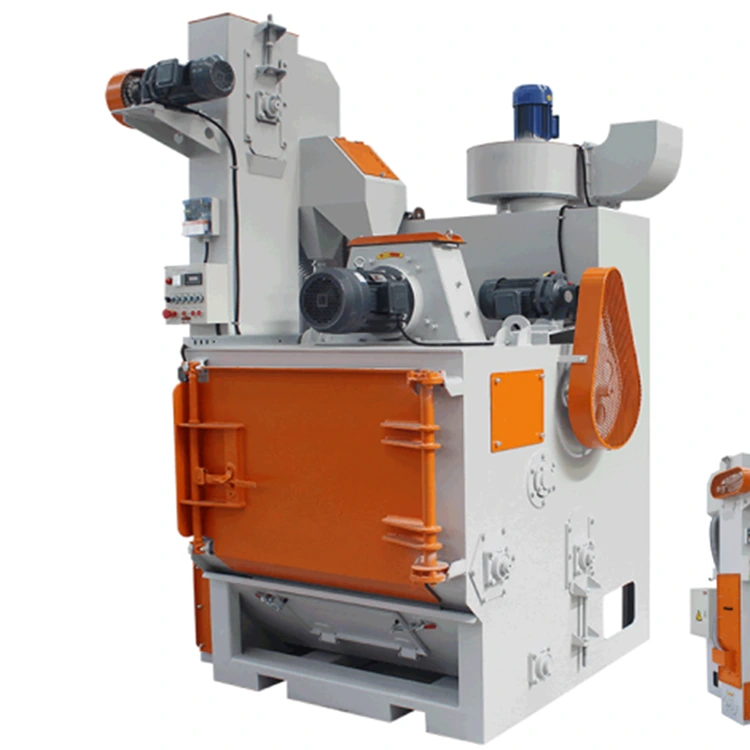

Máquina de granallado tipo oruga

La granalladora sobre orugas de Quanzhou Yueli es una granalladora sobre orugas integrada. Presenta un diseño integrado con conexión trifásica de cuatro cables para operación inmediata. Equipado con motor de granallado de 7,5 KW, colector de polvo con filtro de pulso, placas protectoras de acero al manganeso Mn13 o hierro fundido resistente al desgaste. Dimensiones de la máquina: 1800×1850×2850 mm. Modelo: ST650 Pro Max)

Enviar Consulta

Descripción del Producto

La máquina de granallado tipo oruga es fabricada por Quanzhou Yueli Automation Equipment Co., Ltd. La máquina presenta un diseño integrado que puede funcionar inmediatamente después de conectarse a una alimentación trifásica de cuatro cables sin requerir una instalación secundaria en el sitio. La altura de carga y descarga es baja (cinta de orugas a 780 mm del suelo), lo que hace que la operación sea cómoda y reduce la intensidad de la mano de obra. La máquina está equipada con un colector de polvo con filtro de impulsos para una baja emisión de polvo y un separador tipo cortina para una separación eficaz del polvo y el granalla.

Características del producto

La granalladora tipo oruga ofrece las siguientes características.

· Diseño integrado. Funciona inmediatamente después de conectarse a una alimentación trifásica de cuatro cables. No se requiere instalación secundaria en el sitio.

· Baja altura de carga y descarga (cinta de orugas a 780 mm del suelo). Operación conveniente. Reduce la intensidad del trabajo.

· Las placas protectoras de la cámara pueden utilizar placas laminadas de acero al manganeso Mn13 o placas protectoras de hierro fundido resistentes al desgaste. Las placas de manganeso tienen un espacio pequeño en el plato giratorio y una larga vida útil. Las placas resistentes al desgaste ofrecen una alta economía. Selección flexible.

· Separador tipo cortina para una efectiva separación de granalla y polvo.

· Colector de polvo con filtro de pulsos para baja emisión de polvo.

· Grosor de la puerta 7,5 mm con buen sellado, sin escape de balas.

· La rueda de granallado utiliza material con alto contenido de cromo (Cr20) con un proceso de fundición en frío para una larga vida útil.

· Todos los componentes eléctricos de CHINT para una alta estabilidad.

· Dimensiones de la máquina: 1850×1800×2850mm para un transporte cómodo.

Especificaciones técnicas y configuración

La siguiente tabla enumera la configuración completa de la máquina de granallado tipo oruga
● = Incluido ○ = Opcional / No incluido

Componente	Función / Configuración	Especificación	ST650 Pro	ST650 máx.	Observaciones
Rueda de granallado	Potencia del motor de voladura	7,5 KW	●	●
	Modelo de rueda de voladura	STQ036	●	●	accionamiento directo
	Caudal de disparo	200 kg/min	●	●
	Control de velocidad independiente de frecuencia variable		○	○	Opcional
	Placa protectora resistente al desgaste	Cr20	●	●
Sistema de circulación de disparos	Potencia del motor del ascensor	1,5 KW	●	●	Diseño dividido personalizable para un fácil desmontaje
	Método de separación de disparos	Separación de aire de cortina	●	●
	Capacidad de elevación de perdigones	30t/h	●	●
	Sistema de detección fotoeléctrica de ascensor.		○	○	Opcional
Cámara	Ancho de orugas de goma	1130 mm	●	●	Agujeros opcionales 3-8 mm.
	Diámetro del disco final	600 mm	●	●

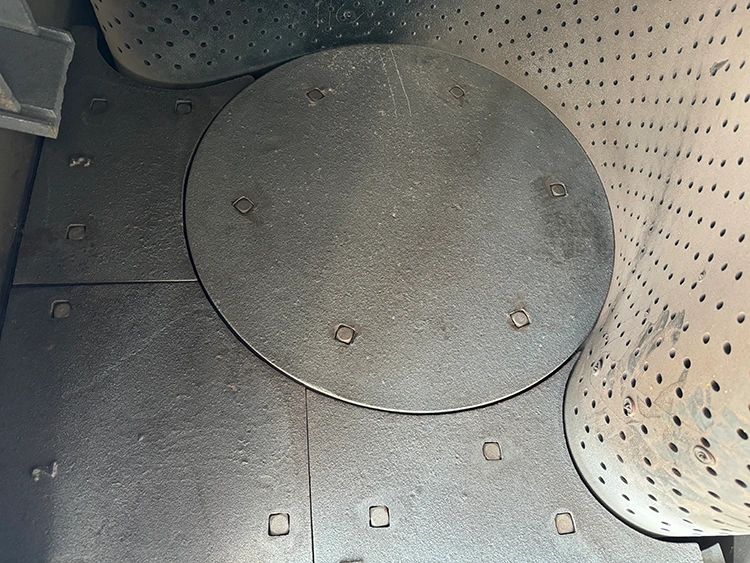

	Placa protectora de hierro fundido	Elenco	●	○	Hierro fundido resistente al desgaste

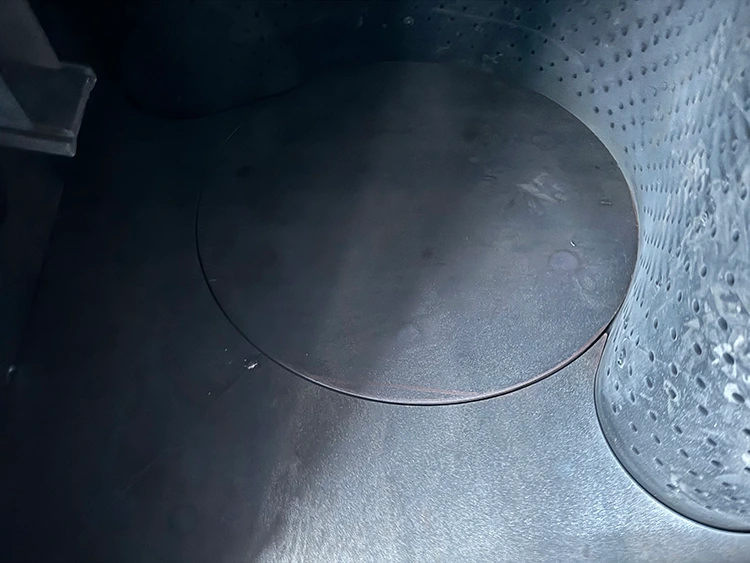

	Placa protectora de acero al manganeso	Arrollado	○	●	Mn13 no magnético
	Potencia del motor de orugas	1,5 KW	●	●	Convertidor de frecuencia opcional
	Grosor de la puerta	7,5 mm	●	●	Manija de la puerta del contenedor
	Protección secundaria de acero al manganeso.	10mm	●	●	Puerto de inspección interior derecho
	Capacidad de la pieza de trabajo	260 kg	●	●	Para productos fáciles de enrollar
Sistema de recolección de polvo	Puerto guía de reducción de ruido del ventilador		○	●
	Colector de polvo con filtro de pulsos	2 cartuchos	●	●	320×900mm
	Placa de ventilación de explosión	250×250mm	○	○	Opcional para piezas de aluminio.
	Carro móvil de descarga de polvo		●	●	Debajo del colector de polvo
	Potencia del ventilador	2,2 KW	●	●

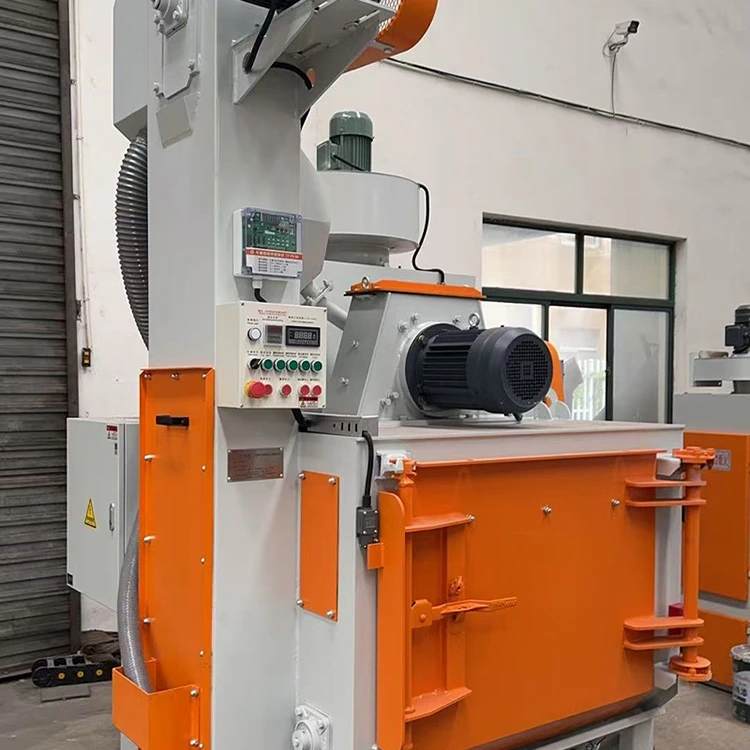

Sistema de control eléctrico	panel táctil	Independiente	●	●	PLC HMI opcional. Cable entrante ≥8mm²
	Pantalla actual	Pantalla digital	●	●
	Conexión de alimentación	380V 50HZ	●	●	Trifásico de cuatro hilos.
	poder total	13kW	●	●
Fuente de aire	Tubo de entrada de aire	8mm	●	●	Presión 5-8KG
Dimensiones	Largo×Ancho×Alto	1,80×1,85×2,85m	●	●

Aspectos destacados del diseño

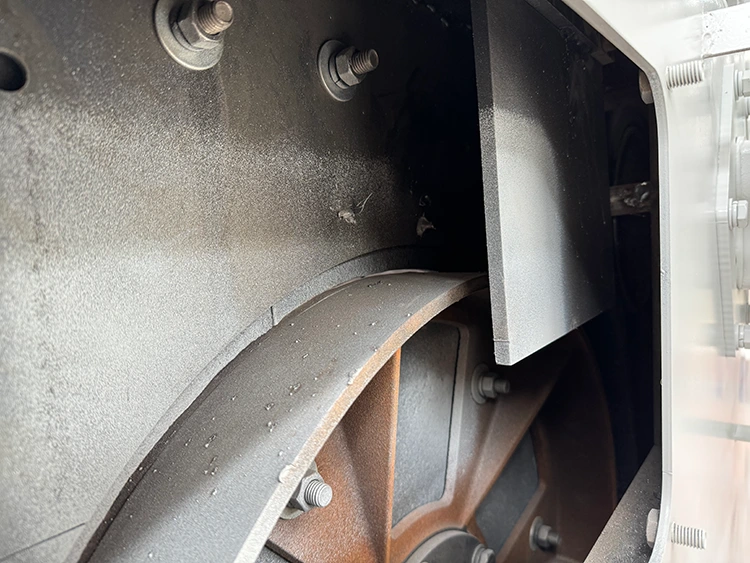

Protección secundaria de acero al manganeso.

Protege eficazmente el cuerpo de la cámara.
Estándar en todas las versiones

Carro móvil de descarga de polvo

Hace que la limpieza del polvo sea más cómoda.

Placa de ventilación de explosión

Aumenta la seguridad durante la operación.
Opcional (para piezas de aluminio)

• ST650 Pro: Placa protectora de hierro fundido resistente al desgaste

Preguntas frecuentes

¿Cuál es el requisito de potencia para esta granalladora?

La máquina utiliza una fuente de alimentación trifásica de cuatro cables de 380V 50HZ. La potencia total es de 13KW. El cable entrante debe ser de 8 mm² o más.

¿Cuál es la capacidad de la pieza de trabajo?

La capacidad de manipulación de piezas de trabajo es de 260 kg para productos de fácil laminado.

¿Cuáles son las dimensiones de la máquina?

Las dimensiones de la máquina son 1800×1850×2850 mm.

¿Cuál es la diferencia entre las versiones Pro y Max?

La versión Pro utiliza placas protectoras de hierro fundido resistentes al desgaste. La versión Max utiliza placas protectoras de acero al manganeso Mn13. La versión Max también incluye un puerto guía de reducción de ruido del ventilador.

¿Qué recolector de polvo utiliza la máquina?

La máquina utiliza un colector de polvo con filtro de impulsos con 2 cartuchos de filtro (320×900 mm). La potencia del ventilador es de 2,2 KW.

¿Cuál es la altura de carga?

La correa de orugas está a 780 mm del suelo, lo que proporciona una altura de carga y descarga baja para una operación conveniente.

¿De qué material están hechos los componentes de la rueda de granallado?

La rueda de granallado utiliza material con alto contenido de cromo (Cr20) con un proceso de fundición en frío para una larga vida útil.

Especificaciones del producto

Modelo	ST650B
Diámetro del rodillo	400 milímetros
Dimensiones de la máquina (largo x ancho x alto)	1850 × 1900 × 2600 milímetros
Tipo	Tipo de oruga
Origen	Yancheng, China
Velocidad de trabajo	1200
potencia total	12,1 kilovatios
Volumen de aire de recolección de polvo	9850
Energía del colector de polvo	22 kilovatios
Accesorios	20
