Muestreo de núcleo fuera de la dirección del patín

Máquina de disparo de núcleo de núcleo de núcleo frío completamente automático de gama alta. Separación del molde horizontal

◆ Introducción al equipo:

[Máquina de disparo de núcleo de caja de núcleo frío completamente automático. Separación del molde horizontal]

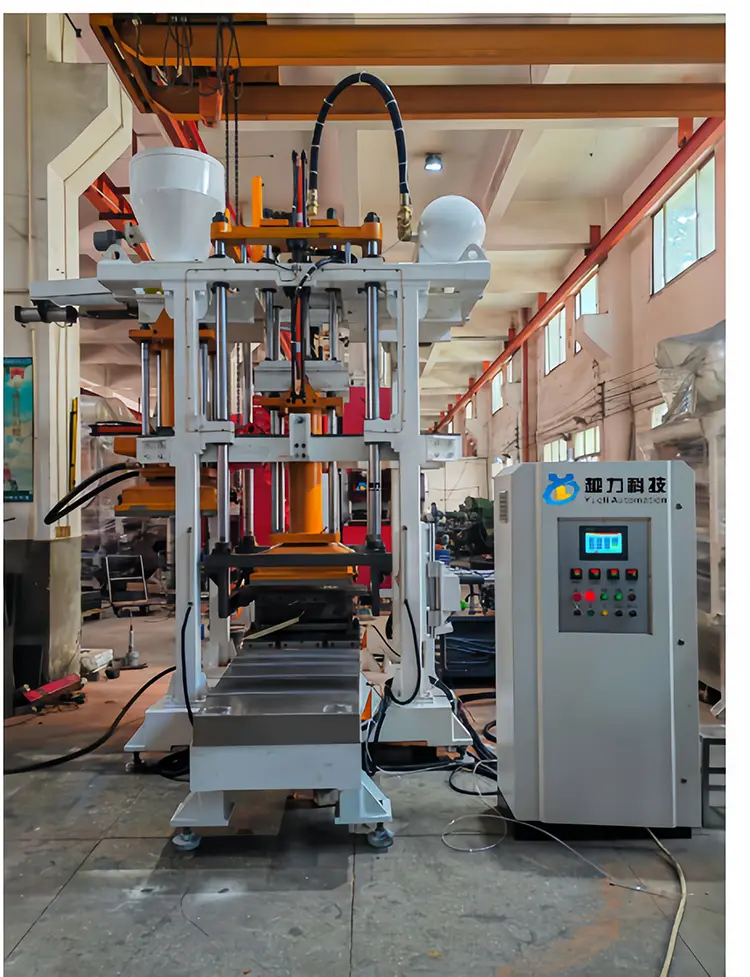

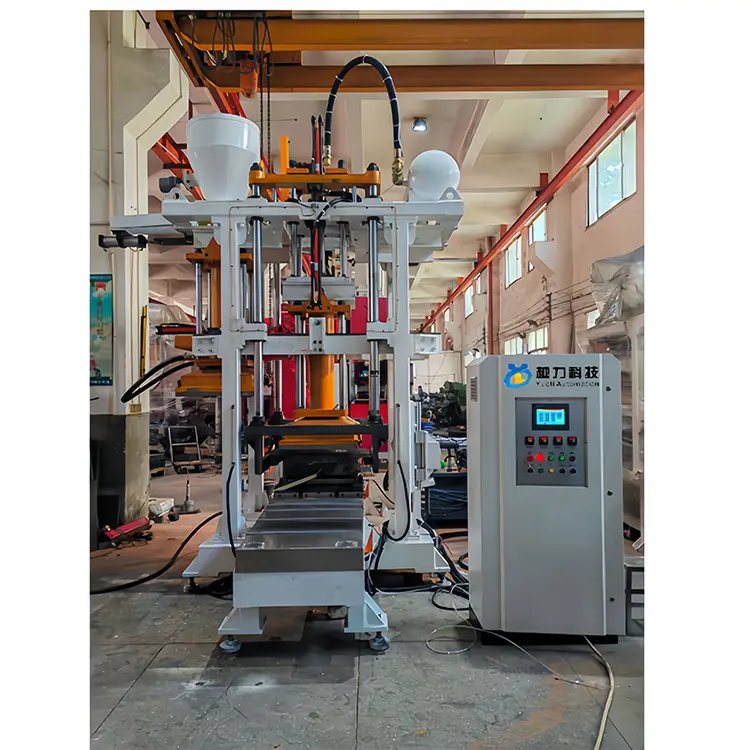

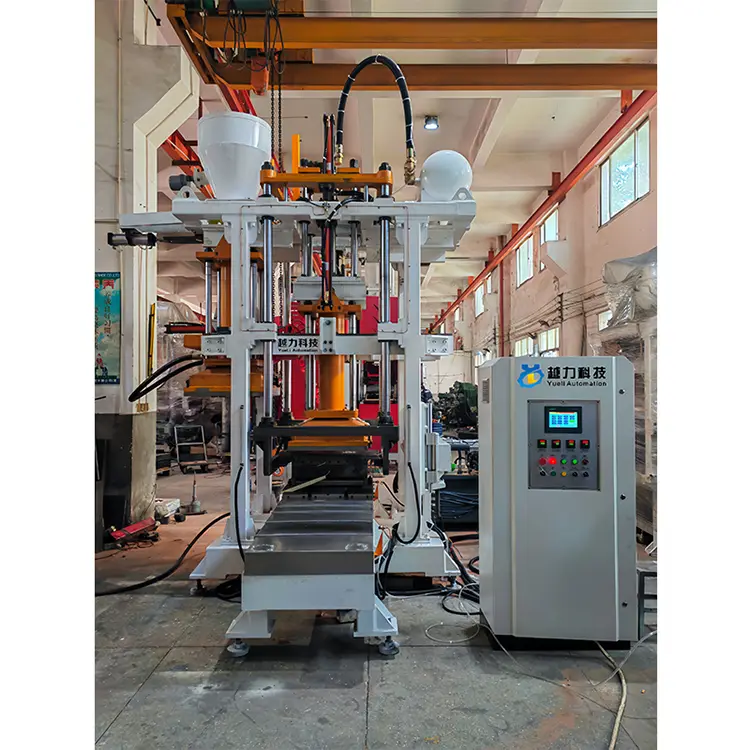

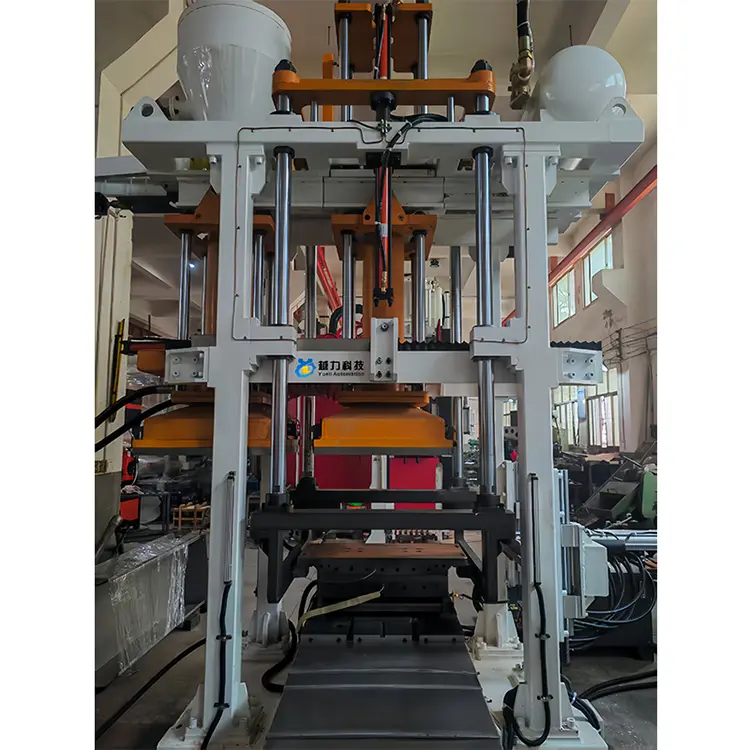

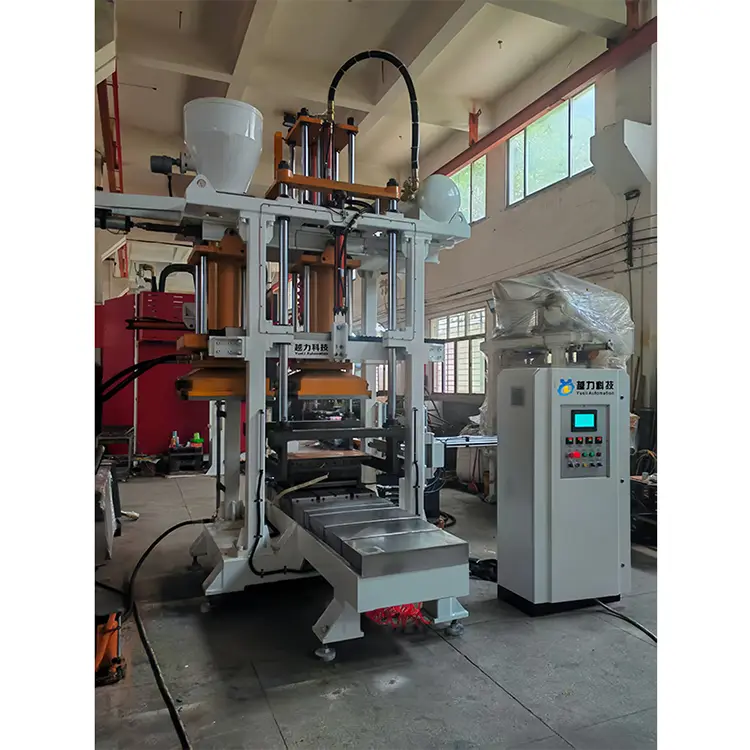

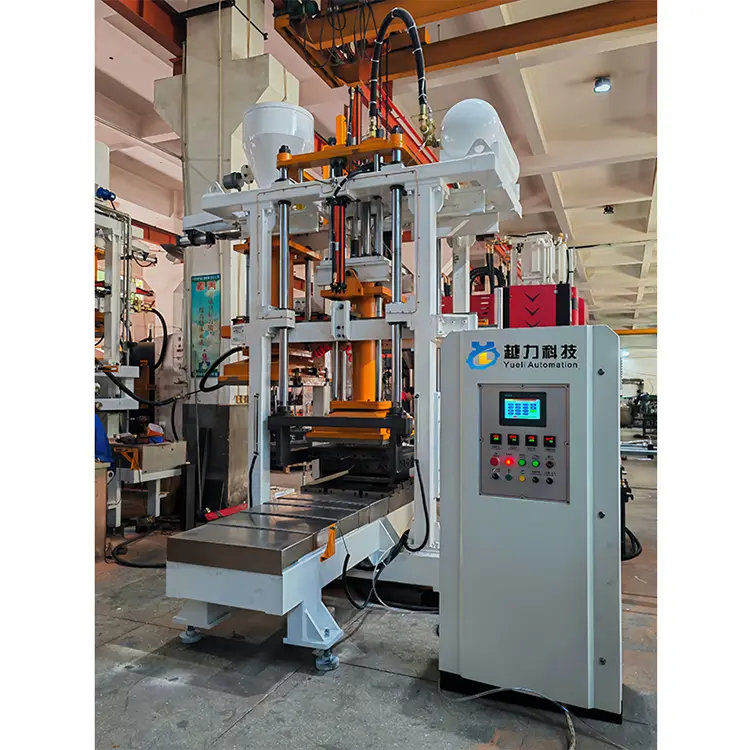

YL1080H-40A Máquina de disparo de núcleo de núcleo frío completamente automático [Excelente disparo de arena vertical. "Fiesta horizontal del moho.

Sistema de control del programa PLC programable. Sistema hidráulico de servo precisión. Eliminación del núcleo del exterior de la máquina deslizante de la guía lineal. Adición de arena de inducción del ascensor

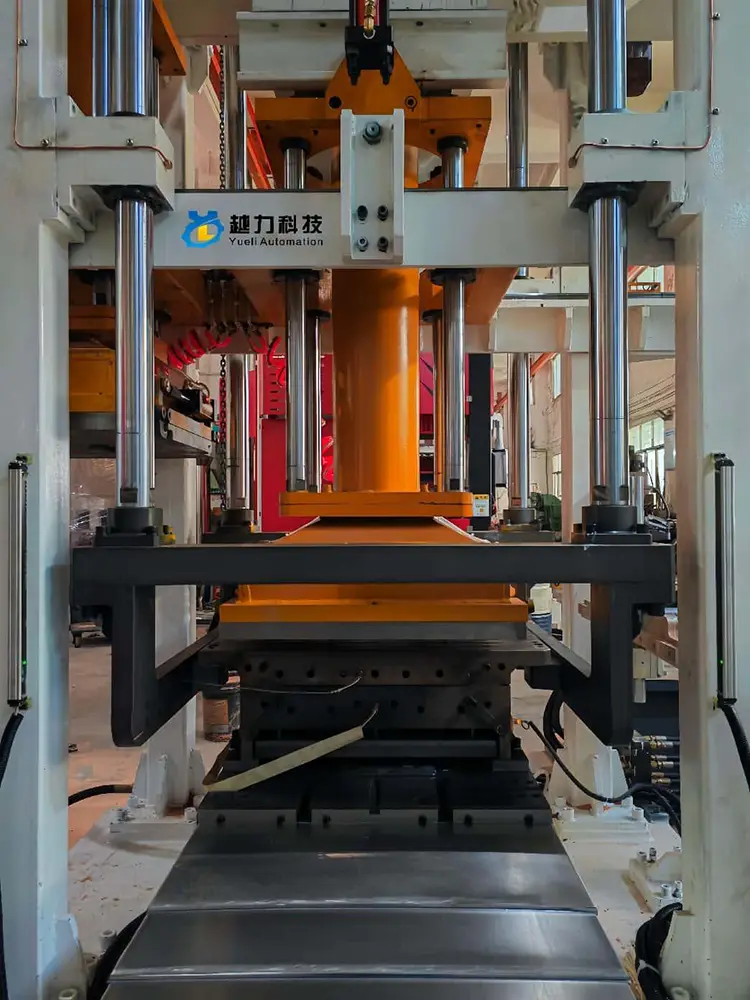

La máquina de disparo de núcleo de núcleo frío completamente automático (separación del molde horizontal) también presenta un excelente disparo de arena vertical. Separación horizontal del molde. La guía lineal de precisión del molde inferior se elimina para tomar el núcleo. La máquina de adición de arena de detección inteligente, el equipo de fabricación de núcleo de la caja de núcleo fría de operación completamente automática/manual, funciona según el principio de inyectar la arena cruda mixta en la caja del núcleo, soplando gas y luego endureciéndose rápidamente, logrando así una superficie apretada y suave. Los productos de núcleo de núcleo de núcleo de arena de alta calidad con dimensiones precisas se utilizan ampliamente en industrias como la protección contra incendios de válvulas, la fundición de la pila de moldes de concha de hierro fundido y la fundición de precisión de nuevas aleaciones de aluminio de energía.

◆ Especificaciones y modelos principales del equipo

①yl660H-25A ②yl870H-25A ③yl1080H-40A ④yl1210H-50A ⑤yl1512H-50A

◆ Funciones del equipo principal [YL1080H-40A Core Cold. "Muestreo de núcleo fuera de la dirección del patín.

1. Excelente arena vertical. Partido horizontal de moldes. Sistema de control de Siemens alemán

2. Sistema hidráulico de servo precisión de inovance, sistema neumático de precisión de Taiwán Airtac

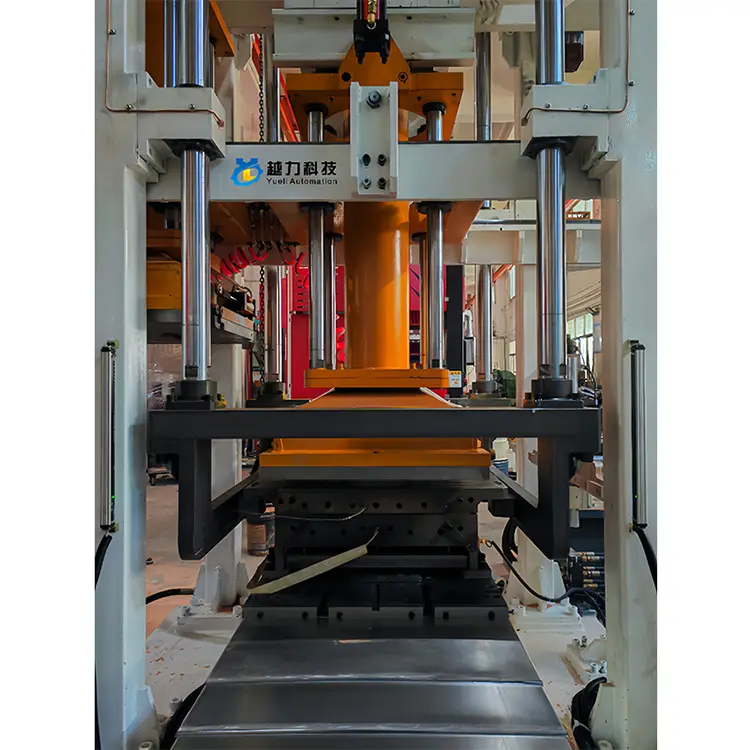

3. El núcleo se toma del exterior de la máquina deslizante de guía lineal de precisión de la matriz inferior, y se utiliza la máquina de adición de arena de detección inteligente

4. Máquina de fundición ecológica de alta gama, con un diseño integrado de eliminación de humo y polvo para el panel de equipo general

◆ Parámetros técnicos de equipos principales [YL1080H-40A Coreado de frío] "Muestreo de núcleo fuera de la dirección del skid.

◆ Procedimiento de trabajo de equipos [YL1080H-40A CORE CRIOT. "Muestreo de núcleo fuera de la dirección del patín.

Entrada de moho inferior → cierre de moho [presión hacia abajo] → Entrada de módulo combinado [Módulo de lanzamiento del núcleo] → Entrada de la cabeza de inyección de arena → Presión de inyección de arena Presión hacia abajo → Inyección de arena → Ecuito de inyección de arena → Levante de la cabeza de inyección de arena → Retrato de la cabeza de inyección de arena (RESET)/ENTRADA DE INSIGLE

Rataping de arena (arena de limpieza) → presión hacia abajo del cabezal de inyección de aire → inyección de aire → solidificación del núcleo de arena → retracción del módulo combinado (extracción del núcleo y reinicio) → moho superior (lápiz de arena restante en el molde) → Primera apertura de la apertura de la altura de la arena de la altura de la inyección del molde inferior del molde inferior del molde de arena) Demoldeo del núcleo) → Desmontaje del núcleo fuera de la máquina → ⒆ Tiempo de extracción de núcleo seguro → ⒇ Restablecer el moho inferior el núcleo superior

◆ Configuración del equipo [YL1080H-40A Core Cold. "Muestreo de núcleo fuera de la dirección del patín.

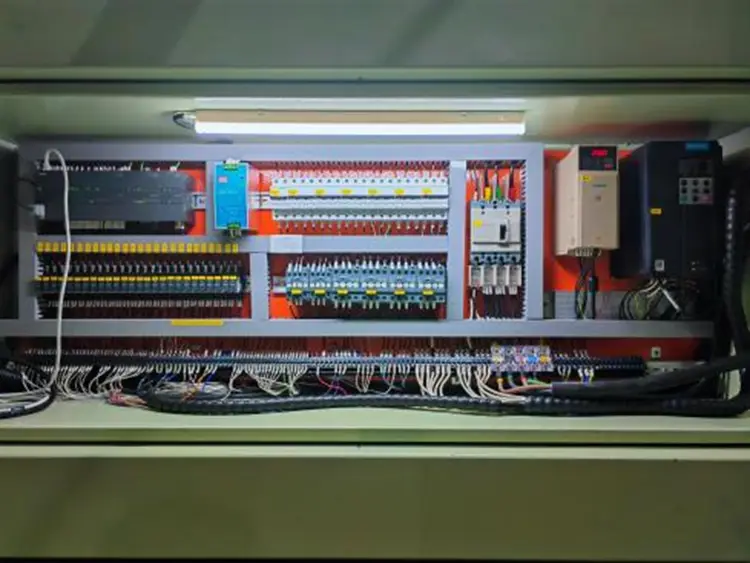

1. Sistema de control eléctrico: operación de alta gama Sistema de control eléctrico de Siemens de Alemania (pantalla táctil y tipo de división de programa)

Botones de interruptor de alta gama de la serie Siemens [botón de inicio, interruptor de engranaje giratorio]

2. Sistema hidráulico: Sistema Hidráulico de cambio de velocidad de Servo Precision de Huichuan, componentes hidráulicos de la marca Taiwán

3. Sistema neumático: Sistema neumático de precisión de Taiwán Airtac [cilindros. Válvula electromagnética. Procesador de fuente aérea

4. Sistema de atomización: sistema de tratamiento de atomización de precisión SMC japonés puro importado. Componentes neumáticos del núcleo SMC

5. Aplicaciones eléctricas de bajo voltaje: aparatos eléctricos de bajo voltaje de Snyder. Interruptor de proximidad de Omron. Interruptor de encendido de Taiwán Mingwei

5. Control de seguridad: las partes móviles del molde de apertura y cierre están equipadas con cortinas de luz inductiva de seguridad

6. Sistema de lubricación: las principales partes móviles del molde de apertura y cierre están equipadas con un sistema de lubricación de inyección de aceite automático

7. Pantalla de presión: la presión de acción del equipo y la presión de disparo de arena se muestran de forma independiente

8. Apariencia del equipo: recubrimiento en polvo y barniz de hornear. Tratamiento de superficie de pintura de alta gama

◇ Otras configuraciones detalladas:

[1] Pantalla táctil PLC: Siemens, Alemania

[2] Procesador del centro de programas: Siemens, Alemania

[3] Interruptor de botón: Siemens, Alemania

[4] AC Contactor: Schneider

[5] Relé: Schneider

[6] Interruptor de proximidad Omron

[7] Fuente de alimentación de conmutación: Mingwei, Taiwán

◆ Características y ventajas principales del equipo [YL1080H-40A Núcleo frío. "Muestreo de núcleo fuera de la dirección del patín.

◇ Precisión y estabilidad: la estructura general de la máquina de disparo de núcleo de núcleo frío YL1080H-40A adopta un principio de diseño de estructura mecánica de alto nivel de precisión y estabilidad, con excelentes y estrictos procesos de fabricación. Utiliza equipos de procesamiento de precisión de alta precisión, y la estructura de las partes móviles es muy precisa. Toda la estructura de la máquina es estable y duradera durante mucho tiempo.

◇ Excelente abundancia de arena: la máquina de arena de núcleo frío YL1080H-40A presenta un excelente método de abarrotes de arena vertical, que se basa en el disparo de la presión del equipo del equipo

El principio de arena y el efecto gravitacional natural de la arena de resina; El molde está equipado con un método de escape rápido y suave en tres lados simultáneamente. El proceso de elaboración del núcleo puede llenar la cavidad del moho en el menor tiempo. El núcleo de arena es apretado, completo y liso, y el rendimiento del núcleo es alto.

◇ Inteligente y eficiente: la máquina de disparo de núcleo de núcleo frío YL1080H-40A presenta un alto grado de automatización. Está equipado con guías lineales precisas para eliminar los núcleos del molde inferior, lo que hace que la eliminación del núcleo sea fácil y altamente automatizada. Permite a una persona operar múltiples máquinas, asegurando la estabilidad, la suavidad, la eficiencia y la seguridad.

Alta tasa de rendimiento: la máquina de disparo de núcleo de núcleo frío YL1080H-40A presenta un excelente método de disparo de arena vertical, estructura mecánica de precisión de alta gama, alto rendimiento de sellado, fuerza de disparo de arena fuerte, núcleos de arena apretados y lisos, dimensiones precisas y núcleos de arena de alta calidad con una alta tasa de rendimiento. Puede controlar efectivamente la asignación de mecanizado de las piezas fundidas.

◇ Protección ambiental de alta gama: la máquina de moldeo por inyección de núcleo de núcleo de núcleo frío YL1080H-40A adopta los altos estándares de protección del medio ambiente para máquinas de fundición. Durante el proceso de diseño del equipo, los altos requisitos de protección del medio ambiente para el humo y el polvo durante el proceso de producción se consideraron integral y meticulosamente. El humo y el polvo estaban integrados uniformemente para el tratamiento, y la máquina de fundición de alta protección ambiental diseñada mejoró efectivamente el entorno del taller de fundición.

◇ Exquisito y duradero: el proceso de diseño de la máquina de disparo de núcleo de núcleo frío YL1080H-40A ha tenido en cuenta la vida útil del equipo. Se fabrican diferentes componentes con altos estándares y materiales razonables basados ​​en diferentes requisitos de uso. Los requisitos de tratamiento térmico y los detalles de la apariencia están bien manejados, asegurando que el equipo pueda mantener su precisión durante mucho tiempo, permanecer estable y suave, y tener detalles exquisitos.

◇ Materiales aplicables: arena seca de disparos [arena de resina fenólica seca]

◆ Operación y uso del equipo:

(1) Verifique si el tubo de entrada de aire y la fuente de alimentación (trifásico 380V, 50Hz) se han conectado correctamente.

(2) Retire el polvo del equipo después de la instalación. Herramientas y otros artículos de fiesta.

⑶ Si el equipo está en la posición inicial cuando se abre el molde para garantizar la seguridad de los operadores.

⑷ Instale el molde (caja de núcleo) en la máquina; Bajo cualquier circunstancia, antes de abrir la válvula de aire (suministrar aire al equipo), la biela debe empujar al espacio entre la mesa de trabajo de la máquina y el cabezal de inyección de arena para evitar daños y garantizar la seguridad del personal.

⑸ Cierre el interruptor de alimentación principal y todos los interruptores de circuito de control, y verifique las luces de trabajo de iluminación. Compruebe si la luz de la señal de alimentación en el panel de control es normal.

(6) Abra la válvula de admisión principal y verifique si la presión de aire en la tubería de aire está dentro del rango normal de 6 a 7kPa.

Cambie el modo de operación de la máquina al modo manual y depire manualmente si cada parte en movimiento de la máquina funciona sin problemas y normalmente.

Ya sea que las acciones de apertura y cierre del molde sean suaves o no, establezca un tiempo de apertura y cierre de molde razonable de acuerdo con las características del molde

② Compruebe si las acciones de avance y retiro del módulo combinado son suaves. Establezca tiempos de avance y retiro razonables basados ​​en el viaje del módulo

③ Si las acciones de avance y retirada del cabezal de tiro de arena son suaves o no, establecen un avance razonable y retiran el tiempo de acuerdo con el golpe de tiro de arena

④ Si la operación de arena es normal o no, establezca un tiempo de arena razonable de acuerdo con las características del molde para el trabajo de arena.

⑤ Si el escape del cabezal de inyección de arena funciona correctamente se establece en 8 a 10 segundos para el tiempo de escape de la caja de arena

⑥ Si las acciones de avance y retirada del molde inferior son suaves o no, establecen un avance razonable y el tiempo de retiro de acuerdo con la carrera del molde inferior

⑦ Compruebe si la acción del eyector es normal y el núcleo funciona correctamente. Establezca un tiempo de eyector de núcleo razonable de acuerdo con las características del molde

⑧ Cambie el modo de operación a una operación única, y la máquina automáticamente se ejecutará y ejecutará varias veces sin carga. Verifique si todas las acciones de la máquina están coordinadas, ordenadas, estables y suaves.

◆ Precauciones durante el proceso de operación:

Antes de que se ejecute la prueba, es necesario eliminar el polvo de la máquina y eliminar cualquier herramienta u otro escombro que quede sobre ella para evitar el mal funcionamiento durante la operación.

Antes de comenzar la operación, es necesario verificar cuidadosamente la condición de los pernos en todas las partes de la máquina y asegurarse de que se apreten.

⑶ Antes de comenzar la operación, verifique si todas las partes móviles están en la posición normal inicial.

⑷ En caso de falla de la máquina, debe detenerse inmediatamente, presionado el botón de parada, el suministro de energía y el gas se corta y se lleva a cabo el mantenimiento. ⑸ Es necesario verificar con frecuencia si las juntas del circuito eléctrico están sueltas y si los componentes de la máquina están dañados.

(6) Los no profesionales no pueden abrir el gabinete de control eléctrico a voluntad o colocar ningún artículo misceláneo dentro.

Uno debe someterse a capacitación y estar familiarizado con la estructura de la máquina, el principio de trabajo y las reglas de operación antes de que se les permita operarla. Nadie más puede operar la máquina a voluntad.

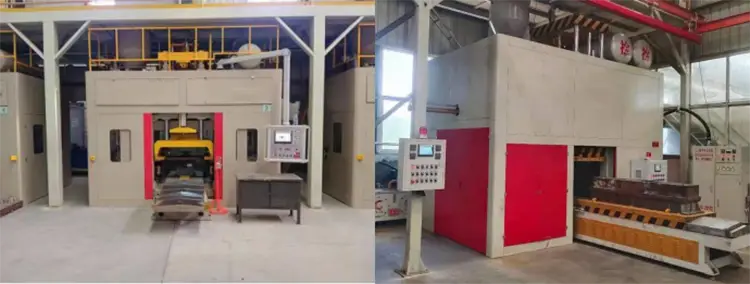

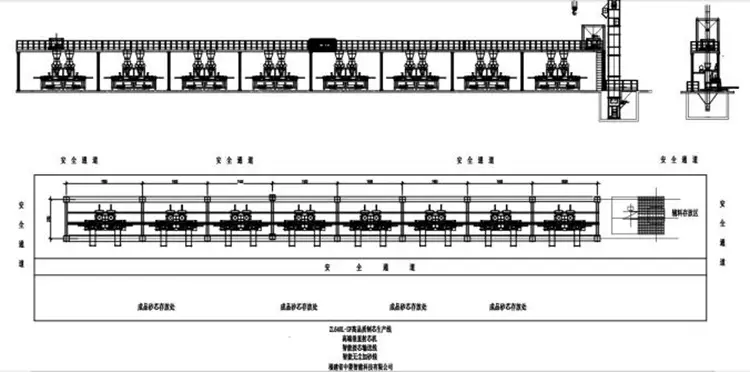

◆ Línea de producción de máquina de disparo de núcleo vertical vertical completamente automático de alta calidad:

Características del caso:

① Máquina de fundición de alta calidad, alta inteligencia y alta protección ambiental. Todo el panel integra las funciones de fumar y eliminación de polvo.

② Conexión de núcleo continuo inteligente para cintas transportadoras. El equipo tiene un alto grado de automatización. Salvar el trabajo

③ Elevator + Precision Track Sensing Sensing Sand Adición. El taller es eficiente, conveniente y limpio

④ El sistema general de protección ambiental del taller de fabricación de núcleo. Fumar de alta eficiencia y eliminación de polvo. Taller Estándares de protección del medio ambiente

⑤ Almacenamiento y salida de datos del área de fabricación de núcleo. Realice la digitalización de la fabricación de chips. Gestión basada en información.
